특징
 |
종류
상세사양
외형도
 |
자료 다운로드
 |




정격


전원 전압
전원 전압 A타입：AC100~240V 50/60Hz
전원 전압 D타입：AC24V 50/60Hz/DC24V
허용 전압 변동 범위
전원 전압의85~110%
소비 전력
옵션-000타입：5.2VA이하(AC100~240V), 3.1VA이하(AC24V)/ 1.6W이하(DC24V)
상기 이외：6.5VA이하(AC100~240V), 4.1VA이하(AC24V)/ 2.3W이하(DC24V)
센서 입력
온도 입력
　열전대：K, J, T, E, L, U, N, R, S, B, W, PLⅡ
　백금측온저항체：Pt100, JPt100
　비접촉 온도 센서 (ES1B)：10~70℃, 60~120℃, 115~165℃, 140~260℃
아날로그 입력
　전류 입력：4~20mA, 0~20mA
　전압 입력：1~5V, 0~5V, 0~10V
입력 임피던스
전류 입력 150Ω이하, 전압 입력 1MΩ이상 (ES2-HB/THB를 접속할 때 1：1로 접속해서 사용하십시오.)
제어 방식
ON/OFF 또는 2자유도 PID (오토 튜닝 장착)
제어 출력
릴레이 출력
E5CC : 1a AC250V, 1출력 타입 / 2출력 타입 :  3A(저항 부하) 전기적 수명 10만회 최소 적용 부하 5V 10mA＊
E5CC-U : 1c AC250V 3A(저항 부하) 전기적 수명 10만회 최소 적용 부하5V 10mA
전압 출력
(SSR 구동용)
출력전압 DC12V±20%(PNP) 최대 부하 전류 21mA
단락 보호 회로 장착
전류 출력
DC4~20mA/DC0~20mA 부하 500Ω이하 분해능 약 10,000
보조 출력
점수
E5CC : 2점 또는 3점(기종에 따름)
E5CC-U :1점 또는 2점(기종에 따름)
출력 사양
릴레이 출력 1a AC250V, 2 출력 타입：3A(저항 부하) 또는 3 출력 타입：2A (저항 부하)
전기적 수명 10만회 최소 적용 부하 5V 10mA
이벤트
입력
점수
2 점 또는 4점(기종에 따름)
외부 접점
입력 사양
유접점 입력시：ON：1kΩ이하　OFF：100kΩ이상
무접점 입력시：ON：잔류전압 1.5V이하　OFF：누설 전류 0.1mA이하
유출 전류：약 7mA (1접점당)
전송 출력
점수
1점 (기종에 따름：전송 출력 있는 타입)
출력 사양
전류 출력：DC4~20mA　부하：500Ω이하 분해능：약 10,000
리니어 전압 출력：DC1~5V　부하：1kΩ이상 분해능：약 10,000
설정방식
전면 키로 디지털 설정
리모트 SP입력
전류 입력：DC4~20mA, DC0~20mA (입력 임피던스 150Ω이하)
전압 입력：DC1~5V, DC0~5V, DC0~10V (입력 임피던스1MΩ이상)
지시 방식
11세그먼트 디지털 표시 및 단발광 표시
문자 높이 PV：15.2 mm, SV：7.1mm
멀티 SP기능
최대 8개의 목표값(SP0~SP7)를 기억하여 이벤트 입력, 키 조작 또는 시리얼 통신에 따라 선택 가능
뱅크 전환 기능
없음
기타 기능
메뉴얼 출력, 가열 냉각 제어, 루프 단선 경보 기능, SP램프, 경보 기능, 히터 단선 검출 기능(SSR고장 포함), 40% AT, 100% AT, 조작량 리미트, 입력 디지털 필터, 셀프 튜닝, robust튜닝, PV입력 보정, RUN/STOP, 프로텍트, 제곱근 연산 기능, 조작량 변화율 리미트, 간이 연산, 온도 상태 표시 기능, 간이 프로그램 기능, 입력 이동평균, 표시 휘도 설정
사용 주위 온도
－10~＋55℃(단, 결로 또는 결빙되지 않을 것)/3년 보증 시：－10~＋50℃(단, 결로 또는 결빙되지 않을 것)
사용 주위 습도
상대 습도 25~85%
보존 온도
−25~＋65℃(단, 결로 또는 결빙되지 않을 것)
고급
2,000m 이하
권장 퓨즈
T2A, AC250V 지연 낮은 차단 용량
설치 환경
설치 카테고리 Ⅱ 오염도2 (IEC61010-1에 준거)

 * E5CC-U에는 옵션 기능이 없습니다. 형식 기준·형식 일람을 참조해 주십시오.
 * 제어 출력2에 릴레이 출력, 리니어 전류 출력을 선택할 수 없습니다.



입력 범위

온도 입력




아날로그 입력




입력 종별 전류 전압
입력 사양 4 ~ 20mA 0 ~ 20mA 1 ~ 5V 0 ~ 5V 0 ~ 10V
설정 범위 스케일링을 통해 다음 중 하나의 범위에서 사용
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999
설정 번호 25 26 27 28 29




경보 종별



경보의 유형을 다음의 19 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 「2 : 상한」입니다.
주. 출력으로 보조 출력에 할당합니다. 또한 ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.
참고. 히터 단선 · SSR 고장 검출 기능이 있는 모델의 경우, "경보 1"은 "히터 경보 (HA)"이며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 사용하려면 출력 할당에서 경보 1을 할당하십시오.





설정 경보 종별 경보 출력 기능 기능 설명
경보값(X)이 + 경보값(X)이 -
0 경보 기능 없음 출력 OFF 경보 기능 없음.
1 상하한 * 1
e5_c_sp_4_1
 * 2 목표값 (SP)에 대한 상향 편차를 경보 상한 (H),
하향 편차를 경보 하한값(L)으로 설정합니다. 편차 이외에는 ON이 됩니다.
2
(기본값)		 상한
e5_c_sp_4_2
e5_c_sp_4_13
 목표값 (SP)에 대한 상향 편차를 경보값 (X)으로 설정
합니다. 편차 이상에서 ON이 됩니다.
3 하한
e5_c_sp_4_3
e5_c_sp_4_14
 목표값 (SP)에 대한 하향 편차를 경보값 (X)으로 설정
합니다. 편차 이하에서 ON이 됩니다.
4 상하한 범위 * 1
e5_c_sp_4_4
 * 3 목표값 (SP)에 대한 상향 편차를 경보 상한값 (H),
하향 편차를 경보 하한값 (L)에서 설정합니다. 편차 내에서 ON이 됩니다.
5 상하한 대기
시퀀스 장착 * 1
e5_c_sp_4_1
* 5		 * 4 "1 : 상하값" 경보 동작에 대기 시퀀스가 장착됩니다.
* 6
6 상한 대기
시퀀스 장착
e5_c_sp_4_2
e5_c_sp_4_13
 "2 : 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
7 하한 대기
시퀀스 장착
e5_c_sp_4_3
e5_c_sp_4_14
 "3 : 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
8 절대값 상한
e5_c_sp_4_5
e5_c_sp_4_15
 목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 클 때 경보가 ON이됩니다.
9 절대값 하한
e5_c_sp_4_6
e5_c_sp_4_16
 목표값 (SP)에 관계없이 현재값 (PV)이 경보값 (X)보다 작을 때 경보가 ON이됩니다
10 절대값 상한 대기
시퀀스 장착
e5_c_sp_4_5
e5_c_sp_4_15
 "8 : 절대값 상한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
11 절대값 하한 대기
시퀀스 장착
e5_c_sp_4_6
e5_c_sp_4_16
 "9 : 절대값 하한"경보 동작에 대기 시퀀스가 장착됩니다.* 6
12 LBA　
(경보 1종별만)		 - * 7
13 PV 변화율 경보 - * 8
14 SP 절대값 상한
e5_c_sp_4_7
e5_c_sp_4_17
 목표값 (SP)이 경보값 (X)보다 클 때 경보가 ON
이 됩니다.
15 SP 절대값 하한
e5_c_sp_4_8
e5_c_sp_4_18
 목표값 (SP)이 경보값 (X)보다 작을 때 경보가 ON
이 됩니다.
16 MV 절대값 상한
* 9		 표준 제어시
e5_c_sp_4_9
 표준 제어시
e5_c_sp_4_19
 조작량 (MV)이 경보 값 (X)보다 클 때 경보가 ON
이 됩니다.
가열 냉각 제어시
(가열측 조작량)
e5_c_sp_4_9
 가열 냉각 제어시
(가열측 조작량)
상시 ON
17 MV 절대값 하한
* 9		 표준 제어시
e5_c_sp_4_10
 표준 제어시
e5_c_sp_4_20
 조작량 (MV)이 경보값 (X)보다 작을 때 경보가 ON
이 됩니다.
가열 냉각 제어시
(냉각측 조작량)
e5_c_sp_4_9
 가열 냉각 제어시
(냉각측 조작량)
상시 ON
18 RSP 절대값 상한
* 10
e5_c_sp_4_11
e5_c_sp_4_21
 리모트 SP (RSP)가 경보값 (X)보다 클 때 경보가
ON이 됩니다.
19 RSP 절대값 하한
* 10
e5_c_sp_4_12
e5_c_sp_4_22
 리모트 SP (RSP)가 경보값 (X)보다 작을 때 경보가
ON이 됩니다.
* 1 설정 값 1,4,5는 경보 종별의 상 · 하한값을 개별적으로 설정할 수 있고, L, H로 표시됩니다.
* 2 설정값 : 1  상하한 경보


* 3. 설정값 : 4 상하한 범위


* 4. 설정값 : 5 상하한 대기 시퀀스 경보
　    　「* 2」의 상하한 경보에서　
        　케이스 2의 경우 히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
        　케이스 3의 경우 상시 OFF
* 5. 설정값 : 5 상하한 대기 시퀀스 경보
        히스테리시스가 상한 · 하한으로 중복될 경우 상시 OFF
* 6 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
　　　　「4-11 항 경보 히스테리시스」의 「대기 시퀀스」를 참조하십시오.
* 7 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
　　　　「5-11 항 루프 단선 경보」의 「루프 단선 경보 (LBA)」을 참조하십시오.
* 8 「E5 □ C 디지털 조절계 사용 메뉴얼」(Man.No. : SGTD-740)
　　　　「4-10 항 경보 출력」의 「● PV 변화율 경보」를 참조하십시오.
* 9. 가열 냉각 제어시, MV 절대값 상한 경보는 가열측 조작량에만, MV 절대값 하한 경보는 냉각측 조작량에만 유효합니다.
* 10. 리모트 SP 입력있음 일 때 표시됩니다. SP모드가 로컬 SP/리모트 SP 어느 것이든 유효합니다. 리모트 SP입력은 E5CC에만 대응합니다.






성능

지시 정밀도

(주위 온도 23℃)

[E5CC]
열전대：*1(지시값의 ±0.3% 또는 ±1℃ 큰 쪽)±1 디지트 이하*1

백금 측온 저항체：(지시값의 ±0.2% 또는 ±0.8℃ 큰 쪽)±1 디지트 이하

아날로그 입력：±0.2%FS±1 디지트 이하

CT입력：±5%FS±1 디지트 이하

[E5CC-U]
열전대：*1(지시값의 ±1% 또는 ±2℃ 큰 쪽)±1 디지트 이하*1

백금 측온 저항체：(지시값의 ±0.2% 또는 ±0.8℃ 큰 쪽)±1 디지트 이하
아날로그 입력：±0.2%FS±1 디지트 이하

전송 출력 정밀도

±0.3%FS 이하

리모트 SP입력 정밀도

±0.2%FS±1디지트 이하

온도의 영향 *2

열전대 입력(R, S, B, W, PLⅡ)：(±1%PV 또는 ±10℃ 큰 쪽)±1 디지트 이하

그 외의 열전대 입력：(±1%PV 또는 ±4℃ 큰 쪽)±1 디지트 이하 *3

백금 측온 저항체 입력：(±1%PV 또는 ±2℃ 큰 쪽)±1 디지트 이하

아날로그 입력：(±1%FS)±1 디지트 이하

CT입력：(±5%FS)±1 디지트 이하

전압의 영향 *2

리모트 SP입력：(±1%FS)±1 디지트 이하

입력 샘플링 주기

50ms

조절 감도

온도 입력：0.1~999.9℃/°F(0.1℃/° F단위)

아날로그 입력：0.01~99.99%FS(0.01%FS단위)

비례대(P)

온도 입력：0.1~999.9℃/°F(0.1℃/° F단위)

아날로그 입력：0.1999.9%FS(0.1%FS단위)

적분 시간(I)

0~9999s (1s단위), 0.0~999.9s(0.1s단위) *4

미분 시간(D)

0~9999s(1s단위), 0.0~999.9s(0.1s단위) *4

냉각용 비례대(P)

온도 입력：0.1~999.9℃/°F (0.1℃/ ° F단위)

아날로그 입력：0.1~999.9%FS (0.1%FS단위)

냉각용 적분 시간(I)

0~9999s (1s 단위), 0.0~999.9s (0.1s단위) *4

냉각용 미분 시간(D)

0~9999s (1s 단위), 0.0~999.9s (0.1s단위) *4

제어 주기

0.1, 0.2, 0.5, 1~99s (1s 단위)

메뉴얼 리셋값

0.0~100.0% (0.1% 단위)

경보 설정 범위

－1999~9999 (소수점 위치는 입력 종별에 따름)

신호원 저항의 영향

열전대：0.1℃/Ω이하(100Ω이하),

백금측온저항체：0.1℃/Ω이하(10Ω이하)

절연 저항

20MΩ이상 (DC500V 인가)

내전압

AC 3,000V 50 또는 60Hz 1min(이극 충전부단자)

진동

오동작

10~55Hz 20m/s2 3축방향 10min

내구

10~55Hz 20m/s2 3 축방향 2h

충격

오동작

100m/s2 3 축방향 각3회

내구

300m/s2 3 축방향 각3회

질량

[E5CC] 본체：약 120g　어댑터：약 10g
[E5CC-U] 본체 : 약 100g  어댑터 : 약 10g

보호 구조

[E5CC] 전면：IP66, 외형 케이스：IP20, 단자부：IP00
[E5CC-U] 전면 : IP50, 외형 케이스 : IP20, 단자부 : IP00

메모리 보호

불휘발성 메모리 (기록 횟수：100만회)

설정 툴

[E5CC] CX-Thermo Ver.4.5 이상
[E5CC-U] CX-Thermo Ver.4.61 이상

설정 툴 용 포트

E5CC/E5CC-U의 상부：USB-시리얼 변환 케이블 E58-CIFQ2를 사용해서 PC의 USB 포토와 E5CC의 상부 포트를 접속 *5

규격

인증 규격

UL61010-1*6, KOSHA 인증(일부형식만)*7 한국 전파법(법률 제 10564호)

적합 규격

EN61010-1(IEC61010-1)： 오염도2, 과전압 카테고리Ⅱ 로이드 규격 *8

EMC 지령



EMI EN61326
방사 방해 전계 강도 EN55011 Group1 classA
잡음 단자 전압 EN55011 Group1 classA
EMS EN61326
정전기 방전 규정 EN61000-4-2　
전자계 강도 규정 EN61000-4-3
버스트 노이즈 규정 EN61000-4-4
전도성 방해 규정 EN61000-4-6
서지 규정성 EN61000-4-5
전압 Dip Switch/전원 단절 규정 EN61000-4-11





*1. K(-200~1300℃ 범위), T, N의 -100℃ 이하와 U, L은 ±2℃ ±1 디지트 이하. B의 400℃ 이하는 규정 없음. B의 400~800℃은 ±3℃이하. R, S의 200℃ 이하는 ±3℃ ±1 디지트 이하. W는 (±0.3%PV 또는 ±3℃ 큰 쪽) ±1 디지트 이하. PLⅡ는 (±0.3%PV 또는 ±2℃ 큰 쪽) ±1 디지트 이하.

*2. 조건：주위 온도： -10℃~23℃~55℃ 전압 범위：정격 전압의 -15~＋10%

*3. K센서의 -100℃ 이하는 ±10℃ 이내

*4. 단위는 「적분/미분 시간 단위」의 설정에 따릅니다.

*5. 외부 시리얼 통신(RS-485)과 USB-시리얼 변환 케이블 통신을 동시 사용 가능

*6. E5CC-U(플러그 인 타입)는 오므론 소켓(P2CF-11/P2CF-11-E)를 사용하는 경우에만 UL Listing 인증입니다.
    (P3GA-11은 UL Listing 인증 대상이 아니므로 주의하십시오.)

*7. 해당 양식은 "규격 인증/준수"를 참조하십시오.

*8. 로이드 기준 준수 내용은 카탈로그의 "선박 표준 준수 정보"를 참조하십시오. E5CC-U는 2014년 1월 취득 예정.





 USB-시리얼 변환 케이블 사양

대응 OS

Windows XP/Vista/7

대응 소프트웨어

CX-Thermo Ver.4.5 이상
(E5CC-U는 Ver.4.61 이상)

대응 기종

E5□CT시리즈, E5□C시리즈, E5CB시리즈

USB I/F규격

USB Specification 2.0 호환

DTE 속도

38400bps

커넥터 사양

PC측：USB (타입A 플러그)

온도 조절기 측：전용 시리얼 커넥터

전원

버스 파워 (USB 호스트 컨트롤러에서 공급)*

전원 전압

DC5V

소비 전류

최대 450mA

출력 전압

DC4.7±0.2V(USB-시리얼 변환 케이블로부터 온도 조절기 측에 공급)

출력 전류

최대 250mA(USB-시리얼 변환 케이블로부터 온도 조절기 측에 공급)

사용 주위 온도

0~＋55℃ (단, 결로 또는 결빙되지 않을 것)

사용 주위 습도

상대습도10~80%

보존 온도

−20~＋60℃ (단, 결로 또는 결빙되지 않을 것)

보존 습도

상대습도10~80%

고도

2,000m이하

질량

약 120g

Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 등록 상표입니다.

*USB 포트는 High-Power 포트를 사용해 주십시오.

주. PC에 드라이버를 설치해야 합니다. 설치 방법은 케이블 부속 취급 설명서를 참고하십시오.




통신 성능

전송로 접속

RS-485：멀티 포인트

통신 방식

RS-485 (2선식 반이중)

동기 방식

조보 동기

프로토콜

CompoWay/F, Modbus

통신 속도

9600, 19200, 38400, 57600bps

전송 코드

ASCII

데이터 비트 길이*

7, 8비트

정지 비트 길이*

1, 2비트

오류 검출

수직 패리티(없음, 짝수, 홀수)
BCC(블록 체크 캐릭터)
　CompoWay/F시
CRC-16 Modbus시

플로우 제어

없음

인터페이스

RS-485

재전송 기능

없음

통신 버퍼

217바이트

통신 응답

송신 대기 시간

0~99ms
초기값：20ms

*통신 속도, 데이터 비트 길이, 정지 비트 길이, 수직 패리티의 설정은 「통신 설정 레벨」에서   각각 독립적으로 설정할 수 있습니다.


통신 기능



프로그램 리스
통신 기능 * 1		 PLC의 메모리를 통해 E5 □ C 파라메터를 읽거나, RUN / STOP하는 기능.
PLC와의 통신은 E5 □ C가 자동으로 수행하므로 통신 프로그램을 작성할 필요 없음.
연결 가능 대수 : 최대 32 대 (FX 시리즈는 최대 16 개)
대상 PLC :
오므론 PLC  -  CS, CJ, CP 시리즈
미츠비시 전기 PLC  -  MELSEC Q 시리즈, L 시리즈, FX 시리즈 (FX2, FX3에 대응 (FX1S 제외) )
키엔스 PLC  -  KEYENCE KV 시리즈
콤포
통신 기능 * 1		 연결된 온도 조절기 간, 마스터에 설정된 온도 조절기에서 목표값과 RUN / STOP 지시를
슬레이브로 전송 가능.
목표값은 기울기 및 오프셋을 설정할 수 있습니다.
연결 가능 대수 : 최대 32 개 (마스터 포함)
복사 기능 * 2 연결된 온도 조절기 간, 마스터에 설정된 온도 조절기에서 설정 파라메터를
슬레이브로 복사 할 수 있습니다.



MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 1 본체 버전 Ver.1.1 이상에서 대응
　  FX 시리즈, KV 시리즈는 본체 버전 Ver.2.1 이상으로 대응
* 2. 프로그램리스 통신 기능과 콤포 통신 기능에 대응하고 있습니다.




전류 검출기(CT)(별매) 정격

내전압

AC1,000V(1min)

내진동

50Hz, 98m/s2

질량

약11.5g(E54-CT1), 약 50g(E54-CT3)

부속품

(E54-CT3만)

단자대(2개)
플러그(2개)








히터 단선, SSR 고장

CT입력 (히터 전류 검출용)

단상 히터용 검출 기능 타입：1점

단상 또는 3상 히터용 검출 기능 타입：2점

최대 히터 전류

AC50A

입력 전류값 지시 정밀도

±5%FS±1디지트 이하

히터 단선 경보 설정 범위 *1

0.1~49.9A (0.1A단위)

검출 최소 ON시간：100ms *3

SSR 고장 경보 설정 범위 *2

0.1~49.9A(0.1 A단위)

검출 최소 OFF 시간：100ms *4

*1. 히터 단선 경보는 제어 출력이 ON일 때 히터 전류를 측정하고 설정값(히터 단선 검출 전류값)보다 작을 때 출력이 ON됩니다.

*2. SSR 고장 경보는 제어 출력이 OFF일 때 히터 전류를 측정하고 설정값(SSR 고장 검출 전류값)보다 클 때 출력이 ON됩니다.

*3. 제어 주기 0.1s, 0.2s일 때 30ms

*4. 제어 주기 0.1s, 0.2s일 때 35ms

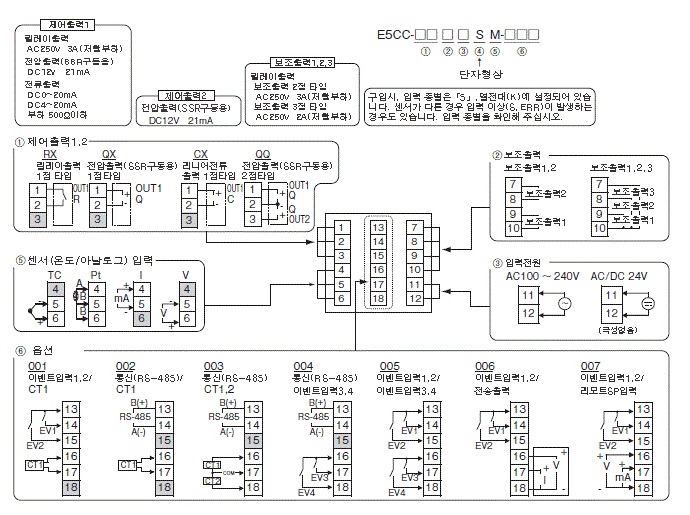

외부 접속도


주 1. 기종에 따라 단자의 용도는 다릅니다.

주 2. 그레이 표시의 단자에는 접속하지 말아 주세요.

주 3. EMC 규격 적합상 센서의 길이는 30m이내에서 사용해 주세요.
　　30m를 넘을 경우에는 EMC 규격에 적합하지 않으므로 주의해 주십시오.

주 4. 접속하는 압착 단자는 M3를 사용해 주십시오.
