NX 시리즈 아날로그 입력 유니트
NX-AD
고속 동기 제어를 가능하게 하는 고속종류의 범용타입 등 다양한 종류를 갖춘 아날로그 입력 유니트
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
 |
종류
상세사양
외형도
 |
자료 다운로드
 |

공통 일반 사양



항목 사양
구조 반내 내장형
접지 방법 종 접지 (제 3 종 접지)
사용 환경 사용 주위 온도 0 ~ 55 ℃
사용 주위 습도 10 ~ 95 % RH (결로 및 결빙되지 않을 것)
사용 주위 환경 부식성 가스가 없을 것
저장 주위 온도 -25 ~ +70 ℃ (결로 및 결빙되지 않을 것)
사용 고도 2,000 m 이하
오염도 오염도 2 이하 : JIS B3502, IEC61131-2에 적합
내 노이즈 성 IEC61000-4-4 준수, 2kV (전원 선)
과전압 카테고리 카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합
EMC 내성 레벨 영역 B
내진동 IEC60068-2-6에 준거
5 ~ 8.4Hz 진폭 3.5mm,
8.4 ~ 150Hz 가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
내충격 IEC60068-2-27에 준거, 147m / s 2 X, Y, Z 각 방향 3 회
적합 규격 cULus Listed UL508, ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick,
한국 전파법 등록



개별 사양

아날로그 입력 유니트 (전압 입력 타입) 2 점 NX-AD2603



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD2603
점수 2 점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_2_1
 입력 방식 싱글 엔드 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 8000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단, 각 입력 간 비절연)
절연 저항 절연된 회로 간 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원
단자 전류 용량		 IOV : 0.1A / 단자 이하
IOG : 0.1A / 단자 이하
NX 유니트 전원
소비 전력		 1.05W I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 2 점 NX-AD2604



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD2604
점수 2 점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_3_1
 입력 방식 차동 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 8000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 간 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 간 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자 전류 용량 I / O 전원 단자 없음
NX 유니트 전원 소비 전력 1.05W I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 2 점 NX-AD2608



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD2608
점수 2 점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED
3187_sp_4_1
 입력 방식 차동 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 30000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.1 % (풀 스케일)
0 ~ 55 ℃ ± 0.2 % (풀 스케일)
변환 시간 10μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 1.05W I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 4 점 NX-AD3603



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD3603
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_5_1
 입력 방식 싱글 엔드 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 8000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자
전류 용량		 IOV : 0.1A / 단자 이하
IOG : 0.1A / 단자 이하
NX 유니트 전원
소비 전력		 1.10W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 4 점 NX-AD3604



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD3604
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_6_1
 입력 방식 차동 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 8000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트 전원
소비 전력		 1.10W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 4 점 NX-AD3608



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD3608
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대 (12 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED
3187_sp_7_1
 입력 방식 차동 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 30000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.1 % (풀 스케일)
0 ~ 55 ℃ ± 0.2 % (풀 스케일)
변환 시간 10μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 1.10W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하

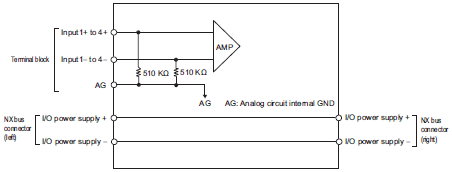

회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 8 점 NX-AD4603



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD4603
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_8_1
 입력 방식 싱글 엔드 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 간 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 간 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자
전류 용량		 IOG : 0.1A / 단자 이하
NX 유니트
전원 소비 전력		 1.15W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 8 점 NX-AD4604



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD4604
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_9_1
 입력 방식 차동 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 8000 (풀 스케일)
종합 정밀도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 간 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 간 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 1.15W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전압 입력 타입) 8 점 NX-AD4608



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD4608
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED
3187_sp_10_1
 입력 방식 차동 입력
입력 범위 -10 ~ +10 V
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 15V
입력 임피던스 1MΩ 이상
분해능 1 / 30000 (풀 스케일)
전체 정확도 25 ℃ ± 0.1 % (풀 스케일)
0 ~ 55 ℃ ± 0.2 % (풀 스케일)
변환 시간 10μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
 전원 소비 전력		 1.15W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 무



아날로그 입력 유니트 (전류 입력 타입) 2 점 NX-AD2203



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD2203
점수 2 점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_11_1
 입력 방식 싱글 엔드 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 250Ω
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자
전류 용량		 IOV : 0.1A / 단자 이하
IOG : 0.1A / 단자 이하
NX 유니트
전원 소비 전력		 0.90W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트(전류 입력 타입) 2 점 NX-AD2204



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD2204
점수 2 점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_12_1
 입력 방식 차동 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 250Ω
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급없음 I / O 전원 단자 전류 용량 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 0.90W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 2 점 NX-AD2208



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD2208
점수 2 점 외부 접속 단자 스크류리스 클램프 단자대 (8 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED
3187_sp_13_1
 입력 방식 차동 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 250Ω
분해능 1 / 30000 (풀 스케일)
전체 정확도 25 ℃ ± 0.1 % (풀 스케일)
0 ~ 55 ℃ ± 0.2 % (풀 스케일)
변환 시간 10μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 간 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 간 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원
단자 전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 0.90W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 4 점 NX-AD3203



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD3203
점수 4 점 외부 접속 단자 스크류리스 클램프 터미널 블록 (12 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_14_1
 입력 방식 싱글 엔드 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 250Ω
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 간 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 간 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원
단자 전류 용량		 IOV : 0.1A / 단자 이하
IOG : 0.1A / 단자 이하
NX 유니트
전원 소비 전력		 0.90W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 4 점 NX-AD3204



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD3204
점수 4 점 외부 접속 단자 스크류리스 클램프 터미널 블록 (12 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_15_1
 입력 방식 차동 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 250Ω
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원
단자 전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 0.90W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 4 점 NX-AD3208



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD3208
점수 4 점 외부 접속 단자 스크류리스 클램프 단자대
 (12 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED
3187_sp_16_1
 입력 방식 차동 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 250Ω
분해능 1 / 30000 (풀 스케일)
전체 정확도 25 ℃ ± 0.1 % (풀 스케일)
0 ~ 55 ℃ ± 0.2 % (풀 스케일)
변환 시간 10μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이
20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자 전류 용량 I / O 전원 단자 없음
NX 유니트 전원 소비 전력 0.95W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 8 점 NX-AD4203



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD4203
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대
(16 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_17_1
 입력 방식 싱글 엔드 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 85Ω
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 :
전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 NX 버스에서 공급 I / O 전원 단자 전류 용량 IOV : 0.1A / 단자 다음
NX 유니트 전원 소비 전력 1.05W I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 8 점 NX-AD4204



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD4204
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식
LED 표시
TS LED
3187_sp_18_1
 입력 방식 차동 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 85Ω
분해능 1 / 8000 (풀 스케일)
전체 정확도 25 ℃ ± 0.2 % (풀 스케일)
0 ~ 55 ℃ ± 0.4 % (풀 스케일)
변환 시간 250μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간 비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 1.05W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유



아날로그 입력 유니트 (전류 입력 타입) 8 점 NX-AD4208



단위 명칭 아날로그 입력 유니트
(전압 입력 타입)		 형식 NX-AD4208
점수 8 점 외부 접속 단자 스크류리스 클램프 단자대 (16 핀)
I / O 리프레쉬 방식 프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환
LED 표시
TS LED
3187_sp_19_1
 입력 방식 차동 입력
입력 범위 4 ~ 20mA
입력 변환 범위 -5 ~ 105 % (풀 스케일)
절대 최대 정격 ± 30mA
입력 임피던스 85Ω
분해능 1 / 30000 (풀 스케일)
전체 정확도 25 ℃ ± 0.1 % (풀 스케일)
0 ~ 55 ℃ ± 0.2 % (풀 스케일)
변환 시간 10μs / 점
외형 치수 12 (W) × 100 (H) × 71 (D) 절연 방식 입력과 NX 버스 사이 : 전원 = 트랜스,
신호 = 디지털 아이솔레이터
(단 각 입력 간  비절연)
절연 저항 절연된 회로 사이 20MΩ 이상
(DC100V에서)		 내전압 절연된 회로 사이 AC510V, 1 분간
누설 전류 5mA 이하
I / O 전원 공급 방법 공급 없음 I / O 전원 단자
전류 용량		 I / O 전원 단자 없음
NX 유니트
전원 소비 전력		 1.10W 이하 I / O 전원 소비 전류 소비 없음
질량 70g 이하
회로 구성
설치 방향 및 제한 설치 방향 : 6 방향 가능
제한 : 없음
단자 접속도
입력 단선 감지 기능 유
Top of page
OMRON Korea 개인정보 처리방침 이용약관 및 권장환경 마케팅 정보 활용방침 주문에 관한 동의 사항
ⓒ Copyright OMRON Electronics Korea, 2008 - 2022. All Rights Reserved.
