| CJ1W-DRM21(DeviceNet Master 유니트) |
|
|
CJ1W-DRM21
|
|
|
|
|
|
|
 업계최소의 사이즈로 CS1시리즈용 DeviceNet 유니트
와 동등한 기능을 탑재
유연한 네트워크 대응으로 상위 PC와 정보제휴
I/O사이즈 2000대의 대용량으로 여유로운 제어를
실현
DeviceNet Configurator(Ver2.1)에 따른, I/O사이즈
의 확장과 자유로운 할당설정이 간단하게 실현
(NJ 대응 가능)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Service Info |
 |
대체상품보기 |
|
|
대체상품이 존재하지 않습니다.
|
|
|
|
|
|
|
| 항목 |
사양 |
| 통신 프로토콜 |
DeviceNet 규격 |

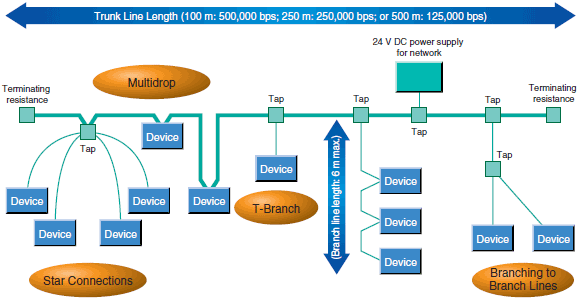

| 연결 형태 * 1 |
멀티 드롭 방식, T 분기 방식의 조합 가능 (간선 및 지선에 대해) |
| 통신 속도 |
500k/250k/125k 비트 / s |
| 통신 매체 |
전용 케이블 5 선 (신호계 2 개, 전원계 2 개, 실드 1 개)
전용 플랫 케이블 4 선 (신호선 2 개, 전원선 2 개) |
통신 거리
전용 케이블 5선 사용시 |
통신 속도 |
네트워크 최대 길이 |
지선 길이 |
총 지선 길이 |
| 500k 비트 / s |
100m 이하 * 2 |
6m 이하 |
39m 이하 |
| 250k 비트 / s |
250m 이하 * 2 |
6m 이하 |
78m 이하 |
| 125k 비트 / s |
500m 이하 * 2 |
6m 이하 |
156m 이하 |
통신 거리
전용 플랫 케이블 4 선 사용시 |
통신 속도 |
네트워크 최대 길이 |
지선 길이 |
총 지선 길이 |
| 500k 비트 / s |
75m 이하 |
6m 이하 |
35m 이하 |
| 250k 비트 / s |
150m 이하 |
6m 이하 |
48m 이하 |
| 125k 비트 / s |
265m 이하 |
6m 이하 |
135m 이하 |
| 통신용 전원 |
외부 DC24V를 공급 |
| 최대 연결 노드 수 |
64 대 (마스터, 슬레이브, 컨피규레이터를 포함) |
* 1. 간선의 양단에 종단 저항이 필요합니다.
* 2 굵은 전용 케이블을 간선에 사용했을 경우의 값입니다. 얇은 전용 케이블을 사용하는 경우는 100m 이하입니다.
| 항목 |
사양 |
| 통신 전원 전압 |
DC11 ~ 25V * 1 |
| 소비 전류 |
통신 전원 : 18mA 이하 내부 회로 전원 : 290mA 이하 |
최대 연결
슬레이브
접속 대수 |
원격 I / O,
Explicit 메시지 서비스 |
63 대 * 2 |
최대
I / O 점수 |
고정 할당시 |
마스터 기능 |
2,048 점 |
| 슬레이브 기능 |
32 점 |
자유
할당시 |
할당 DM
사용시 |
마스터 기능 |
16,000 점 |
| 슬레이브 기능 |
3,200 점 |
컨피규레이터
사용시 |
마스터 기능 |
32,000 점 |
| 슬레이브 기능 |
4,800 점 |
점유
채널 |
고정 할당시 |
마스터 기능 |
입력 64CH, 출력 64CH 소프트 스위치 / Status 영역 25CH |
| 슬레이브 기능 |
입력 1CH 출력 1CH * 3 |
자유
할당시 |
할당 DM
사용시 |
마스터 기능 |
입력 500CH 출력 500CH 소프트 스위치 / Status 영역 25CH |
| 슬레이브 기능 |
입력 100CH 출력 100CH * 3
소프트 스위치 / Status 영역 25CH |
컨피규레이터
사용시 |
마스터 기능 |
입력 500CH × 2 블록 출력 500CH × 2 블록
소프트 스위치 / Status 영역 25CH |
| 슬레이브 기능 |
입력 100CH × 1 블록 출력 100CH × 2 블록 * 3
소프트 스위치 / Status 영역 25CH |
메시지
통신 |
메시지 최대 길이 |
542 바이트 * 4 |
| 적용 가능한 컨트롤러 |
CJ / NJ 시리즈 |
컨트롤러
본체 장착
가능 대수 |
고정 할당시 |
3 개 |
| 자유 할당시 |
16 개 |
| 내노이즈성 |
IEC61000-4-4에 따라 2kV (전원 라인) |
| 충격 |
JIS C0041에 준거 147m / s 2 X, Y, Z 각 방향 3 회
(릴레이 출력 유니트는 100m / s2 ) |
| 사용 주위 온도 |
0 ~ +55 ℃ |
| 사용 주위 습도 |
10 ~ 90 % RH (비응축) |
| 사용 주위 분위기 |
부식성 가스가 없을 것 |
| 저장 주위 온도 |
-20 ~ +75 ℃ (배터리 제외) |
| 질량 |
118g |
* 1. 사용하는 통신 전원 사양은 사용 설명서를 참조하십시오.
* 2. 마스터 장치 연결시 하나의 노드 사용하기 때문에 슬레이브는 63 개 연결됩니다.
* 3 슬레이브 기능 입력은 슬레이브에서 마스터로 입력, 출력은 마스터에서 슬레이브로 출력입니다.
* 4. 메시지 최대 길이는 CMND 명령 (NJ 시리즈는 SendCmd 명령) 사용시 명령 코드를 포함합니다.
|
|
|
|
|
|
