(단위 : mm)

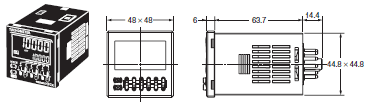

H7CX-R □ -N

표준 패널 컷은 아래와 같습니다. (DIN43700 규격)

주 1. 설치 판넬의 두께는 1 ~ 5mm가 적당합니다.
주 2. 어댑터의 후크 측 방향으로 취부 간격은 작업 성을 고려하면 15mm 이상 (패널 절단 간격 60mm 이상) 확보 할 것을 권장합니다.
주 3. 가로 밀착 취부가 가능합니다. 포함 설치해 어댑터는 훅이 없는 쪽이 눕도록 설치해주십시오. 그러나 밀착 설치시는 내수성이 손실됩니다.

* DIN 레일 종류에 따라 다릅니다. (참고치)

기존 제품 (형식 끝에 "-N"이없는 것)은 2010 년 3 월말 가지고 생산 종료했습니다. 제품 사양 등 자세한 내용은 다운로드 카탈로그 '베스트 제어 기기 오므론 (Web 판) "을 참조하십시오.
