조광 푸시버튼 스위치

A3P

대형 정사각형 본체의 조광 푸시버튼 스위치

일부 상품은 2024년 3월 수주 종료 예정. A3PT-90A12-05CR은 2023년 3월 수주 종료 예정

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

Select Country

	A3P




	일본(일문)
	Global(영문)
	싱가폴(영문)
	중국(중문)

특징

종류

상세사양


	외형도

자료 다운로드

(단위 : mm)

외형 치수는 스위치 출력 수 2의 경우입니다.

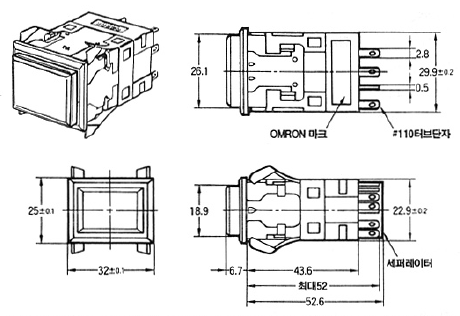

장방형 / A3PJ

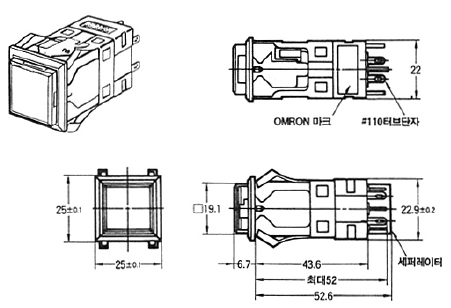

정방형 / A3PA

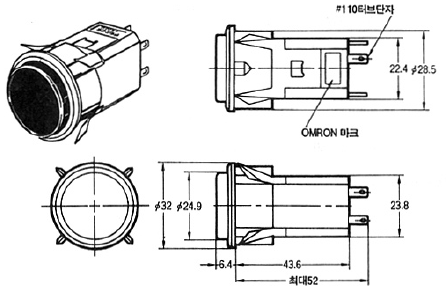

환형 / A3PT

주. # 110 탭 단자 / 납땜 단자의 두께는 0.5mm입니다.
　　 지정되지 않은 부분의 치수 공차는 ± 0.4mm입니다.

액세서리 (장착 시) 치수

조각판

분리 공구

소켓 장착시의 치수

장방형 / A3PJ 용 (M2PJ 용)

랩핑 단자
A3PJ-4101

정방형 / A3PA 용 (M2PA 용)

랩핑 단자
A3PA-4101

프린트 기판 단자
A3PJ-4102

프린트 기판 단자
A3PA-4102

납땜 단자
A3PJ-4103

납땜 단자
A3PA-4103

주. 프린트 기판 가공 치수도는 스위치부 본체의 "OMRON"마크를 지면 아래쪽에 위치한 상태로 스위치부를 소켓 장착할 경우의 것입니다. 지정되지 않은 부분의 치수 공차는 ± 0.4mm입니다.

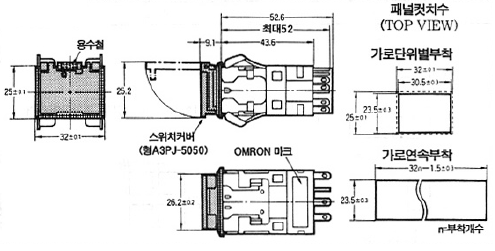

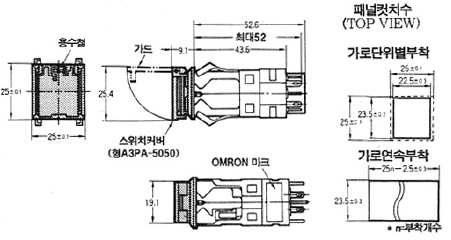

스위치 커버 부착시의 치수

장방형용
A3PJN-5050 (차단 부착용)

정방형용
A3PAN-5050 (차단 부착용)

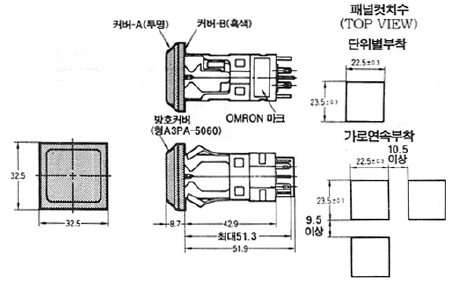

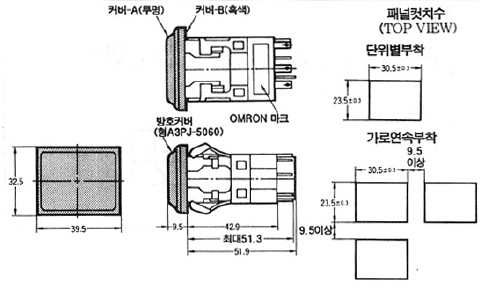

방진 커버 부착시의 치수

장방형용
A3PJ-5060

정방형용
A3PA-5060

주 1. 부착 패널 두께 t = 1 ~ 5mm입니다.

　 2. 지정되지 않은 부분의 치수 공차는 ± 0.4mm입니다.

정보 갱신 : 2010/08/02
