커넥터 단자대 변환 유니트 (슬림 타입)
XW2D
슬림 타입의 커넥터 단자대 변환 유니트
※XW2D- □□C6 시리즈는 2015년 3월말 생산종료. 자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features | Lineup | Specifications |
Dimensions |
|
Dimensions

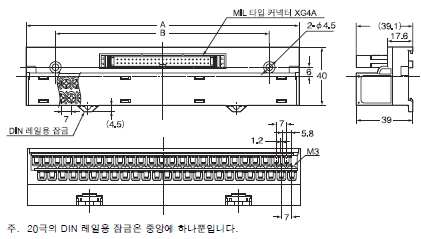

XW2D-□ □ G6
구현 커넥터 : MIL 타입 XG4A


전선 (50 극의 경우)

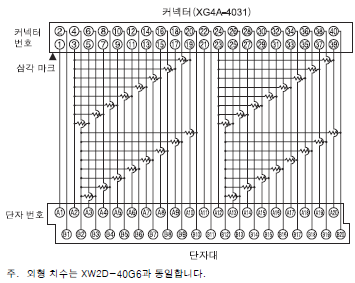

XW2D-40G6-RF

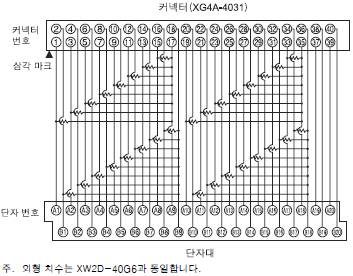

XW2D-40G6-RM

치수표

형식 극수 A 치수 (mm) B 치수 (mm)
XW2D-20G6 20 79 57
XW2D-34G6 34 128 100
XW2D-40G6 40 149 110
XW2D-40G6-RF * 1 149 110
XW2D-40G6-RM * 2 149 110
XW2D-50G6 50 184 144

 * 1. 블리드 저항 내장 타입, CJ1W-ID231/-ID261/-MD261 (입력측) 용입니다.
   (후지쯔 커넥터 타입 입력 유니트용입니다.) *
   2. 블리드 저항 내장 타입, CJ1W-ID232/-ID262/-MD263 (입력측) /-MD563 (입력측) 용입니다.
   (MIL 커넥터 타입 입력 유니트용입니다.)

XW2D-□ □ C6
구현 커넥터 : MIL 타입 XG4C

전선 (50 극의 경우)

치수표

형식 극수 A 치수 (mm) B 치수 (mm)
XW2D-20C6 20 79 57
XW2D-34C6 34 128 100
XW2D-40C6 40 149 110
XW2D-50C6 50 184 144

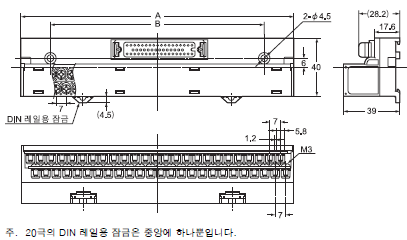

XW2D-□ □ X6
구현 커넥터 : MR 소켓

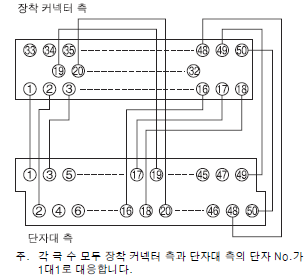

전선 (50 극의 경우)

치수표

형식 극수 A 치수 (mm) B 치수 (mm)
XW2D-20X6 20 79 57
XW2D-34X6 34 128 100
XW2D-50X6 50 184 144

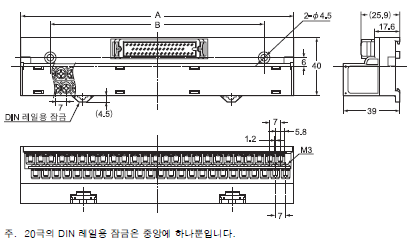

XW2D-□ □ Y6
구현 커넥터 : MR 플러그

전선 (50 극의 경우)

치수표

형식 극수 A 치수 (mm) B 치수 (mm)
XW2D-20Y6 20 79 57
XW2D-34Y6 34 128 100
XW2D-50Y6 50 184 144



2011 년 12 월 19 일
