환형 방수 커넥터
XS5
보다 공수 절감을 추구한 환형 방수 스마트 클릭 커넥터

※ XS5H-T421-□M0-H, XS5W-T421-□MA-H 는 2015년 3월말 생산 종료. 자세한 사항은 생산중지/추천대체상품가이드를 참조하시기 바랍니다.
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    XS5
일본(일문)
Global(영문)
싱가폴(영문)
중국(중문)
특징
 |
종류
 |
상세사양
외형도
자료 다운로드
 |

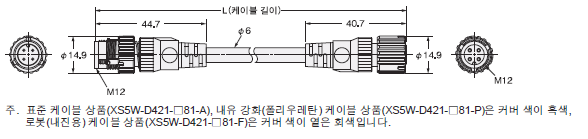

XS5W 케이블 부착 커넥터 소켓 / 플러그 양측 커넥터



결선도 (4 심 타입)

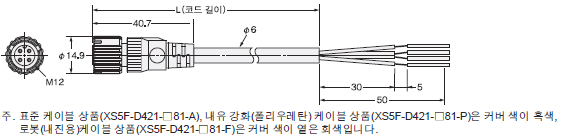

XS5F 케이블 부착 커넥터 소켓 편측 커넥터



결선도 (4 심 타입)

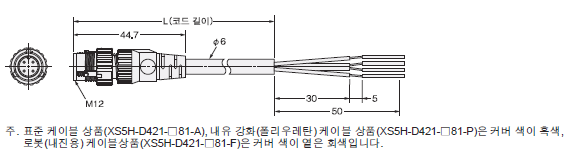

XS5H 케이블 부착 커넥터 플러그 편측 커넥터



결선도 (4 심 타입)

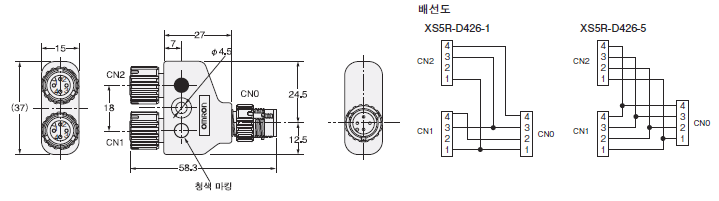

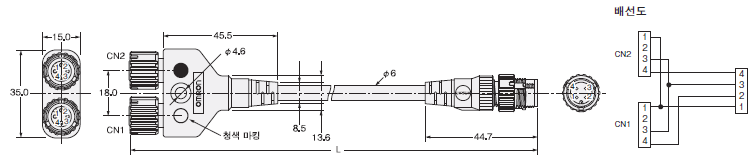

XS5R Y 자형 조인트 플러그 / 소켓

XS5R-D426-□ 11-F
Y 자형 조인트 플러그 / 소켓 양측 커넥터





XS5R-D426-□ 10-F
Y 자형 조인트 소켓 편측 커넥터



XS5R-D426-□
Y 자형 조인트 플러그 / 소켓 양측 커넥터


XS5P 판넬 설치 타입 / 소켓

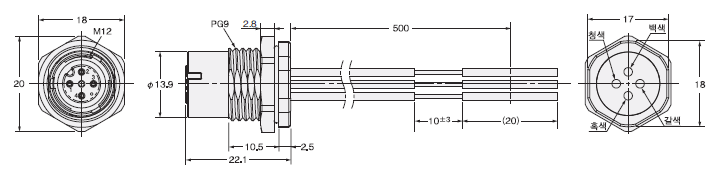

XS5P-D426-5
판넬 설치 타입 소켓 리어 잠금 타입

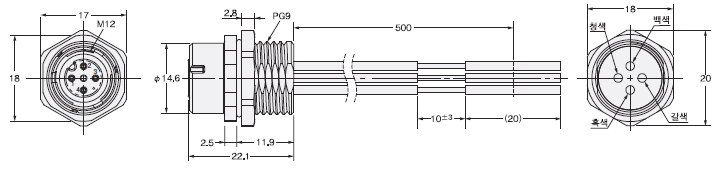

XS5P-D427-5
판넬 설치 타입 소켓 프론트 잠금 타입

판넬 가공 치수

주 1. 판넬 가공 치수는 프론트 잠금 / 리어 잠금 공통입니다.
주 2. 커넥터 회전 방향의 위치 결정은 불가능합니다.

XS5M 판넬 설치 타입 / 플러그

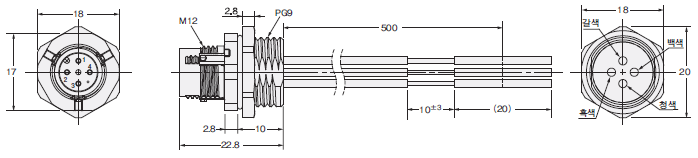

XS5M-D426-5
판넬 설치 타입 플러그 리어 잠금 타입

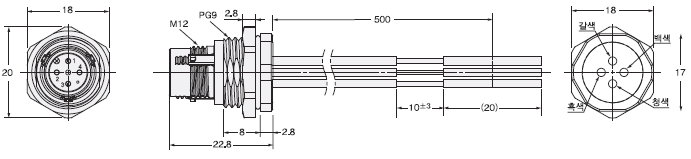

XS5M-D427-5
판넬 설치 타입 플러그 프런트 잠금 타입

판넬 가공 치수



주 1. 판넬 가공 치수는 프론트 잠금 / 리어 잠금 공통입니다.
주 2. 커넥터 회전 방향의 위치 결정은 불가능합니다.

정보 갱신 : 2012/06/25
