전자 락· 안전 도어 스위치/슬라이드 키 유니트

D4JL/D4JL-SK

안전회로 2개 + 모니터용 접점 2개로 다양한 모니터링을 실현

작업자가 갇히는 것을 방지하는 드래프트키

배면 릴리즈 기능으로 작업자가 울타리 내에 남겨지는 것을 방지

※ D4JL-1□F□-□□(-01)/3□F□-□□(-01)는 2012년 3월 생산 종료. 자세한 사항은 SERVICE->생산중지/추천대체상품가이드 를 참조하세요.

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

Select Country

	D4JL/D4JL-SK




	일본(일문)
	Global(영문)
	싱가폴(영문)
	중국(중문)

특징

종류

상세사양


	외형도

자료 다운로드

(단위 : mm)

외형 치수 / 동작 특성

본체

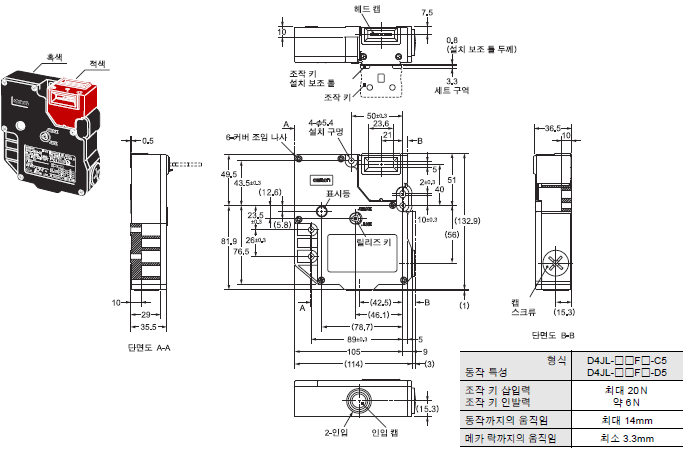

D4JL-□ □ F □-C5
D4JL-□ □ F □-D5

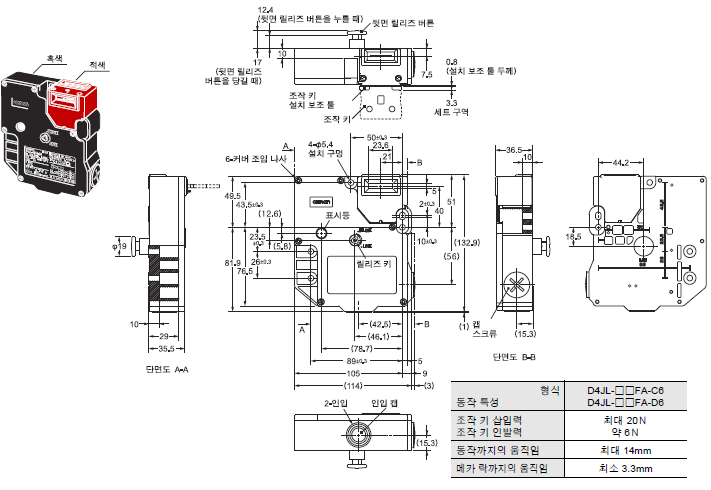

D4JL-□ □ FA-C6
D4JL-□ □ FA-D6

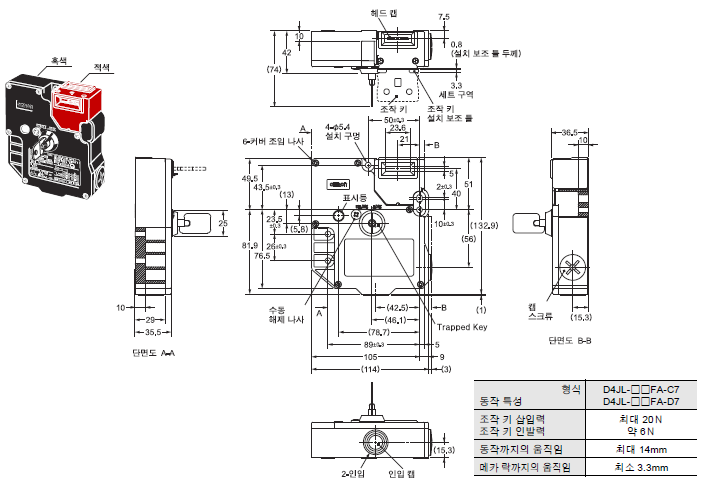

D4JL-□ □ FA-C7
D4JL-□ □ FA-D7

조작 키

D4JL-K1

D4JL-K2

D4JL-K3

주. 본체 외형 치수도의 지정하지 않은 치수 공차는 ±0.8mm입니다.
조작 키 외형 치수도의 지정하지 않은 치수 공차는 ±0.4mm입니다.

슬라이드 키 유니트

D4JL-SK40

도어 열림 시

도어 닫힘 시

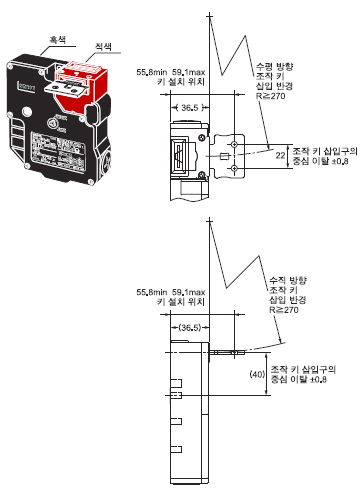

조작 키 설치시

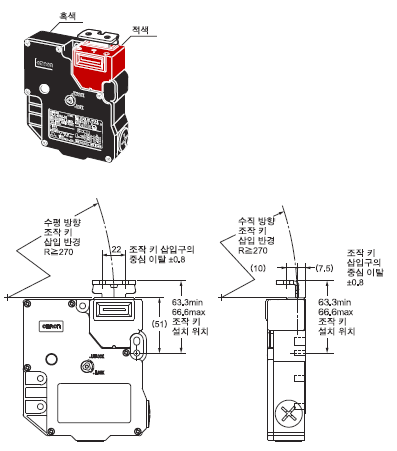

D4JL + D4JL-K1
정면 조작 키 삽입구 사용 시

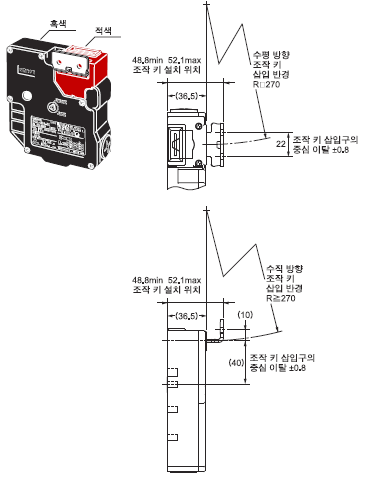

D4JL + D4JL-K1
윗면 조작 키 삽입구 사용 시

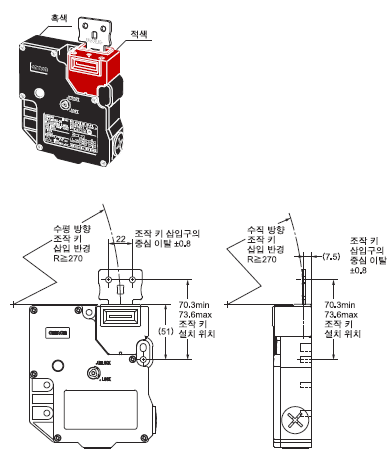

D4JL + D4JL-K2
정면 조작 키 삽입구 사용 시

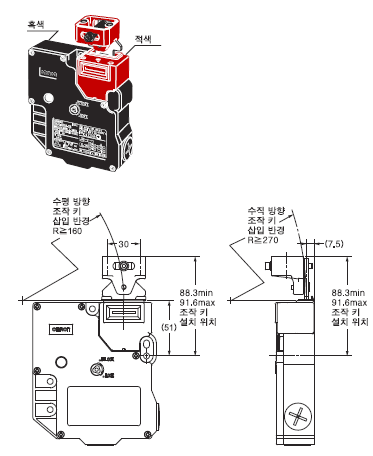

D4JL + D4JL-K2
윗면 조작 키 삽입구 사용 시

D4JL + D4JL-K3
정면 조작 키 삽입구 사용 시

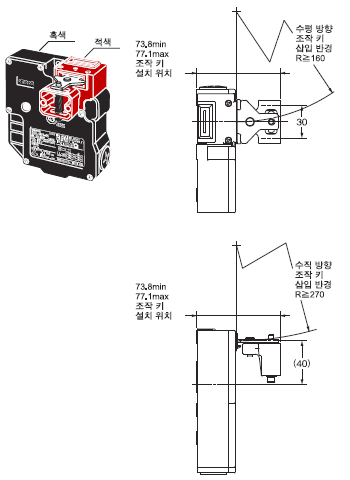

D4JL + D4JL-K3
표면 조작 키 삽입구 사용 시

정보 갱신 : 2012/04/02
