(단위:mm)

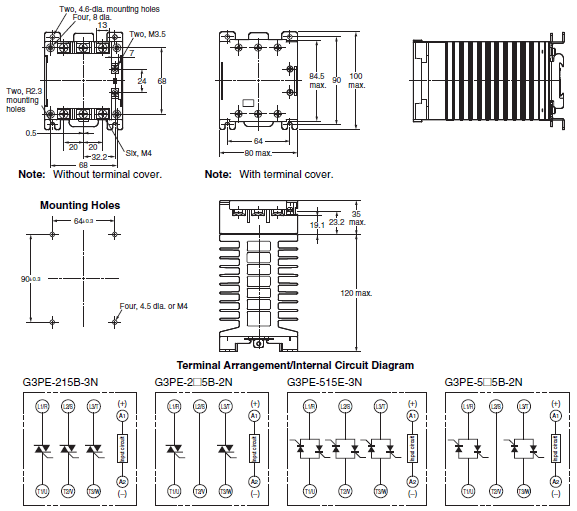

DIN 레일 설치
G3PE-215B-3N
G3PE-215B-2N
G3PE-225B-2N
G3PE-515B-3N
G3PE-515B-2N
G3PE-525B-2N

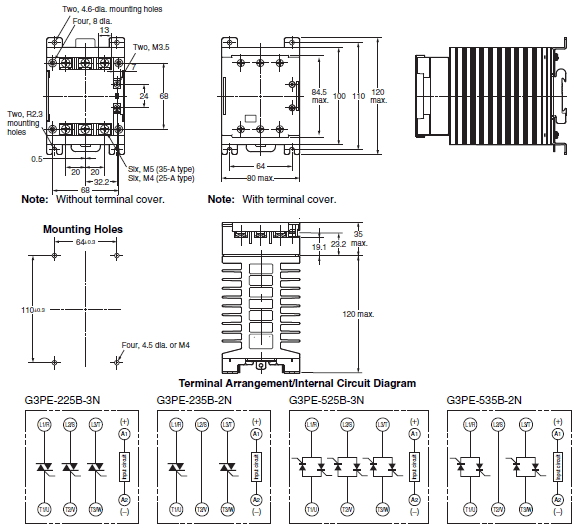

DIN 레일 설치
G3PE-225B-3N
G3PE-235B-2N
G3PE-525B-3N
G3PE-535B-2N

DIN 레일 설치
G3PE-235B-3N
G3PE-245B-2N
G3PE-535B-3N
G3PE-545B-2N

DIN 레일 설치
G3PE-245B-3N
G3PE-545B-3N

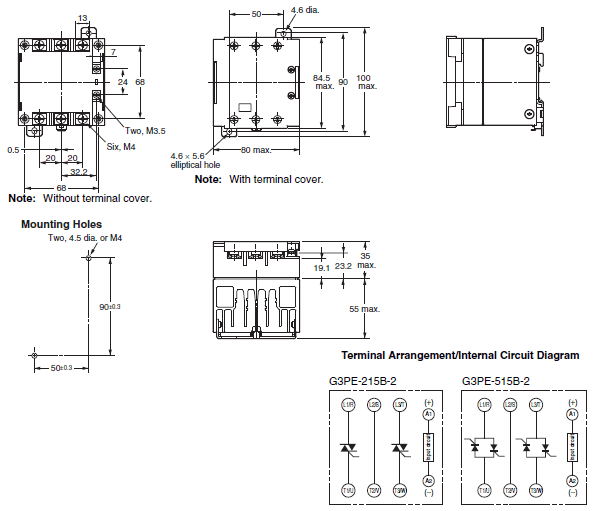

나사 설치
G3PE-215B-2
G3PE-515B-2

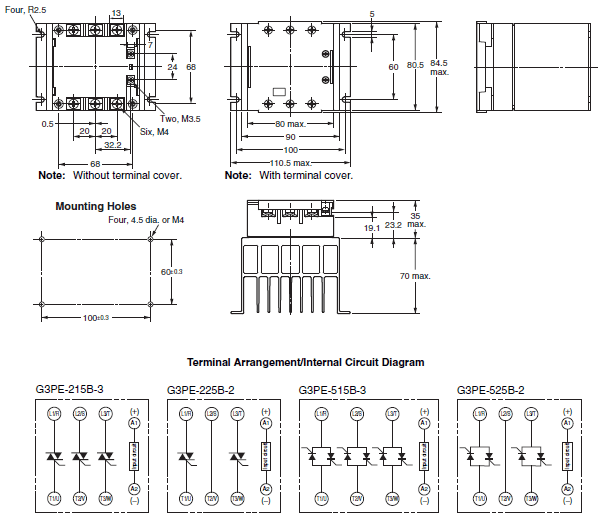

나사 설치
G3PE-215B-3
G3PE-225B-2
G3PE-515B-3
G3PE-525B-2

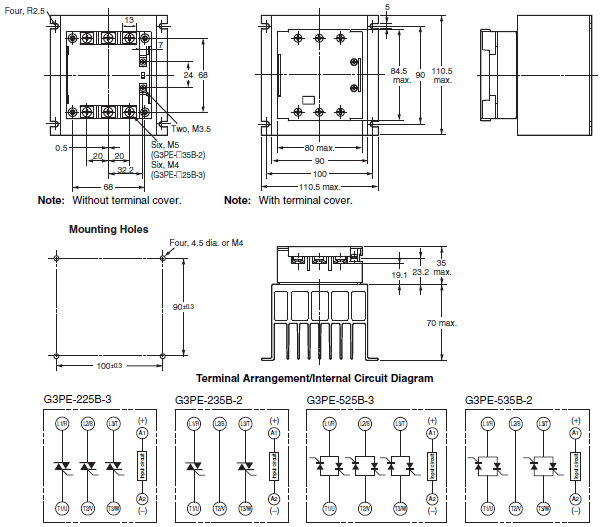

나사 설치
G3PE-225B-3
G3PE-235B-2
G3PE-525B-3
G3PE-535B-2

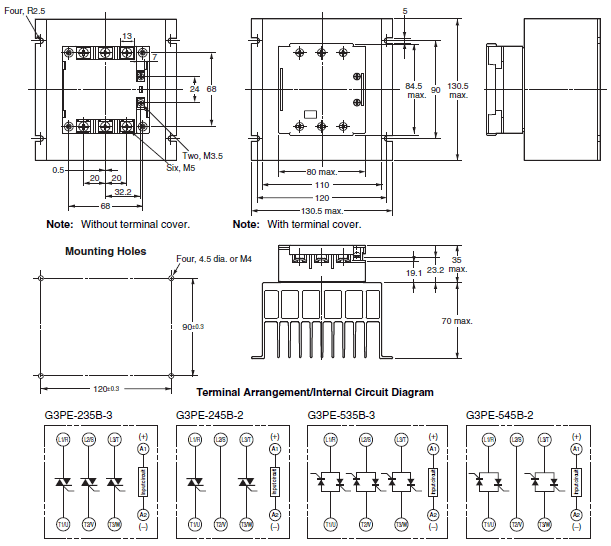

나사 설치
G3PE-235B-3
G3PE-245B-2
G3PE-535B-3
G3PE-545B-2

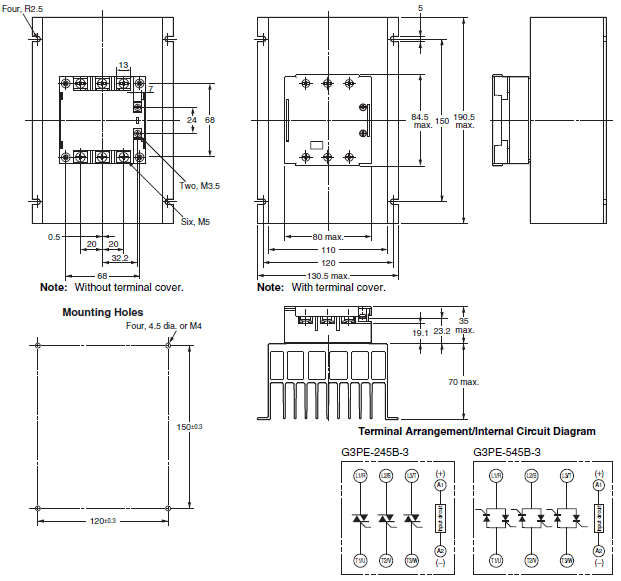

나사 설치
G3PE-245B-3
G3PE-545B-3

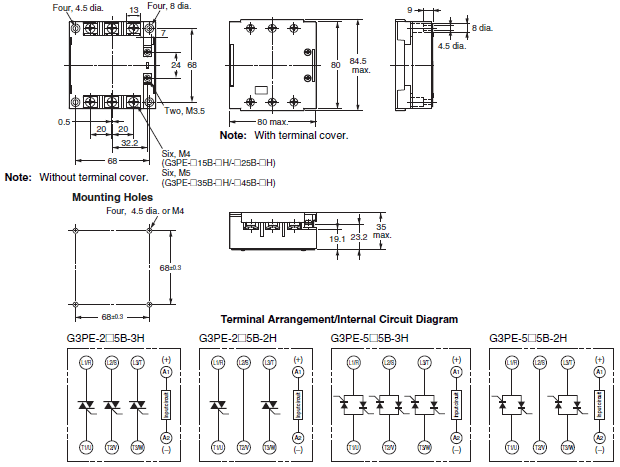

방열기별 설치 타입
G3PE-215B-3H
G3PE-215B-2H
G3PE-225B-3H
G3PE-225B-2H
G3PE-235B-3H
G3PE-235B-2H
G3PE-245B-3H
G3PE-245B-3H
G3PE-245B-3H
G3PE-515B-2H
G3PE-525B-3H
G3PE-525B-2H
G3PE-535B-3H
G3PE-535B-2H
G3PE-545B-3H
G3PE-545B-2H

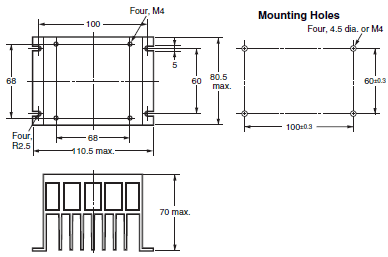

방열판

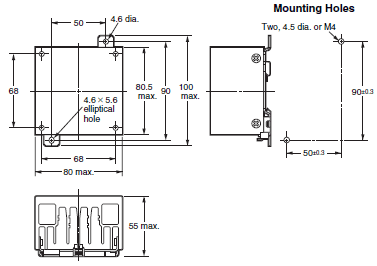

Y92B-P50(DIN 트랙에 장착)
G3PE-215B-2H 및 G3PE-515B-2H용

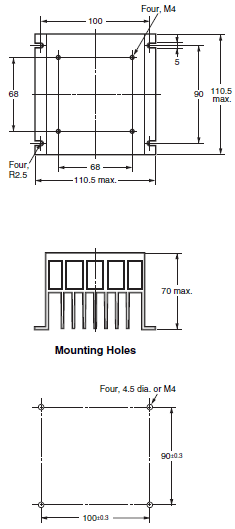

G3PE-215B-3H, G3PE-225B-2H, G3PE-515B-3H 및 G3PE-525B-2H용 방열판
Y92B-P100

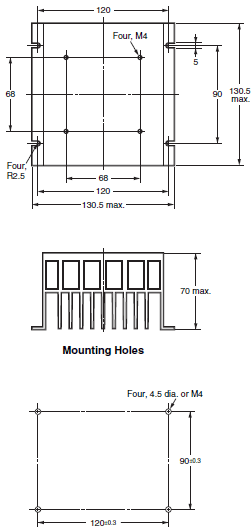

G3PE-225B-3H, G3PE-235B-2H, G3PE-525B-3H 및 G3PE-535B-2H용 방열판
Y92B-P150

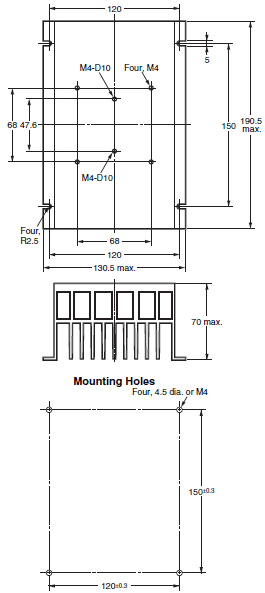

G3PE-235B-3H, G3PE-245B-2H, G3PE-535B-3H 및 G3PE-545B-2H용 방열판
Y92B-P200

G3PE-245B-3H 및 G3PE-545B-3H용 방열판
Y92B-P250
