    R88L-EC, R88D-KN □-ECT-L
일본(일문)
Global(영문)
특징
 |
종류
 |
상세사양
외형도
자료 다운로드
 |
ESI Files
|

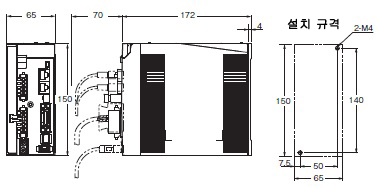

AC 서보 드라이버

<벽면에 설치하는 경우>



단상 AC100V용 R88D-KN01L-ECT-L (100W)
단상 / 3상 AC200V용 R88D-KN01H-ECT-L/-KN02H-ECT-L (100 ~ 200W)



단상 AC100V 용 R88D-KN02L-ECT-L (200W)
단상 / 3상 AC200V 용 R88D-KN04H-ECT-L (400W)

단상 / 3상 AC200V 용 R88D-KN10H-ECT-L/-KN15H-ECT-L (1kW ~ 1.5kW)

3상 AC400V 용 R88D-KN06F-ECT-L/-KN10F-ECT-L (600W ~ 1.0kW)
3상 AC400V 용 R88D-KN15F-ECT-L (1.5kW)



3상 AC400V 용 R88D-KN20F-ECT-L (2kW)





3상 AC400V 용 R88D-KN30F-ECT-L (3kW)



리니어 모터

● 코어 타입 리니어 모터

· 가동자
 ·  R88L-EC-FW-0303/-0306

· 고정자

* M5 나사를 사용하십시오.



· 가동자

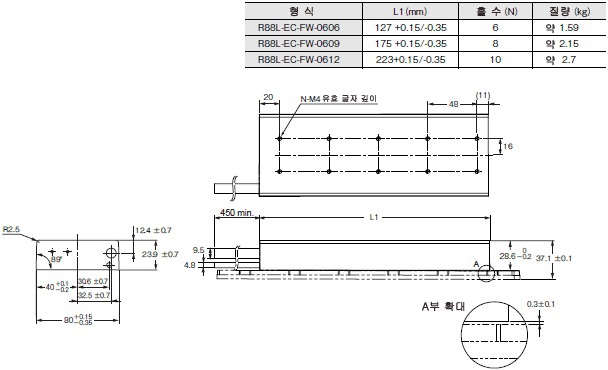

· R88L-EC-FW-0606/-0609/-0612

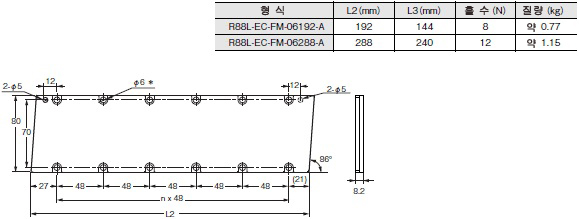

· 고정자

* M5 나사를 사용하십시오.



· 가동자
· R88L-EC-FW-1112/-1115



＊1. 케이블 450mm를 포함한 질량입니다.
＊2.. 조립 치수입니다.



· 고정자

* M5 육각구멍부착 저두볼트를 사용해 주십시오..

● 코어레스 리니어 모터



· 가동자
· R88L-EC-GW-0303/-0306/-0309



＊케이블 950mm를 포함한 질량입니다.

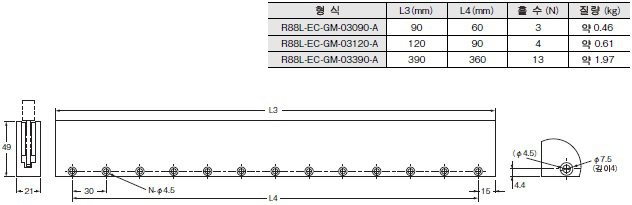

· 고정자

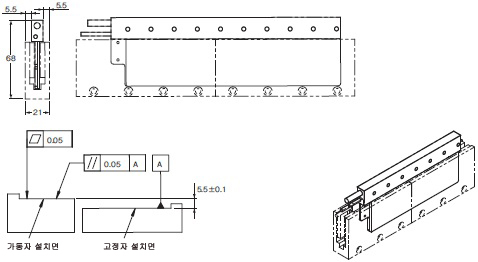

· 조합도



· 가동자
· R88L-EC-GW-0503/-0506/-0509



· 고정자

· 조합도

정보 갱신 : 2021/08/16
