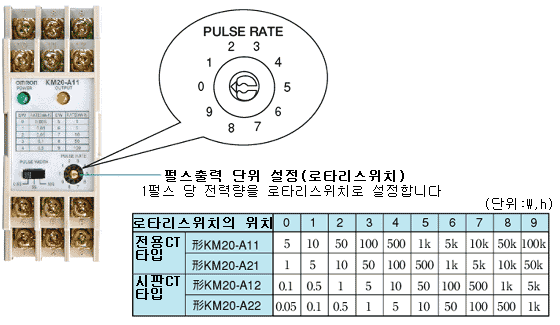

아래 그림의 로타리스위치에 의해 설정하여 주십시오
공장 출하시는 “0”으로 설정되어 있습니다


■펄스 출력 단위 구하는 방법
(1) KM20-A11의 경우(전용 CT타입)
전용 CT를 사용하고 있기 때문에 일차측 전력량을 그대로 설정 눈금으로 하여주십시오.
1kW 마다 펄스를 출력시키고 싶은 경우는 로타리스위치의 「눈금 5」에서
1kW•h로 설정합니다.

(2) KM20-A12의 경우(시판 CT타입)
1펄스 당 전력량= KM20의 펄스 출력 단위×CT 비가 됩니다.
사용하는 변류기가 100/1A (CT비=100) 때는 로타리스위치의 「눈금 4」에서
펄스 출력 단위를 10W•h로 설정하면 1 펄스 당 전력량=10W•h×100=1kW•h가 됩니다.
