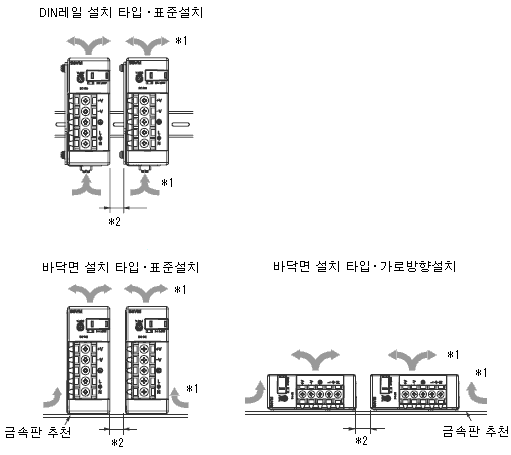

하기 그림을 참조해 주십시오.

* 1　： 　공기의 대류（150W이하）

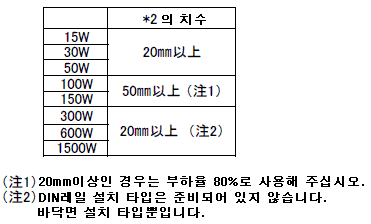

* 2　： 　용량에 따라 다릅니다. 하기표를 참조해 주십시오.





하기 그림은 150W이하 타입의 외관 이미지로 작성하였습니다.
　　　 　




　[ 바닥면 설치 타입 ・ 상향 설치 ]　

위쪽의 S8VM이 아래쪽 S8VM의 열영향을 받게 되므로, 불가능합니다.
　　　

　
■ 공냉(空冷)방식에 대하여
　　　
　　■ 15 W, 30 W, 50 W, 100 W, 150 W타입

　　자연 공냉입니다. 　
　　전원 본체 주변의 공기가 대류하도록 설치해 주십시오.
　　복수대를 나란히 설치할 경우는 20㎜이상 열어 주십시오.
　　（100 W, 150 W의 경우는 50㎜이상으로서 해 주십시오.）
　

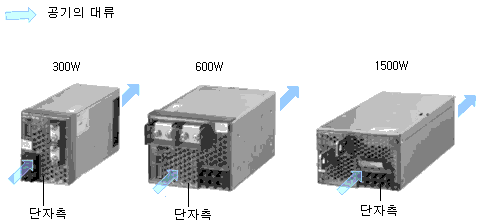

　　■ 300W, 600W, 1500W타입

　　팬에 의한 강제 공냉 방식입니다.
　　냉각 효과가 저하하므로, 통풍구(팬 설치면과 그 반대측)를 막지 말아 주십시오.




□ 공통 주의사항
　　
　각 설치 방향마다 디레이팅 곡선(경감 곡선)내에서 사용해 주십시오.
　설치 상태에 따라 방열성이 악화되어, 가끔 내부 부품이 열화ㆍ파손될 우려가 있습니다.
　지정된 설치 방향이외로는 사용하지 마십시오.

　　
