하기를 참조해 주십시오.

설치 방향에 따라 디레이팅 곡선(경감 곡선)이 다릅니다.

카탈로그에 기재된 디레이팅 곡선을 확인하신 후, 사용 주위 온도, 부하율 모두 디레이팅 곡선내에서 사용해 주십시오.


■ 形S8VM　15, 30, 50, 100, 150W 타입　

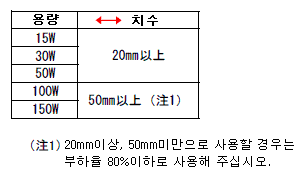

의 치수는 용량에 따라 다릅니다. 하기표를 참조해 주십시오.
　　

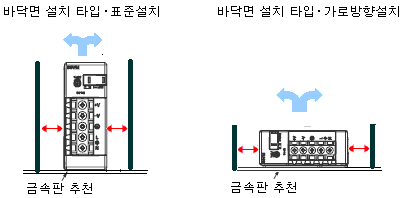

■ 形S8VM　300, 600, 1500W 타입

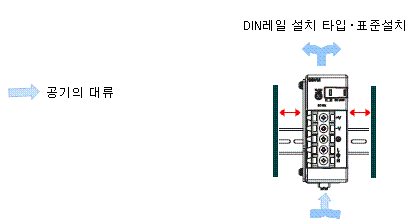

◆ 하기와 같이 공기의 대류 방향으로 설치할 경우, 공기의 대류 관계로 스페이스에 제약이 있습니다.
용량에 따라 부착 치수가 다릅니다.




【관련 항목】

☞ S8VM 복수대를 나란히 설치할 경우
☞ S8VM 설치 방향
