■ 15W, 30W, 50W, 100W, 150W 타입　

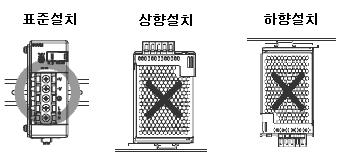

　　◆ DIN레일 설치 타입（形S8VM-□□□□□D）
　　

　　

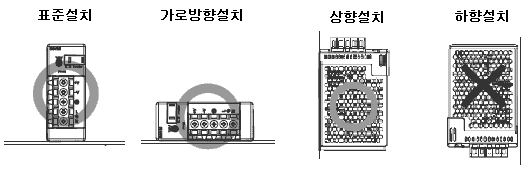

　　◆ 바닥면 설치 타입（形S8VM-□□□□□□）


　　　＊설치면은 금속판을 사용해 주십시오.

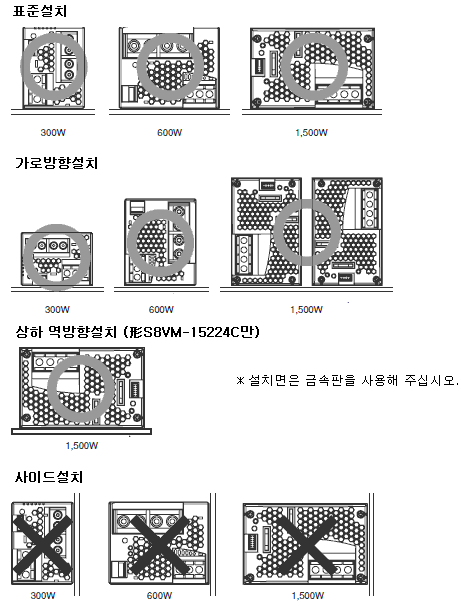

■ 300, 600, 1500W 타입
　
　　◆ 바닥면 설치 타입（形S8VM-□□□□□□）
　


□ 주의 사항

　각 설치 방향은디레이팅 곡선(경감 곡선)내에서 사용해 주십시오.
　설치 상태에 따라 방열성이 악화되어, 가끔 내부 부품이 열화ㆍ파손될 우려가 있습니다.
　지정된 설치 방향이외로는 사용하지 마십시오.
　　
【관련 항목】

☞ S8VM의 설치 피치

☞ S8VM 복수대를 나란히 설치할 경우

☞ 설치 나사의 사양・삽입 깊이에 대해서
