온도 조절기, 타이머, 카운터 등의 전원과 접속하는 부하의 전원을 공용으로 하는 경우는 다음과 같이 접속해 주십시오.

1) 기기의 전원 단자에 전원을 접속합니다.
2) 기기의 전원의 한쪽과 출력 접점의 한 쪽을 단락합니다.
3) 기기의 전원의 다른 쪽을 부하에 접속합니다.
4) 부하의 다른 쪽을 기기의 출력 접점의 다른 쪽에 연결합니다.

■ 연결 예시

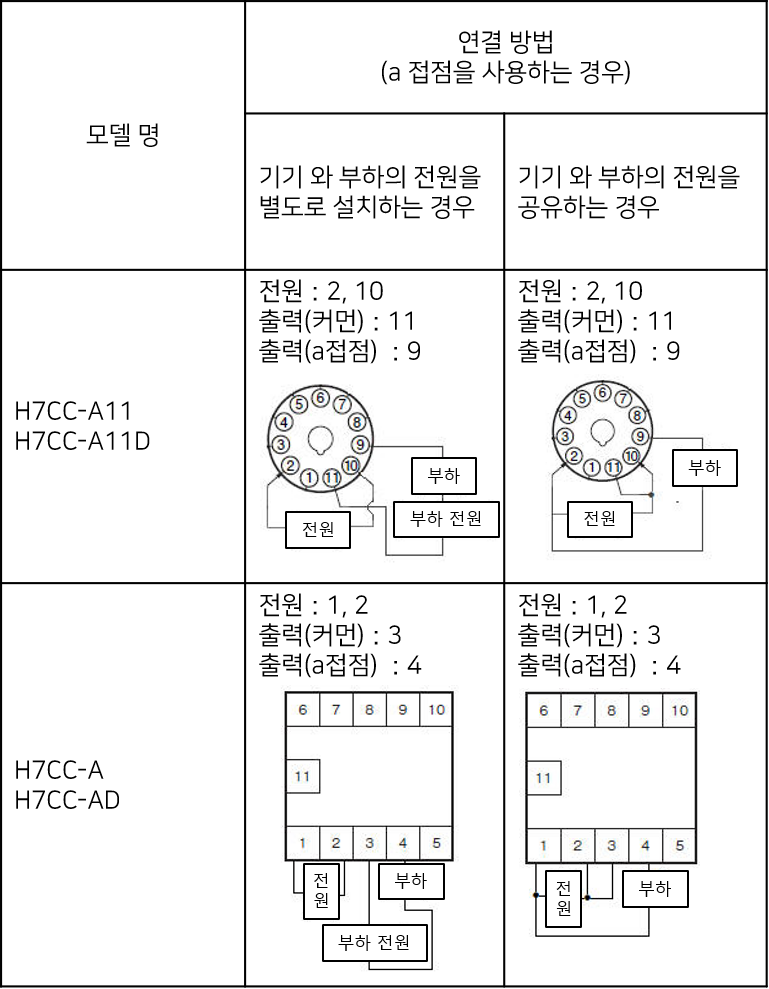

1) 카운터

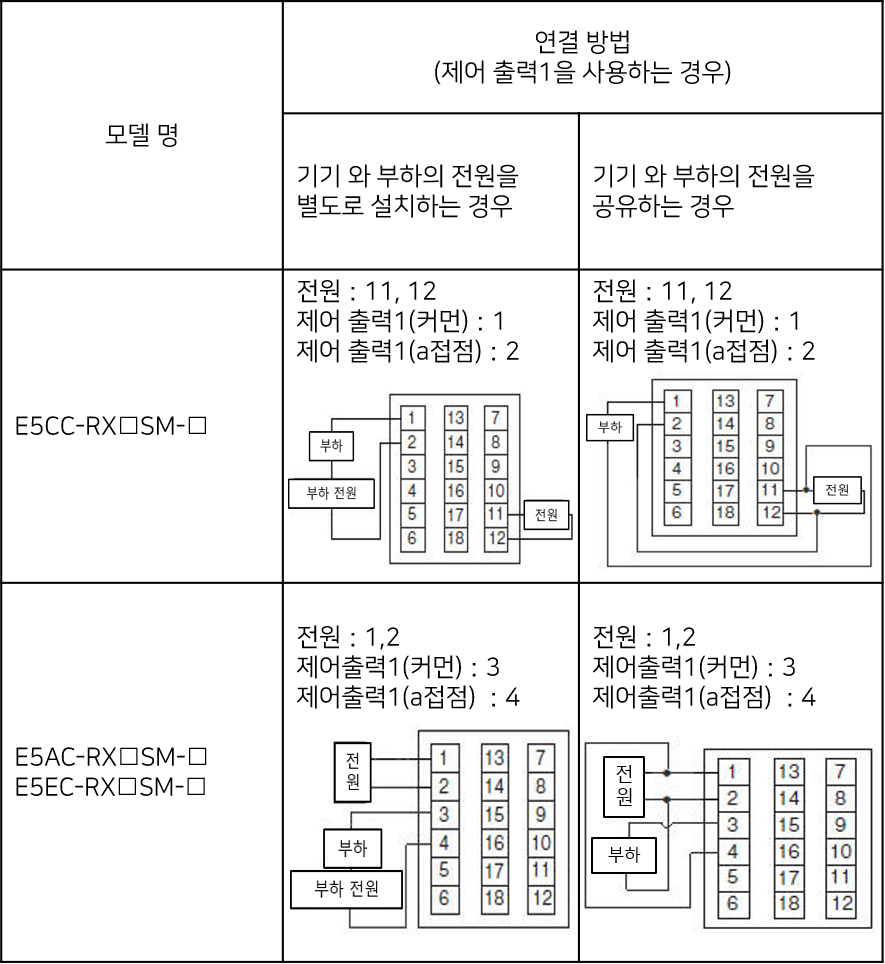

2) 온도 조절기

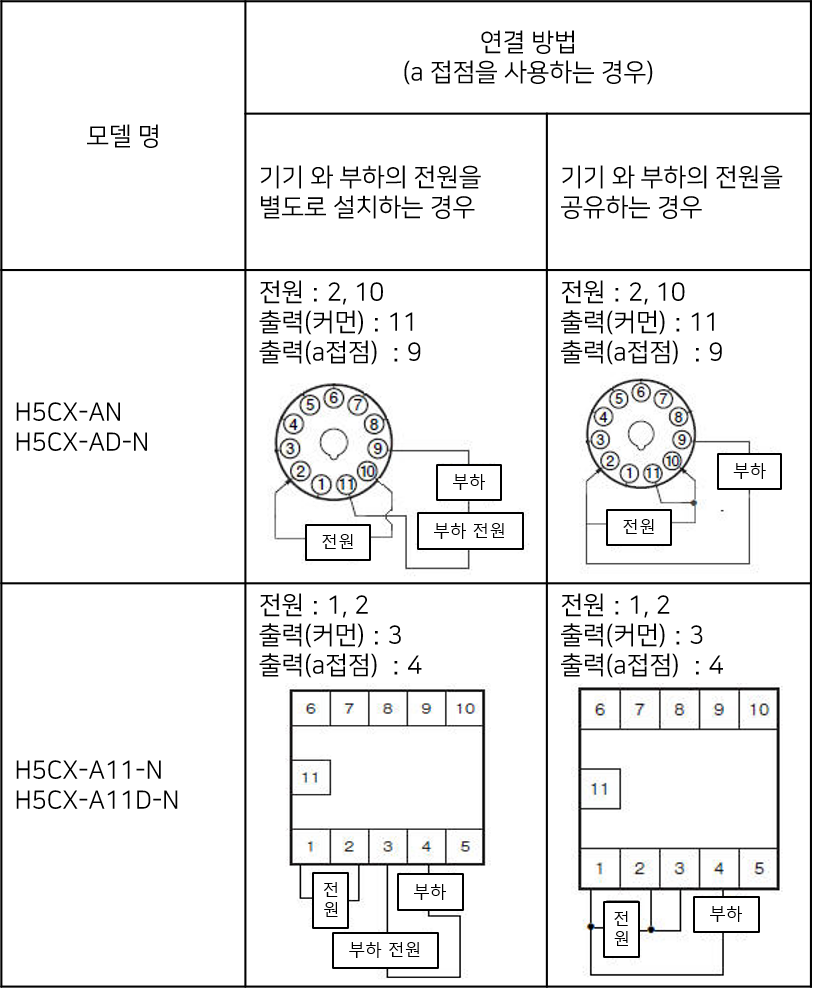

3) 타이머
