스위칭 전원 공급 장치 (240 / 480 / 960W 타입)
S8VK-WA
삼상 200V 입력 사양이 출시. 반도체 · FPD 산업에서 요구되는 상 평형 문제를 해결. 3 개의 LED로 이상 개소의 조기 식별을 지원, 150 % 피크 전류에서 높은 용량 성 부하의 기동이 가능
 마이 페이지에 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
|
상세사양
|
외형도
|
자료 다운로드
|

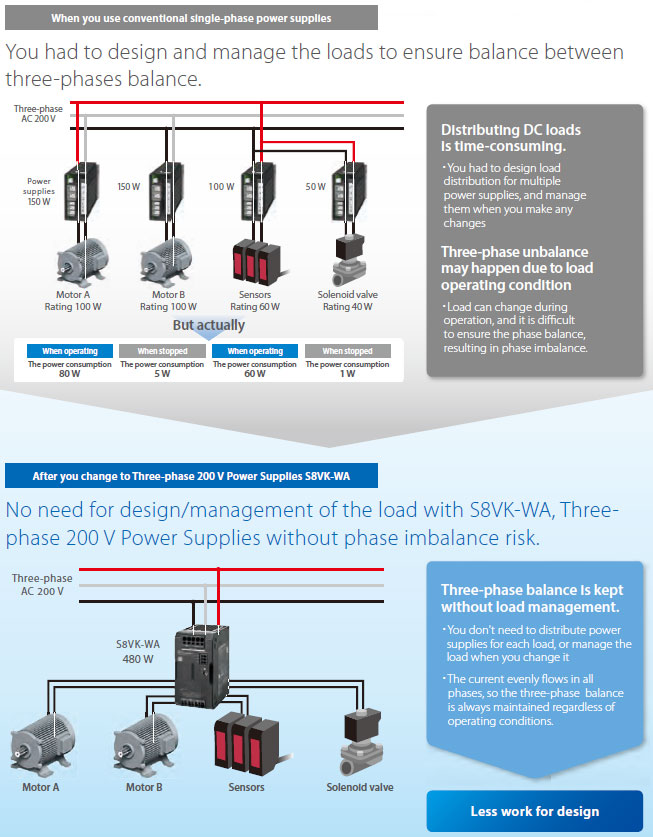

단상 전원 공급 장치에서 번거로운 설계 대응이 불필요, 삼상 200V 전원 공급 장치가 "삼상 평형" 불균형 위험을 단번에 해소


그 밖에도 설계를 간소화하는 기능이 가득, 컴팩트하기 때문에 대체 설계에도 안심

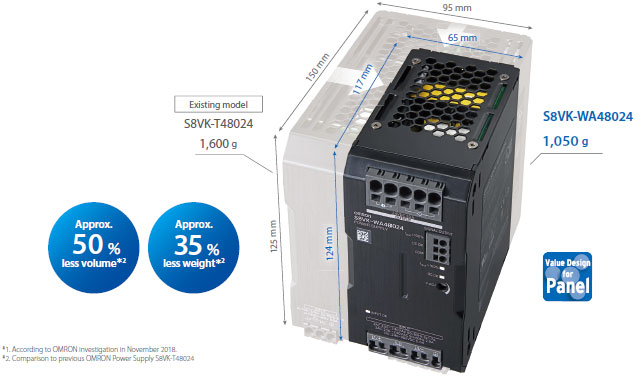

세계 최소 * 1 클래스의 컴팩트 사이즈

고용량에서도 슬림 한 모양.
기존 제품과 비교해도 절반 이하의 공간에 들어갑니다.
슬림한 형상으로 밀착 설치 가능합니다.


제어반 내의 제품 사양에 대한 일반적인 생각 "Value Design for Panel (이하 Value Design)"는 고객의 제어반에 새로운 가치를 제공합니다.
Value Design에 대응 한 제품을 함께 사용함으로써 제어반의 가치가 더욱 높아집니다.

정격 전류 150 %의 피크 전류에서 모터 부하 등의 일시적인 전류 증가에 대응


전동 실린더 등 모터로 구성하는 기기는 시작할 때 일시적으로 큰 전류가 흐릅니다.
피크 부하 대응 기능이 없는 전원 공급 장치는 최대 전류가 정격 전류를 초과하는 과전류 보호 작용 출력 전류가 제한되기 때문에 최대 전류보다 큰 정격 출력의 파워 서플라이를 선정 할 필요가 있습니다.

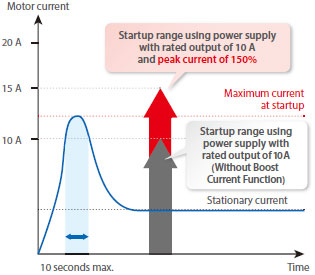

예를 들어, 아래 그림과 같이 최대 전류가 10A를 초과하는 경우, 정격 20A의 전원 공급이 필요합니다.
S8VK-WA는 정격 출력 150 %의 전류가 10 초 동안 사용할 수있는 피크 부하 대응 기능이 있기 때문에 아래와 같은 경우 정격 출력 전류가 10A의 전원 공급도 안정적으로 시작할 수 있습니다.




게다가 보전시 곤란한 일도 해소, 또한 보전 대응이 가능하고 조기 복구를 지원


전원 공급 장치의 보전에 이런 고민은 없습니까?


장치가 정지되고, 전원 공급 장치의 출력이 나오지 않습니다.

원인을 파악하기 위해 배선 분리 및 테스터에 의한 검사가 필요하므로 대책에 시간과 공정이 걸립니다.

문제들

· 원인이 명확하지 않은 경우
· 고장을 재현할 수 없는 경우
·  파워 서플라이를 교체해도 문제가 반복되는 경우


기본 유지 관리 지점 표시기는 시작 위치를 나타냅니다.


S8VK-WA라면 전원 공급 장치의 입력측 / 기기 본체 / 출력측의 어디에 원인이 있는지, 배선 분리 및 테스터가 없어도 쉽게 알 수 있습니다.

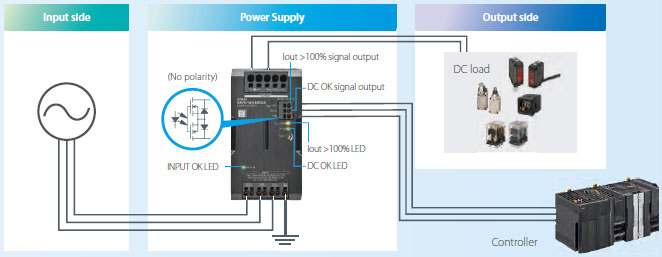

LED와 신호 출력 전원 공급 상태를 나타냅니다.

LED와 연동하는 신호 출력 제어반을 닫은 상태에서도 컨트롤러 등을 사용하여 전원 공급 상태를 확인할 수 있습니다. 문제의 상황과 필요한 유지 보수가 명확하게 되어, 다운 타임을 절감합니다.

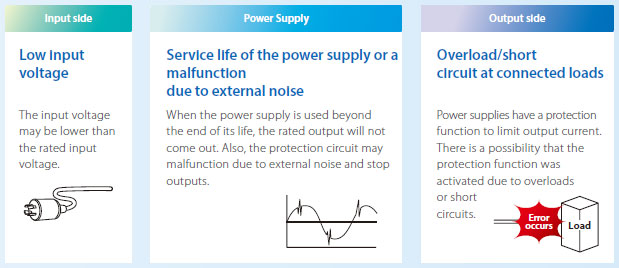

출력이 나오지 않을 때의 일반적인 원인

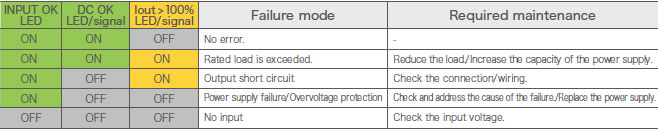

LED / 신호 출력 패턴과 필요한 유지 보수

각 LED / 신호의 기능

INPUT OK LED ········ 입력 전압이 허용 범위 하한치 이상일 때 점등
DC OK LED / 신호 ······· 출력 전압이 정격 출력 전압의 90 % 이상일 때 점등 / 출력
Iout > 100 % LED / 신호 ... 출력 전류가 정격 출력 전류를 초과 때 점등 / 출력
