스위칭 파워 서플라이(240/480/960/2000W 타입)
S8VK-WA
3상 200V~240V 입력으로 3상 평형 문제 해결
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
|
종류
상세사양
외형도
|
자료 다운로드
|

정격/성능/기능

용량 240W 480W 960W
출력 전압(DC) 24V 24V 24V
효율 *1 3상
AC200V 입력 시
93% typ. 94% typ. 95% typ.
단상·2상
AC200V 입력 시
92% typ.  93% typ. 94% typ.
3상
AC230V 입력 시
93% typ. 94% typ. 95%  typ.
단상·2상
AC230V 입력
93% typ. 94% typ. 95% typ.
입력조건 입력 전압 범위 *2 3상/단상/2상
AC170~264V, AC265~300V(1초)
DC240~350V
주파수 *2 50/60Hz(47~63Hz)
입력 전류 *1 3상
AC200V 입력 시
0.80A typ. 1.6 typ. 3.1 typ.
단상·2상
AC200V 입력 시
1.4 typ. 2.6 typ. 5.2 typ.
3상
AC230V 입력 시
0.70A typ. 1.4 typ. 2.7 typ.
단상·2상
AC230V 입력 시
1.2 typ. 2.3 typ. 4.5 typ.
역률 *1 0.9 이상
누설 전류 *3 3상
AC200V 입력 시
1mA 이하
3상
AC230V 입력 시
1mA 이하
돌입 전류 *4
25°C,

콜드 스타트 )
3상
AC200V 입력 시
13 typ. 13 typ. 14 typ.
3상
AC230V 입력 시
15 typ. 15 typ. 16 typ.
출력
특성
정격 출력 전류 10A 20A 40A
피크 전류 15A 30A 60A
전압 조정 범위 *5 24~29.5V(V.ADJ 사용) 24~28V(V.ADJ 사용)
리플 노이즈
전압 *6
3상
AC200~240V 입력 시
50mVp-p 이하
주파수 대역 20MHz 시
120mVp-p 이하
주파수 대역 20MHz 시
60mVp-p 이하
주파수 대역 20MHz 시
입력 변동 영향 *7 0.5% 이하
부하 변동 영향 *8 1.5% 이하
온도 변동 3상
AC200 ~ 240V
입력 시
0.05%/°C 이하
기동 시간 *9 3상
AC200V 입력 시
1,000ms 이하
3상
AC230V 입력
1,000ms 이하
출력 유지
시간 *9
3상
AC200V 입력 시
35ms typ. 30ms typ. 25ms typ.
3상
AC230V 입력 시
35ms typ. 30ms typ. 25ms typ.
추가
기능
과전류 보호 있음
 자동 리셋, 간헐 동작형

아래의 「●과전류 보호」를 참조하십시오.
과전류 보호(단자대용) 없음
과전압 보호 있음
정격 출력 전압의 130% 이상
전원 차단(단전 복귀)
아래의
「●과전압 보호」를 참조하십시오.
직렬 운전 가능(2대까지, 외부 다이오드 필요)
병렬 운전 가능(2대까지)
데이터 시트의
「●병렬 운전에 대해」를 참조하십시오.
INPUT OK 표시등 있음(LED : 녹색)
DC OK 표시등 있음(LED : 녹색)
Iout > 100% 표시등 있음(LED : 황색)
DC OK 신호 출력 있음(MOS FET 릴레이 출력 DC30V max, 50mA max)
Iout > 100% 신호 출력 있음(MOS FET 릴레이 출력 DC30V max, 50mA max)
절연
내압
내전압 1AC3.0kV 1min(입력 단자 일괄)과
(출력 단자, 신호 출력 단자 일괄) 간 컷오프 전류 20mA
AC2.0kV 1min(입력 단자 일괄)과 ( 3753_sp_1_1)간 컷오프 전류 20mA
AC1.0kV 1min(출력 단자, 신호 출력 단자 일괄)과
3753_sp_1_1
)간 컷오프 전류 25mA(240W/480W/960W)
AC1.0kV 1min(출력 단자, 신호 출력 단자 일괄)과
3753_sp_1_1)간 컷오프 전류 40mA( 2000W)
AC0.5kV 1min(출력 단자 일괄)과
(신호 출력 단자 일괄) 간 컷오프 전류 10mA
절연 저항 100MΩ 이상, DC500V(출력 단자, 신호 출력 단자 일괄)와
(입력 단자 일괄· 3753_sp_1_1
)간
환경 사용 주위 온도 *10 -40~+70℃(온도에 의한 디레이팅 유)(결로 및 빙결하지 않을 것)
보관 온도 -40~+85℃(결로 및 빙결하지 않을 것)
사용 주위 습도 95%RH 이하(보존 습도 95%RH 이하)
내진동 10~55Hz, 최대 5G 편진폭 0.42mm 3방향 각 2h
내충격 294m/s 2 , ±X, ±Y, ±Z 각 방향 3회
신뢰성 MTBF *11 13.5만 시간 이상 13.5만 시간 이상 6만시간 이상
기대 수명 *12 10년 이상
구조 무게 800g 이하 1,050g 이하 1,750g 이하
냉각 팬 없음
보호 등급 EN/IEC 60529에 따른 IP20
표준 고조파 억제 EN 61000-3-2 적합(단상·2상)*13
JIS C 61000-3-2 준거(3상·단상·2상)
EMI 잡음 단자 전압 EN 61204-3 Class B,
EN 55011 ClassB 적합(3상)

EN 61204-3 Class A,
EN 55011 ClassA 적합(단상·2상)
EN 61204-3 Class B,
EN 55011 ClassB 적합(3상)
EN 61204-3 Class B,
EN 55011 ClassB 적합(단상·2상 *15)
EN 61204-3 Class A,
EN 55011 ClassA 적합(단상· 2상)
방사 방해 전계 강도
EMS EN 61204-3 high severity levels
안전 표준 UL 508 (Listing)
CSA C22.2 No.107.1 (cUL)
UL 62368-1(Recognition) OVCⅡ(?3000m) Pol2
CSA C22.2 No.62368-1(cUR) OVCⅡ(?3000m) Pol2
EN/IEC 62477-1 OVCⅢ(?2000m) OVCⅡ(2000m<and?3000m) Pol2
EN/IEC 62368-1 OVCⅡ(?3000m) Pol2
EAC(TR CU 004/2011, TR RCM(EN61000-6-4)
PELV(EN/IEC 60204-1) 준거
EN/IEC 61558-2-16 준거
SEMI 표준 SEMI F47-0706(3상·단상·2상 AC200~240V 입력 시) 준거

용량 2000W
출력 전압(DC) 24V 48V
효율 *1 3상
AC200V 입력 시
95% typ. 96% typ.
단상·2상
AC200V 입력 시
95% typ. 95% typ.
3상
AC230V 입력 시
96%  typ. 96% typ.
단상·2상
AC230V 입력
95% typ. 96% typ.
입력조건 입력 전압 범위 *2 3상·단상·2상
AC170~264V, AC265~300V(1초)
DC240~384V
주파수 *2 50/60Hz(47~63Hz)
입력 전류 *1 3상
AC200V 입력 시
6.5A typ. 6.9A typ.
단상·2상
AC200V 입력 시
11A typ. 12A typ.
3상
AC230V 입력 시
5.7A typ. 6.0A typ.
단상·2상
AC230V 입력 시
9.5A typ. 10A typ.
역률 *1 0.9 이상
누설 전류 *3 3상
AC200V 입력 시
3.5mA 이하 3.5mA 이하
3상
AC230V 입력 시
3.5mA 이하 3.5mA 이하
돌입 전류 *4
25°C,

콜드 스타트 )
3상
AC200V 입력 시
18A typ. 22A typ.
3상
AC230V 입력 시
16A typ. 16A typ.
출력
특성
정격 출력 전류 85A 45A
피크 전류 127.5A 67.5A
전압 조정 범위 *5 24~28V(V.ADJ 사용) 48~56V(V.ADJ에서)
리플 노이즈
전압 *6
3상
AC200~240V 입력 시
170mVp-p 이하
주파수 대역 20MHz 시
190mVp-p 이하
주파수 대역 20MHz 시
입력 변동 영향 *7 0.5% 이하
부하 변동 영향 *8 1.5% 이하
온도 변동 3상
AC200 ~ 240V
입력 시
0.05%/°C 이하
기동 시간 *9 3상
AC200V 입력 시
1,000ms 이하
3상
AC230V 입력
1,000ms 이하
출력 유지
시간 *9
3상
AC200V 입력 시
25ms typ. 25ms typ.
3상
AC230V 입력 시
25ms typ. 25ms typ.
추가
기능
과전류 보호 있음
역L수하형, 자동리셋

단, 정격을 초과하는 전류를 계속하는 경우는 차단
전단복귀
아래의

「●과전류 보호」를 참조해 주십시오.
과전류 보호(단자대용) 있음
역L수하형, 자동리셋

단, 과전류 보호(단자대용)가 계속되는
경우는 차단
전단복귀
아래의

「●과전류 보호」를 참조해 주십시오.
없음
과전압 보호 있음
정격 출력 전압의 130% 이상
전원 차단(단전 복귀)
아래의
「●과전압 보호」를 참조하십시오.
직렬 운전 가능(2대까지, 외부 다이오드 필요)
병렬 운전 가능(2대까지)
데이터시트의
「●병렬 운전에 대해」를
참조해 주십시오.

병렬 운전용 스위치를「PARALLEL」측
(정격 출력 전류를 80%로 제한)으로

사용해 주십시오.
INPUT OK 표시등 있음(LED : 녹색)
DC OK 표시등 있음(LED : 녹색)
Iout > 100% 표시등 있음(LED : 황색)
DC OK 신호 출력 있음(MOS FET 릴레이 출력 DC30V max, 50mA max)
Iout > 100% 신호 출력 있음(MOS FET 릴레이 출력 DC30V max, 50mA max)
절연
내압
내전압 1AC3.0kV 1min(입력 단자 일괄)과
(출력 단자, 신호 출력 단자 일괄) 간 컷오프 전류 20mA
AC2.0kV 1min(입력 단자 일괄)과 ( 3753_sp_1_1)간 컷오프 전류 20mA
AC1.0kV 1min(출력 단자, 신호 출력 단자 일괄)과
3753_sp_1_1
)간 컷오프 전류 25mA(240W/480W/960W)
AC1.0kV 1min(출력 단자, 신호 출력 단자 일괄)과
3753_sp_1_1)간 컷오프 전류 40mA( 2000W)
AC0.5kV 1min(출력 단자 일괄)과
(신호 출력 단자 일괄) 간 컷오프 전류 10mA
절연 저항 100MΩ 이상, DC500V(출력 단자, 신호 출력 단자 일괄)와
(입력 단자 일괄· 3753_sp_1_1
)간
환경 사용 주위 온도 *10 -40~+70℃(온도에 의한 디레이팅 유)(결로 및 빙결하지 않을 것)
보관 온도 -40~+85℃(결로 및 빙결하지 않을 것)
사용 주위 습도 95%RH 이하(보존 습도 95%RH 이하)
내진동 10~55Hz, 최대 5G 편진폭 0.42mm 3방향 각 2h
내충격 147m/s 2 , ±X, ±Y, ±Z 각 방향 3회
신뢰성 MTBF *11 3.6만시간 이상
기대 수명 *12 10년 이상
구조 무게 3,200g 이하
냉각 팬 없음
보호 등급 EN/IEC 60529에 따른 IP20
표준 고조파 억제 EN 61000-3-2 적합(단상·2상)*13
JIS C 61000-3-2 준거(3상·단상·2상)*14
EMI 잡음 단자 전압 EN 61204-3 Class B, EN 55011 ClassB 적합
(3상·단상·2상)
방사 방해 전계 강도
EMS EN 61204-3 high severity levels
안전 표준 UL 508 (Listing)
CSA C22.2 No.107.1 (cUL)
UL 62368-1(Recognition) OVCⅡ(?3000m) Pol2
CSA C22.2 No.62368-1(cUR) OVCⅡ(?3000m) Pol2
EN/IEC 62477-1 OVCⅢ(?2000m) OVCⅡ(2000m<and?3000m) Pol2
EN/IEC 62368-1 OVCⅡ(?3000m) Pol2
RCM(EN61000-6-4)
PELV(EN -1) 준거
EN/IEC 61204-7 준거
SEMI 표준 SEMI F47-0706(3상·단상·2상 AC200~240V 입력 시) 준거

*1. 정격 출력 전압 및 정격 출력 전류의 경우의 값입니다.
*2. 인버터에 따라서는 출력 사양으로서 출력 주파수를 50/60Hz로 표시되고 있는 것도 있습니다만, 제품의 내부 온도 상승에 의해 발연·소손의 우려가 있으므로, 인버터의 출력을 제품의 전원으로서 사용 하지 마십시오. 입력에 UPS를 연결하는 경우 구형파 출력의 것은 연결하지 마십시오. 제품의 내부 온도 상승에 의해 발연·소손의 우려가 있습니다.
*3. 전기용품 안전법에 따라 정해진 값입니다.
*4. 25℃, 콜드 스타트의 경우의 값입니다. 아래의 ● 돌입 전류, 기동 시간, 출력 유지 시간을 참조하십시오.
* 5. V.ADJ의 볼륨 조작에서는 전압 가변 범위 이상으로 전압이 상승합니다.
출력 전압을 가변하는 경우에는 제품의 출력 전압을 확인하여 부하가 파손되지 않도록 주의해 주십시오.
*  6. 정격 출력 전압 및 정격 출력 전류의 경우의 값입니다. 사용 주위 온도가 25℃인 경우.
* 7. 정격출력전압 또한 정격출력전류에 있어서 입력전압을 허용입력전압의 범위에서 천천히 변화시켰을 때의 출력전압의 변동의 최대값입니다.
* 8. 입력 전압이 AC200~240V인 경우에 출력 전류를 0A~정격 출력 전류의 범위에서 천천히 변화시켰을 때의 출력 전압의 변동의 최대값입니다.
*
9. 정격출력전압 또한 정격출력전류 또한 상온(25℃)의 경우의 값입니다. 아래의 ● 돌입 전류, 기동 시간, 출력 유지 시간을 참조하십시오.
*
10.-40~-25℃에 대해서는, 입력 전압의 투입으로부터 정격 출력 전압이 나오기까지 시간이 걸리는 경우가 있습니다.
* 11. MTBF는 JEITA RCR-9102에 따라 계산된 값입니다.
*
12.「사용하기 전에」의「예방 보전을 위한 권장 교환 시기와 정기적인 교환의 권장」을 참조해 주십시오.
* 13. 3상 AC200~240V 입력은 EN61000-3-2 대상외가 됩니다.
    2000W는 다음 조건에서 EN61000-3-2 적합.
    2000W : 정격출력전압 또한 정격출력전류의 75% 이하
* 14.정격 출력 전압 또한 정격 출력 전류 * 15. 아래 그림의 구성으로 ClassB에 적합합니다.
S8VK-WA 사양 3



규격 대응에 대해

EN/IEC 60204-1의 PELV 출력에 대응하는 경우는 출력 마이너스측(-V)을 PE에 접지해 주십시오.
EN/IEC 61558-2-16, EN/IEC 61204-7에 대해서
 EN/IEC 60204-1(기계 안전) 취득시, 제어 회로에는 제어 트랜스를 개입할 필요가 있습니다만,
   OVCⅢ로 안전 규격을 취득 하고 있는 제품 혹은 EN/IEC 61558-2-16 또는 EN/IEC 61204-7에 준거한 트랜스를
   채용한 제품에서는 제어 트랜스가 필요하지 않을 수 있습니다.

DC 입력 시 안전 규격 대상에 대해
 <S8VK-WA240, 480, 960>
 DC 입력 시에는 UL 62368-1, cUR(CSA C22.2 No. 62368-1), EN/IEC 62368-1, EN/ IEC62477-1,
   EN/IEC 61558-2-16이 안전규격 대상이 됩니다.

 <S8VK-WA202>
 DC 입력 시에는 UL 62368-1, cUR(CSA C22.2 No. 62368-1), EN/IEC 62368-1, EN/IEC62477-1,
   EN/IEC 61204-7이 안전 규격 대상이 됩니다.

 각 규격의 인증품 퓨즈를 (L1/+)측에 접속하는 것으로 안전 규격에 적합하게 됩니다.
 또한 DC 입력 시에는 (L1/+)측을 (+), (L3/-)측을 (-)에 접속하여 사용해 주십시오.
 각 규격의 인증품 퓨즈의 선정에 대해서는 데이터 시트의 「●추천 회로 차단기, 퓨즈」를 참조해 주십시오.

돌입 전류, 기동 시간, 출력 유지 시간

S8VK-WA 사양 5

주. 병렬 운전 또는 백업 운전 시 정상 돌입 전류의 2배가 흐릅니다.
     따라서
퓨즈의 용단 특성과 차단기의 동작 특성을 확인하여 돌입 전류에 의해 외부 퓨즈가 단선되거나
       차단기가 동작하지 않도록 하십시오.

과전류 보호

과부하 보호 회로는 단락 전류 및 과전류로부터 제품을 보호합니다.

<S8VK-WA240, 480, 960> *1*2

부하 전류가 정격 전류의 151%~175%에 도달하면 출력 전압이 자동으로 낮아집니다.
과부하 상태가 해제되면 출력 전압이 자동으로 정상 상태로 복구됩니다.

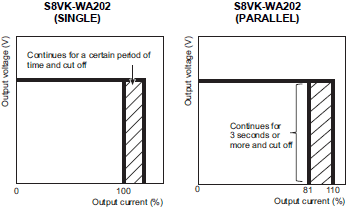

<S8VK-WA202>(병렬 운전용 스위치:SINGLE)*1*2*3

부하 전류가 정격 전류의 151%~175%에 도달하면 출력 전압이 자동으로 낮아집니다.
과부하 상태가 해제되면 출력 전압이 자동으로 정상 상태로 복구됩니다.

출력 전압은 다음 조건에서 차단됩니다.
정격 이상의 전류가 5초 이상 지속되는 경우
과전류 보호로 인해 출력 전압이 저하된 상태에서 3초 이상 지속
  복귀는 입력 전압을 OFF하고 3분 이상 방치한 후 입력 전원을 재투입해야 합니다.

<S8VK-WA202>(병렬 운전용 스위치:PARALLEL)*1*2*3

부하 전류가 정격 전류의 81%~110%에 도달하면 출력 전압이 자동으로 낮아집니다.
과부하 상태가 해제되면 출력 전압이 자동으로 정상 상태로 복구됩니다.

출력 전압은 다음 조건에서 차단됩니다.
• 과부하 보호로 인해 출력 전압이 낮아지는 동안 과부하 상태가 3초 이상 지속됩니다.
보호 기능을 재설정하려면 입력 전원을 3분 이상 껐다가 다시 켜십시오.

S8VK-WA 사양 10
S8VK-WA 사양 11

* 1.단락 및 과전류 상태에서의 사용이 계속되면 드물게 내부 부품의 열화·파손이 되는 경우가 있습니다.
   Iout>100% 표시등이 점등되어 있지 않은지, 혹은 Iout>100% 신호 출력이 OFF인 것을 확인 후 사용해 주십시오.
* 2.만일의 경우, 내부 부품의 열화·파손을 생각할 수 있으므로 부하측의 돌입 전류, 과부하 상태가 발생하는 어플리케이션에 사용하지 마십시오.
* 3.입력 전원의 재투입은 반드시 원인을 제거한 후에 실시해 주십시오.

<S8VK-WA20224만>(단자대용)

출력의 각 단자에 대해 출력 전류 45A를 초과하는 전류를 10초 이상 연속적으로 사용하면 과전류 보호 기능이 작동합니다.
각 단자의 최대 전류가 45A 이하로 제한되고 출력 전압도 감소합니다. 과전류 상태가 해제되면 출력 전류와 출력 전압은 자동으로 정상 상태로 복귀합니다. 또한, 과전류 보호로 인해 출력 전압이 낮아진 상태에서 3초 이상 지속될 경우 출력 전압을 차단한다. 복귀는 입력 전압을 OFF하고 3분 이상 방치한 후 입력 전원을 재투입해야 합니다.

S8VK-WA 사양 13

주1. 출력 단자의 정격 전류는 1단자당 45A입니다.
       단자의 정격 전류를 초과하는 전류가 흐르는 경우 반드시 여러 개의 단 자를 동시에 사용해야 합니다.
 2. 출력 단자 1극이라도 과전류 보호가 걸리면 모든 단자의 출력 전압이 저하됩니다.
 3. 배선에 흐르는 전류가 동일하도록 부하 연결 전선의 길이, 굵기가 같아야 합니다.

과전압 보호

제품 내부 환류회로의 고장 등으로 부하에 과전압이 걸리지 않도록 과전압을 감지합니다.
정격 출력 전압의 약 130% 이상의 과전압이 출력되면 출력 전압을 차단합니다.
복귀는 입력 전원을 OFF하고 3분 이상 방치한 후 입력 전원을 재투입하십시오.
참고. 입력전원 재투입은 반드시 원인을 제거한 후 다시 입력전원을 투입하십시오.

INPUT OK 표시등

입력 전압이 허용범위 하한값 이상일 때 표시등이 켜집니다.
주. 표시등이 점등되지 않더라도 전압이 인가되어 있을 수 있으므로 배선 작업 시 입력 전압을 확인하시기 바랍니다.

DC OK 표시등?신호 출력

출력 전압이 정격 출력 전압의 90% 이상일 때 표시등이 점등되며, 제품 내부의 MOS FET 릴레이가 통전(ON)됩니다.
주1. 표시등이 점등되지 않은 경우에도 출력 전압이 발생하는 경우가 있으므로,
       부하장치에 연결 시 출력 전압을 확인하시기 바랍니다.
 2. 신호 출력 기능은 제품의 출력 단자부의 전압을 모니터링하고 있습니다.
   부하에 인가되는 정확한 전압 상태를 확인하려면 부하단 전압을 측정하십시오.
 3. 출력 전압을 정격 출력 전압의 90% 미만으로 설정하면 표시등이 꺼지고 신호 출력이 꺼질 수 있습니다.

Iout>100% 표시등·신호 출력

출력 전류가 정격 출력 전류를 초과하면 표시등이 점등되고, 제품 내부의 MOS FET 릴레이가 도통(ON)합니다.
주1. 피크 전류 시 Iout>100% 표시등 점등, Iout>100% 신호 출력이 ON되는 경우가 있으나,
       ● 피크 전류('사용 전' 참조)의 사용 조건 내에서는 사용이 가능합니다.
 2. 병렬 운전 시 사용 조건 내에서도 Iout>100% 표시등/신호 출력이 동작하는 경우가 있으므로
        Iout>100% 표시등/신호 출력을 사용하지 마십시오.
 3. 단락 시 과전류 보호 기능에 의해 간헐적으로 동작합니다.
       이 경우 간헐적 동작에 따라 표시등이 점멸하고 Iout>100% 신호 출력이 ON/OFF를 반복하는 동작을 합니다.
       간헐 동작 시 Iout>100% 신호 출력의 최소 ON 시간은 5ms입니다. (S8VK-WA202형 제외)

신호 출력 단자의 사양(DC OK 신호 출력 단자와 COM 단자 사이, Iout>100% 신호 출력 단자와 COM 단자 사이)

신호 출력은 MOS FET 릴레이로 구성하여 극성이 없습니다.
30VDC max, 50mA max, ON시 잔류 전압 2V 이하, OFF시 누설 전류 0.1mA 이하
주1. 신호 출력은 내부에 전류 제한 회로를 갖추고 있지 않으므로 신호 출력 단자에 흐르는 전류가 50mA를
       초과하지 않도록 주의하십시오.
 2. 배선 후 정상적으로 작동하는지 확인하십시오.

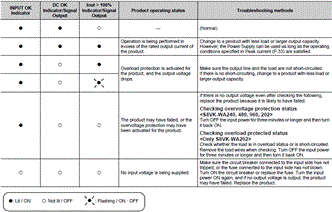

표시등/신호 출력을 통한 입력/제품/부하측 이상부위 파악 및 대처방법(보수부위 알림 기능)

INPUT OK, DC OK, Iout>100% 표시등/신호 출력을 통해 입력/제품/부하 측의 이상 부위를 파악할 수 있습니다.

타임차트 (제품 상태에 따른 표시등/신호 출력 동작)

<S8VK-WA240, 480, 960>

<S8VK-WA202>

특성 데이터

디 레이팅 곡선

Top of page
OMRON Korea 개인정보 처리방침 이용약관 및 권장환경 마케팅 정보 활용방침 주문에 관한 동의 사항
ⓒ Copyright OMRON Electronics Korea, 2008 - 2022. All Rights Reserved.
