온도 조절기 (디지털 조절계) (48 × 48mm 크기)
E5CD / E5CD-B
48 × 48mm 사이즈. 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립. 푸시 인 Plus 단자대 타입의 라인업을 추가
 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features
| Lineup | Specifications | Dimensions |
Features

숙련자의 조정을 AI 자동화. 생산 현장의 혁신, 시작된다.

사람의 개입없이 최적의 온도 제어를 자동으로 실현하여 생산성과 품질을 쉽게 달성 할 수 있습니다.

지금까지의 온도 조절기는 시운전 설정 및 변동 조정에 많은 시간이 걸릴뿐만 아니라 경험과 직감이 없으면 최적의 조정이 어렵고, 품질에 미치는 영향도 적지 않게있었습니다.
그래서 오므론는 숙련자와 같이 품질에 영향을 미치는 상태 변화를 파악하여 항상 최적의 상태로 자동으로 온도 제어가있는 "적응 제어 기술"탑재의 E5 □ D 시리즈를 개발.
시운전 조정의 번거 로움에서 현장을 자유롭게합니다.

생산 라인의 온도 변동 요인

E5CD 기능 3

그대답은 업계 최초 *의 "적응 제어 기술"탑재

본 제품에 탑재 된 '적응 제어 "이면 시운전시 · 안정시 각각 최적의 PID 값을 자동으로 산출.
또한 장치의 온도 제어 상태를 모니터링하고 워크 변화와 장비 변화 등에 대해 최적의 온도 제어가되도록 PID 값을 자동으로 조절할 수 있습니다.

E5CD 기능 4

* FA 용 범용 온도 조절기로 2017 년 3 월 현재 당사 조사.

[포장 기계의 진화를 지원 새로운 가치] 실 온도를 정확하게 파악 자동 제어, 속도도 품질을 유지할 포장 기계에.

현장 과제

· 신흥국의 인구 증가에 따른 식품 수요에 포장의 고속화에 대응
· 다양한 포장재를 사용 다품종 생산도 가속화
고속화하면 Seal면 및 제어 온도에 온도차가 넓어 불량률이 증가합니다.

E5CD 기능 7

온도 조절기 E5 □ D 시리즈가 해결

씰링 표면의 온도 측정과 진동을 억제 알고리즘 씰링 표면의 온도를 안정적으로 자동 제어

포장 공정 속도도 실 온도 제어 온도의 오차를 최소화하고 안정적으로 자동 제어함으로써 제품 품질을 유지하면서 생산의 고속화를 실현.
포장재의 슬림화 및 추적 대응에도 공헌합니다.

설정 변경이 필요한 다품종 생산에서도 자동 제어에서 공수 삭감

포장재 변경에서 설정 변경에 시간이 걸리고 빠른속도를 저해 하였습니다..
다품종 생산에도 실 온도와 오차가 작은 자동 제어에 의해 신속하게 현장 대응할 수 있습니다.

새로운 가치를 실현하는 제어 성능

포장 기계 용 온도 센서 + 포장 기용 알고리즘 [자동 필터 조정 기능]에서 온도 오차를 최소화

* 별매

씰링 표면의 온도를 측정하는 "포장 기계 용 온도 센서 "

포장 기계의 속도 · 포장재 변화 등의 온도 변동 요인에 영향을받지 않고, 온도를 정확하게 측정합니다.

E5CD 기능 13

표면 온도 측정에서의 흔들림을 억제하는 "자동 필터 조정 기능"

포장 기계 용 온도 센서와 자동 필터 조정 기능을 사용하여 밀봉 온도에서 품질을 관리하면서 사람의 조정에 관계없이 온도 조절기만으로 온도 흔들림을 줄일 수 있습니다.

E5CD 기능 14

[성형기의 발전을 지원하는 새로운 가치] 고속화에 따른 온도 변화를 자동으로 안정 제어하고 생산 능력을 극대화 할 수있는 성형기에.

현장 과제

· 신흥국의 경제 발전, 생산 거점의 해외 이관에 따른 인프라 관련 수요 확대로 생산성을 향상.
· 고속화하면 재료 배합이나 냉각수 등으로 인한 온도 흔들림에 현장 조정이 필요합니다.
·  품질을 유지하면서 고속 생산을 달성하기 어렵습니다.

E5CD 기능 16

온도 조절기 E5 □ D 시리즈가 해결

속도 변경과 장비의 상태 변화에 따른 온도 흔들림을 현장 조정없이 억제

압출 성형기의 속도가 가속화함으로써 일어나는 재료 발열 부의 온도 흔들림이나 냉각수의 변동에 의한 온도 흔들림을 감지하여 자동으로 안정 제어.
설정 공수도 크게 줄일 수 있습니다.

장치의 에너지 절약에도 기여

안정 제어하여 쓸데없는 히터 사용 에너지를 기존 대비 최대 40 % 줄일 수 있습니다.
※ 수냉 2 축 압출기 우리 실측치 데이터

새로운 가치를 실현하는 제어 성능

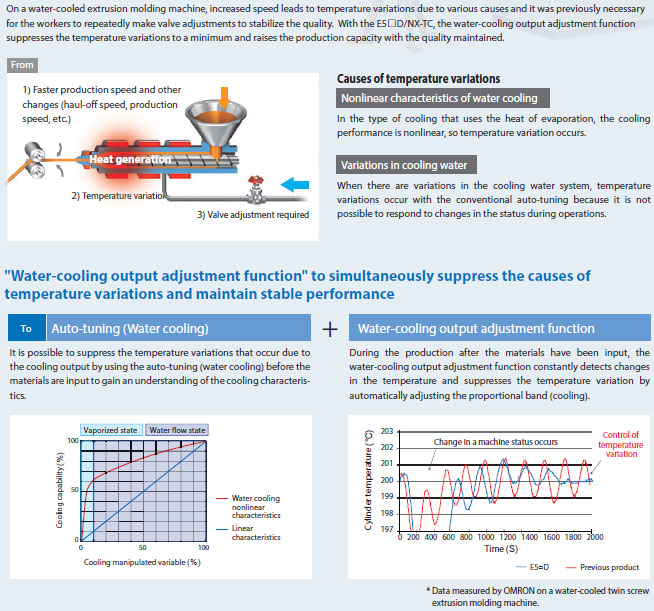

성형 기용 알고리즘 [수냉 출력 조정 기능]에서 온도 흔들림을 최소화

수냉식 압출기는 고속화함으로써 다양한 원인으로 온도 흔들림이 발생하여 품질을 안정시키기 위해 현장에서 반복 밸브 조정이 필요했습니다.
E5 □ D는 수냉 출력 조정 기능으로 온도 흔들림을 최소화하고 품질을 유지하면서 생산 능력을 향상시킵니다.

E5CD 기능 21

온도 흔들림 요인을 동시에 억제해서 안정된 성능을 유지한다 "수냉 출력 조정 기능"

E5CD 기능 22

Push - In Plus 단자대 쉽게 배선

[New] E5 □ DB 시리즈

공구 필요없이 끼워 넣기만. 배선 작업 부하와 공수를 줄일 Push - In Plus 터미널 블록을 시리즈 추가.

크게 배선 공수를 절감

E5CD / E5CD-B 기능 25
참고 Push - In Plus 단자대 나사 단자대 모두 우리 실측치 데이터.

삽입하기

오므론 Push - In Plus 단자대는 마치 이어폰 잭을 꽂는듯한 느낌.
작업 부하의 저감 및 배선 품질 향상에 기여.

E5CD / E5CD-B 특징 26
E5CD / E5CD-B 특징 27

Value Design for Panel은 제어반 내의 제품 사양에 대한 오므론의 일반적인 생각이며,이를 바탕으로 제품을 함께 사용함으로써 고객의 제어반에 새로운 가치를 보라고 드리겠습니다.
