온도 조절기 (디지털 조절계) (48 × 48mm 크기)
E5CD / E5CD-B
48 × 48mm 사이즈. 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립. 푸시 인 Plus 단자대 타입의 라인업을 추가
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features | Lineup | Specifications |
Dimensions |
|
Dimensions

(단위 : mm)

본체

 E5CD

E5CD 크기 2

설정 도구 포트는 제품의 표면 부에 있습니다.
설정 도구를 사용할 때 PC와 온도 조절기를 연결하는 데 사용합니다.
연결은 전용 USB- 시리얼 변환 케이블 (형 E58-CIFQ2)가 필요합니다.
연결 방법에 대한 자세한 내용은 USB- 시리얼 변환 케이블의 사용 설명서를 참조하십시오.

주. USB- 시리얼 변환 케이블을 연결 한 상태에서 본 제품을 사용하지 마십시오.

E5CD 크기 3

· 설치 판넬 두께는 1 ~ 5mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 방수가되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
Y92A-48N과 USB- 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.
Y92S-P8과 USB- 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.

옵션 (별매)

USB- 시리얼 변환 케이블

E58-CIFQ2

E5CD 크기 6

단자 커버

E53-COV17

E5CD 외형 치수 6

단자 커버

E53-COV23 (3 개 포장)

E5CD 크기 8

제품에 동봉되어 있습니다.
단자 커버를 분실, 파손 한 경우는 별도 주문하십시오.

방수 패킹

 Y92S-P8 [DIN48 × 48 용]

E5CD 외형 치수 9

제품에 동봉되어 있습니다.
방수 패킹을 분실, 파손 한 경우는 별도 주문하십시오.
방수 패킹을 사용할 경우 보호 구조는 IP66입니다.
(IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적 인 교환을 추천합니다.
정기적 인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.)

전류 검출기

E54-CT1

E5CD 크기 13

 E54-CT1L

E5CD 크기 14

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT1 E54-CT1L

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

E5CD 크기 16

 E54-CT3

E5CD 크기 17

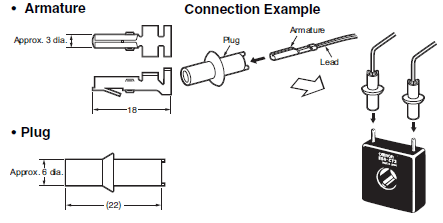

E54-CT3 부속품

E5CD 크기 18

 E54-CT3L

E5CD 크기 19

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT3  E54-CT3L

연속 최고 히터 전류 : 120A (50 / 60Hz)
(단, 오므론 온도 조절기의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

E5CD 크기 21

어댑터

 Y92F-45

주 1. 이미  E5B □ 용 패널 가공되는 경우에 사용하십시오.
 2. 어댑터의 색상은 검정색입니다.
 3. Y92F-45를 사용하는 경우, USB- 시리얼 변환 케이블 형 E58-CIFQ2는 사용할 수 없습니다.
   USB- 시리얼 변환 케이블로 구성 할 경우, 패널 설치 전에 수행해야합니다.
 4. 본체에 부속되어있는 형태 Y92F-49의 조합은 사용할 수 없습니다.

E5CD 크기 23

<설치 예>

E5CD 크기 24

DIN 레일 설치 어댑터

 Y92F-52

주 단자 커버와 함께 사용할 수 없습니다.
  단자 커버를 분리하여 사용하십시오.

E5CD 외형 치수 26

 E5CD를 DIN 레일에 장착하기위한 어댑터입니다.
반내 설치에 대한 판금 및 끝머리에 대한 반면 구멍 가공이 필요합니다.

<설치 예>

E5CD 외형 치수 27

방수 커버

 Y92A-48N

E5CD 외형 치수 28

장착 어댑터

 Y92F-49

E5CD 외형 치수 29

제품에 동봉되어 있습니다.
분실, 파손 한 경우는 별도 주문하십시오.

표지

 Y92A-48D

참고 방수 패킹을 장착 한 상태에서는 사용하실 수 없습니다.

E5CD 외형 치수 33

연질 타입의 표지입니다.
커버를 장비 한 채 제품을 조작 할 수 있습니다.

표지

 Y92A-48H

E5CD 외형 치수 34

하드 타입의 표지입니다.
오 조작 방지 등에 사용하십시오.

자본 아웃 지그

 Y92F-58

유지 보수시 단자 배선을 분리하지 않고 본체 만 뽑아 때 사용합니다.

E5CD 외형 치수 37
