온도 조절기 (디지털 조절계) (48 × 96mm 크기)
E5ED / E5ED-B
48 × 96mm 사이즈. 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립. Push - In Plus 단자대 타입의 라인업을 추가
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features |
Lineup
| Specifications | Dimensions |
Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

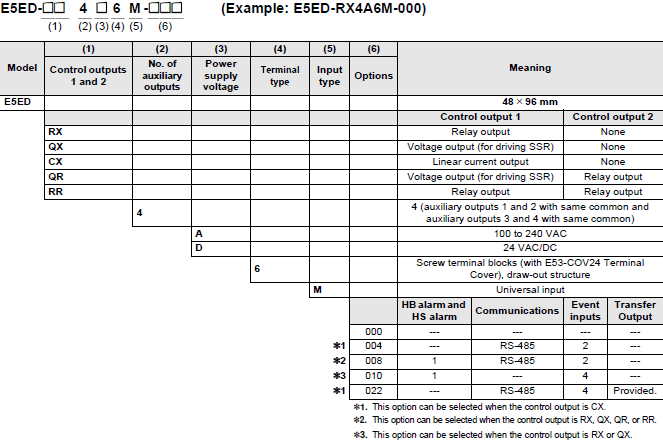

형식 기준



가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
제어 출력 2가없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
제어 출력 2가있는 경우 : 제어 출력 2 점을 각각 가열 측 냉각 측에 사용합니다. (어느 쪽이 가열 측 냉각 측에서도 괜찮습니다.)
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록

형식
 E5ED-RX4A6M-000
 E5ED-RX4D6M-000
 E5ED-RX4A6M-008
 E5ED-RX4D6M-008
 E5ED-RX4A6M-010
 E5ED-RX4D6M-010
 E5ED-QX4A6M-000
 E5ED-QX4D6M-000
 E5ED-QX4A6M-008
 E5ED-QX4D6M-008
 E5ED-QX4A6M-010
 E5ED-QX4D6M-010
 E5ED-CX4A6M-000 *
 E5ED-CX4D6M-000 *
 E5ED-CX4A6M-004 *
   E5ED-CX4D6M-004 *
   E5ED-CX4A6M-022 *
   E5ED-CX4D6M-022 *
 E5ED-RR4A6M-000
 E5ED-RR4A6M-008
 E5ED-QR4A6M-000
 E5ED-QR4A6M-008

* 2017 년 10 월부터 생산 출시 예정

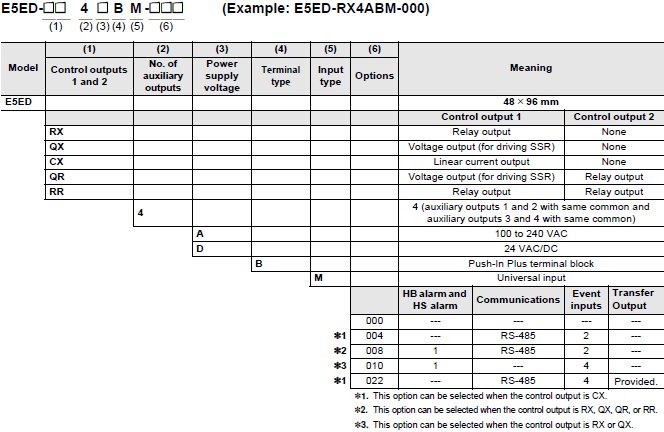

형식 기준

Push - In Plus 단자대 타입



가열 · 냉각 제어에 대해

가열 · 냉각 제어 기능을 사용하는 경우

① 제어 출력의 할당에 대해
제어 출력 2가없는 경우 : 보조 출력을 제어 출력 (냉각 측)으로 사용합니다.
제어 출력 2가있는 경우 : 제어 출력 2 점을 각각 가열 측 냉각 측에 사용합니다. (어느 쪽이 가열 측 냉각 측에서도 괜찮습니다.)
② 제어에 대한
PID 제어를 실시하는 경우, 가열 측 PID 냉각 측 PID 각각 독립적으로 설정하실 수 있습니다.
가열 및 냉각 측에서 응답 특성이 다른 제어계에도 대응 가능합니다.

형식 목록



형식
 E5ED-RX4ABM-000
 E5ED-RX4DBM-000
 E5ED-RX4ABM-008
   E5ED-RX4DBM-008
 E5ED-RX4ABM-010
   E5ED-RX4DBM-010
 E5ED-QX4ABM-000
 E5ED-QX4DBM-000
 E5ED-QX4ABM-008
   E5ED-QX4DBM-008
 E5ED-QX4ABM-010
   E5ED-QX4DBM-010
 E5ED-CX4ABM-000
 E5ED-CX4DBM-000
 E5ED-CX4ABM-004
   E5ED-CX4DBM-004
   E5ED-CX4ABM-022
   E5ED-CX4DBM-022
 E5ED-RR4ABM-000
   E5ED-RR4ABM-008
 E5ED-QR4ABM-000
   E5ED-QR4ABM-008






























옵션 (별매)

USB- 시리얼 변환 케이블



형식
E58-CIFQ2



변환 케이블



형식
 E58-CIFQ2-E



참고 반드시  E58-CIFQ2와 세트로 사용하십시오.

단자 커버



형식
 E53-COV24



주 단자 커버를 본체에 포함되어 있습니다.

방수 패킹



형식
 Y92S-P9



주 본 방수 패킹은 본체에 포함되어 있습니다.

방수 커버



형식
 Y92A-49N



전면 포트 커버



형식
 Y92S-P7



주 본 전면 포트 커버는 본체에 포함되어 있습니다.

장착 어댑터



형식
 Y92F-51



주 본 장착 어댑터는 본체에 포함되어 있습니다.

전류 검출기 (CT)



구멍 형식
φ5.8  E54-CT1
φ5.8  E54-CT1L *
φ12.0  E54-CT3
φ12.0  E54-CT3L *



* 리드선있는 사양입니다. UL 인증이 필요한 경우는, 이쪽의 CT를 사용하십시오.

자본 아웃 지그



형식
 Y92F-59



지원 소프트웨어 CX-Thermo



형식
 EST2-2C-MV4



주.  E5ED는 CX-Thermo Ver.4.66 이상으로 대응하고 있습니다.
    E5ED-B는 CX-Thermo Ver.4.67 이상으로 대응하고 있습니다.
icon_01CX-Thermo의 사용 환경에 대해서는 "EST2-2C-MV4"를 참조하십시오.
