온도 조절기 (디지털 조절계) (48 × 96mm 크기)
E5ED / E5ED-B
48 × 96mm 사이즈. 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립. Push - In Plus 단자대 타입의 라인업을 추가
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features | Lineup | Specifications |
Dimensions |
|
Dimensions

(단위 : mm)

본체

 E5ED

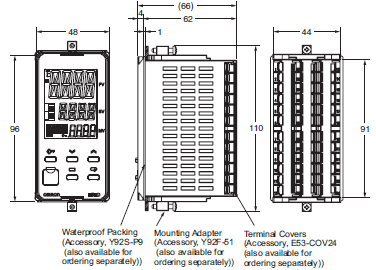

E5ED 치수 2

· PC와 온도 조절기를 연결하는 데 사용하는 설정 도구 포트를 내장하고 있습니다. 윗면 포트에 연결 전용 USB- 시리얼 변환 케이블 ( E58-CIFQ2)이 전면 포트에 연결 전용 USB- 시리얼 변환 케이블 ( E58-CIFQ2) + 변환 케이블 ( E58-CIFQ2-E )가 필요합니다 (상시 접속 상태에서의 사용은 할 수 없습니다).

E5ED 크기 4

· 설치 판넬 두께는 1 ~ 8mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 방수가되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
Y92A-49N과 USB- 시리얼 변환 케이블을 함께 사용하는 경우 CAD 데이터는 제어반의 두께는 1 ~ 3mm로하십시오.

옵션 (별매)

USB- 시리얼 변환 케이블

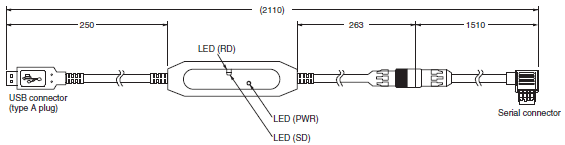

 E58-CIFQ2

E5ED 치수 6

변환 케이블

참고 반드시  E58-CIFQ2와 세트로 사용하십시오.

단자 커버

 E53-COV24 (3 개 포장)

E5ED 외형 치수 10

제품에 동봉되어 있습니다.
단자 커버를 분실, 파손 한 경우는 별도 주문하십시오.

방수 패킹

 Y92S-P9 [DIN48 × 96 용]

E5ED 외형 치수 12

제품에 동봉되어 있습니다.
방수 패킹을 분실, 파손 한 경우는 별도 주문하십시오. 방수 패킹을 사용할 경우 보호 구조는 IP66입니다.
또한 모양 E5ED의 전면 설정 도구 포트 커버는 확실하게 닫혀 있어야합니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 방수 패킹 및 전면 설정 도구 포트 커버가 열화, 수축 또는 경화하므로 정기적 인 교환을 추천합니다. 정기적 인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다 .3 년 이하를 기준으로합니다.

전면 설정 도구 포트 커버

 Y92S-P7

E5ED 외형 치수 14

전면 설정 도구 포트 커버를 분실, 파손했을 경우는 별도 주문하십시오.
사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적 인 교환을 추천합니다.

장착 어댑터

 Y92F-51 (2 개 포장)

E5ED 외형 치수 16

제품의 세트 동봉되어 있습니다.
분실, 파손 한 경우는 별도 주문하십시오.

방수 커버

 Y92A-49N (48 × 96 용)

E5ED 외형 치수 17

자본 아웃 지그

Y92F-59

유지 보수시 단자 배선을 분리하지 않고 본체 만 뽑아  사용합니다.

E5ED 외형 치수 19

전류 검출기

 E54-CT1

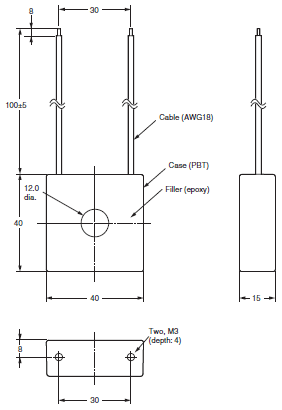

E5ED 치수 25

 E54-CT1L

E5ED 치수 22

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT1  E54-CT1L

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

E5ED 치수 24

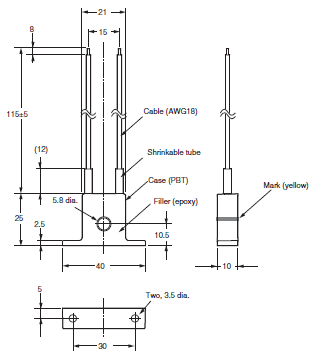

 E54-CT3

E5ED 치수 25

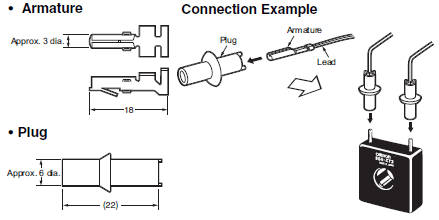

 E54-CT3 부속품

E5ED 치수 26

 E54-CT3L

E5ED 치수 27

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT3  E54-CT3L

연속 최고 히터 전류 : 120A (50 / 60Hz)
(단, 오므론 온도 조절기의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

E5ED 치수 29
