온도 조절기 (디지털 조절계) (48 × 96mm 크기)
E5ED / E5ED-B
48 × 96mm 사이즈. 상태 변화를 스스로 파악하여 제어를 최적화하고 생산성과 품질을 쉽게 양립. Push - In Plus 단자대 타입의 라인업을 추가
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features | Lineup |
Specifications
| Dimensions |
Specifications

정격

전원 전압 전원 전압 A 타입 : AC100 ~ 240V 50 / 60Hz
전원 전압 D 타입 : AC24V 50 / 60Hz / DC24V
허용 전압 변동 범위 전원 전압의 85 ~ 110 %
소비 전력 옵션 -000 유형 :
6.6VA 이하 (AC100 ~ 240V), 4.1VA 이하 (AC24V) / 2.3W 이하 (DC24V)
상기 이외 :
8.3VA 이하 (AC100 ~ 240V), 5.5VA 이하 (AC24V) / 3.2W 이하 ( DC24V)
센서 입력 온도 입력
 열전대 : K, J, T, E, L, U, N, R, S, B, C / W, PLⅡ
 백금 측온 저항체 : Pt100, JPt100
 비접촉 온도 센서 (형태 ES1B) : 10 ~ 70 ℃, 60 ~ 120 ℃, 115 ~ 165 ℃, 140 ~ 260 ℃
아날로그 입력
 전류 입력 : 4 ~ 20mA, 0 ~ 20mA
 전압 입력 : 1 ~ 5V, 0 ~ 5V, 0 ~ 10V
입력 임피던스 전류 입력 150Ω 이하, 전압 입력 1MΩ 이상 (형태 ES2-HB / THB를 접속할 때는 1 : 1 연결을
사용하십시오)
제어 방식 ON / OFF 또는 2 자유도 PID (오토 튜닝 포함)
제어 출력 릴레이 출력 1a AC250V 5A (저항 부하) 전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
전압 출력
(SSR 구동 용)
출력 전압 DC12V ± 20 % (PNP) 최대 부하 전류 40mA, 단락 보호 회로 부착
(제어 출력 2가있는 기종은 최대 부하 전류 21mA)
리니어 전류 출력 DC4 ~ 20mA / DC0 ~ 20mA 부하 : 500Ω 이하 분해능 : 약 10,000
보조 출력 점수 4 점
출력 사양 릴레이 출력 1a AC250V 2A (저항 부하)
전기적 수명 10 만회 최소 적용 부하 5V 10mA (참고치)
이벤트
입력
점수 2 점 또는 4 점 (기종에 따른)
외부 접점
입력 사양
유 접점 입력시 : ON : 1kΩ 이하 OFF : 100kΩ 이상
무 접점 입력시 : ON : 잔류 전압 1.5V 이하 OFF : 누설 전류 0.1mA 이하
유출 전류 : 약 7mA (1 접점 당)
전송 출력 점수 1 점 (기종에 따른) : 전송 출력 있고 유형
출력 사양 전류 출력 : DC4 ~ 20mA 부하 : 500Ω 분해능 : 약 10,000
선형 전압 출력 : DC1 ~ 5V 부하 : 1kΩ 이상 해상도 : 약 10,000
설정 방식 전면 키에 의한 디지털 설정
지시 방식 11 세그먼트 디지털 표시 단일 발광 표시 막대 표시
문자 높이 PV : 18.0mm, SV : 11.0mm, MV : 7.8mm
3 단 표시. 내용 : PV / SV / MV, PV / SV / 멀티 SP 또는 나머지 소크 시간 등
자리수 : PV, SV, MV도 4 자리
멀티 SP 기능 최대 8 개의 목표 값 (SP0 ~ SP7)을 기억하고 이벤트 입력, 키 조작 또는 직렬 통
신에 의해 선택 가능
뱅크 전환 기능 없음
기타 기능 적응 제어, 자동 필터 조정 기능, 수냉 출력 조정 기능, 전조 데이터 (통전 시간 모니터 둘레
囲温도 모니터 제어 출력 ON / OFF 횟수 모니터) 매개 변수 마스크 기능, 전원 투입시의 동
작 지정 기능, 수동 출력, 가열 냉각 제어 루프 단선 경보 기능, SP 램프, 경보
기능, 히터 단선 검출 기능 (SSR 고장 포함) 40 % AT 100 % AT, 조작량 리미트, 입력
디지털 필터, 강력한 튜닝 PV 입력 보정, 런 / 스톱, 보호,
개평 연산 기능 조작량 변화율 리미트 단순 연산 온도 상태 표시 기능, 간이 프로그
램 기능 입력 이동 평균, 표시 휘도 설정
사용 주위 온도 -10 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것) /
3 년 보증시 : 표준 단독 설치로 -10 ~ + 50 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도 상대 습도 25 ~ 85 %
보관 온도 -25 ~ + 65 ℃ (단, 결로 또는 결빙되지 않을 것)
고급 2,000m 이하
권장 퓨즈 T2A, AC250V 지연 낮은 차단 용량
설치 환경 과전압 카테고리 Ⅱ, 오염도 2 (EN / IEC / UL 61010-1)
입력 범위

온도 입력

아날로그 입력



입력 종별 전류 전압
입력 사양 4 ~ 20mA 0 ~ 20mA 1 ~ 5V 0 ~ 5V 0 ~ 10V
설정 범위 스케일링을 통해 다음과 같은 범위에서 사용
-1999 ~ 9999, -199.9 ~ 999.9,
-19.99 ~ 99.99, -1.999 ~ 9.999

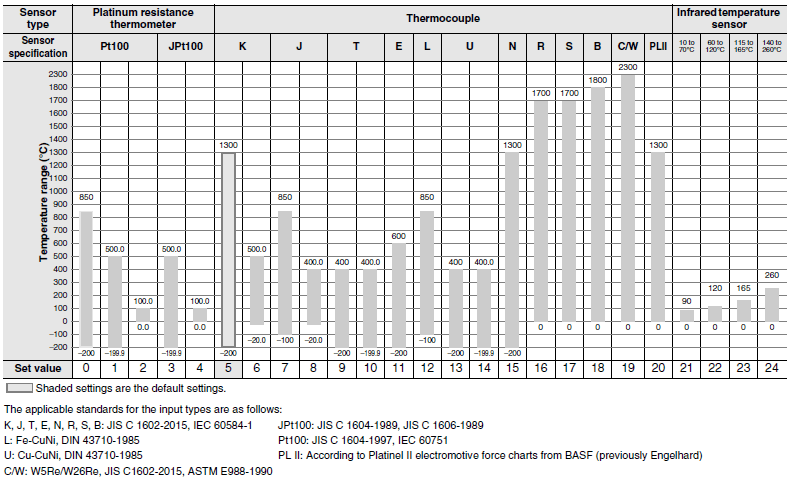

설정 25 26 27 28 29



경보 종별

경보의 종류를 다음의 17 종류에서 경보마다 독립적으로 설정할 수 있습니다. 초기 값은 "2 : 상한」입니다. (주)
출력으로 보조 출력에 할당합니다. 또한, ON 딜레이, OFF 딜레이 (0 ~ 999s)도 지정할 수 있습니다.

주. 히터 단선 · SSR 고장 검출 기능 있음 기종은 "경보 1"은 "히터 경보 (HA)"로되어 있으며, 공장 출하 상태에서는 "경보 종별 1"이 표시되지 않습니다.
경보 1 기능을 활성화하려면 출력 할당에서 경보 1을 할당합니다.



설정 경보 종별 경보 출력 기능 기능 설명
경보 값 (X)가 올 Y 경보 값 (X)가 부
0 경보 기능 없음 출력 OFF 경보 기능 없음.
1 상하 * 1 3669_sp_4_1 * 2 목표치 (SP)에 대한 상향 편차를 경보 상한
값 (H), 하향 편차를 경보 하한값 (L)
설정합니다. 편차 외부에서 ON됩니다.
2
(초기 값)
상한 3669_sp_4_2 3669_sp_4_18 목표치 (SP)에 대한 상향 편차를 경보 값
(X)로 설정합니다.
편차 이상으로 ON됩니다.
3 하한 3669_sp_4_3 3669_sp_4_19 목표치 (SP)에 대한 하향 편차를 경보 값
(X)로 설정합니다.
편차 이하에서 ON됩니다.
4 상하 범위 * 1 3669_sp_4_4 * 3 목표치 (SP)에 대한 상향 편차를 경보 상한
값 (H), 하향 편차를 경보 하한값 (L)
설정합니다. 편차에서 ON됩니다.
5 상하 대기
시퀀스 부
* 1
3669_sp_4_5

* 5
* 4 "1 : 상하"의 경보 동작에 대기 시퀀스가
표시됩니다. * 6
6 상한 대기
시퀀스 부
3669_sp_4_6 3669_sp_4_20 "2 : 상한"의 경보 동작에 대기 시퀀스가 부착
할 수 있습니다. * 6
7 하한 대기
시퀀스 부
3669_sp_4_7 3669_sp_4_21 "3 : 하한"의 경보 동작에 대기 시퀀스가 부착
할 수 있습니다. * 6
8 절대 값 상한 3669_sp_4_8 3669_sp_4_22 목표치 (SP)에 관계없이 현재 값 (PV)이
경보 값 (X)보다 큰 경우 경보가 ON이
됩니다.
9 절대 값 하한 3669_sp_4_9 3669_sp_4_23 목표치 (SP)에 관계없이 현재 값 (PV)이
경보 값 (X)보다 작을 때 경보가 ON이
됩니다.
10 절대 값 상한 대기
시퀀스 부
3669_sp_4_10 3669_sp_4_24 "8 : 절대 값 상한"의 경보 동작에 대기 시퀀스
스가 붙습니다. * 6
11 절대 값 하한 대기
시퀀스 부
3669_sp_4_11 3669_sp_4_25 "9 : 절대치 하한"의 경보 동작에 대기 시퀀스
스가 붙습니다. * 6
12 LBA
(경보 1 종류
만)
- * 7
13 PV 속도 경보 - * 8
14 SP 절대 값 상한 3669_sp_4_12 3669_sp_4_26 목표치 (SP)이 경보 값 (X)보다 큰 경우
경보가 ON됩니다.
15 SP 절대 값 하한 3669_sp_4_13 3669_sp_4_27 목표치 (SP)이 경보 값 (X)보다 작을 때
경보가 ON됩니다.
16 MV 절대 값 상한
* 9
표준 제어시
3669_sp_4_14
표준 제어시
3669_sp_4_28
조작량 (MV)이 경보 값 (X)보다 큰 경우
경보가 ON됩니다.
가열 냉각 제어
(가열 측 조작량)
3669_sp_4_15
가열 냉각 제어
(가열 측 조작량)
상시 ON
17 MV 절대 값 하한
* 9
표준 제어시
3669_sp_4_16
표준 제어시
3669_sp_4_29
조작량 (MV)이 경보 값 (X)보다 작을 때
경보가 ON됩니다.
가열 냉각 제어시
(냉각 측 조작량)
3669_sp_4_17
가열 냉각 제어시
(냉각 측 조작량)
상시 ON



* 1 설정 값 1,4,5는 경보 종별의 상 · 하한 값을 개별적으로 설정할 수 있으며, L, H로 표시합니다.
* 2 설정 값 : 1 상하 한 경보

E5ED 사양 7

* 3 설정 값 : 4 상하 범위

E5ED 사양 8

* 4 설정 값 : 5 상하한 대기 시퀀스 부 경보
  "* 2"의 상하 한 경보에서

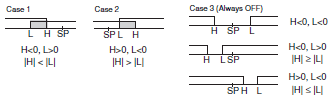

 케이스 1,2의 경우,
  히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
 케이스 3의 경우 상시 OFF
* 5 설정 값 : 5 상하한 대기 시퀀스 부 경보
  히스테리시스가 상한 · 하한으로 겹치는 경우는 상시 OFF
icon_01* 6 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)" 4-11 항 경보 히스테리시스」의 「대기 순서 "를 참조하십시오.
icon_01* 7 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)「5-15 항 루프 단선 경보」의 「루프 단선 경보 (LBA)"를 참조하십시오.
icon_01* 8 " E5 □ D 디지털 조절계 사용자 매뉴얼」(Man. No.:SGTD-746)「4-10 항 경보 출력을 낸다"의 "● PV 변화율 경보"를 참조하십시오.
* 9 가열 냉각 제어시, MV 절대 값 상한 경보는 가열 측 조작량 만에 또 MV 절대 값 하한 경보 냉각 측 조작량에만 작동
  합니다.

성능

지시 정도
(주위 온도 23 ℃)
열전대 :( 지시 값의 ± 0.3 % 또는 ± 1 ℃의 큰 쪽) ± 1 디지트 이하 * 1
백금 측온 저항체 :( 지시 값의 ± 0.2 % 또는 ± 0.8 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 0.2 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전송 출력 정밀도 ± 0.3 % FS 이하
온도의 영향 * 2 열전대 입력 (R, S, B, C / W, PLⅡ) :
(지시 값의 ± 1 % 또는 ± 10 ℃의 큰 쪽) ± 1 디지트 이하
기타 열전대 입력 :( 지시치의 ± 1 % 또는 ± 4 ℃의 큰 쪽) ± 1 디지트 이하 * 3
백금 측온 저항체 입력 :( 지시치의 ± 1 % 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하
아날로그 입력 : ± 1 % FS ± 1 디지트 이하
CT 입력 : ± 5 % FS ± 1 디지트 이하
전압의 영향 * 2
전자파의 영향
(EN 61326-1에 따라)
입력 샘플링주기 50ms
조절 감도 온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.01 ~ 99.99 % FS (0.01 % FS 단위)
비례 대 (P) 온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
적분 시간 (I) 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
미분 시간 (D) 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 비례 대 (P) 온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
아날로그 입력 : 0.1 ~ 999.9 % FS (0.1 % FS 단위)
냉각 적분 시간 (I) 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
냉각 미분 시간 (D) 0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
적응 제어
전용
목표치 응답에
비례 (P)
온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위)
목표치 응답 용
적분 시간 (I)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
목표치 응답 용
미분 시간 (D)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
외란에
비례 (P)
온도 입력 : 0.1 ~ 999.9 ℃ / ° F (0.1 ℃ / ° F 단위))
외란에 대한
적분 시간 (I)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
외란 용
미분 시간 (D)
0 ~ 9999s (1s 단위) 0.0 ~ 999.9s (0.1s 단위) * 4
제어주기 0.1,0.2,0.5,1 ~ 99s (1s 단위)
수동 리셋 값 0.0 ~ 100.0 % (0.1 % 단위)
경보 설정 범위 -1999 ~ 9999 (소수점 위치는 입력 종류에 따라 다름)
신호 소스 저항의 영향 열전대 : 0.1 ℃ / Ω 이하 (100Ω 이하), 백금 측온 저항체 : 0.1 ℃ / Ω 이하 (10Ω 이하)
절연 저항 20MΩ 이상 (DC500V인가)
내전압 AC3,000V 50 또는 60Hz 1min (극성 충전부 단자)
진동 오동작 10 ~ 55Hz 20m / s 2 3 축 방향 10min
내구성 10 ~ 55Hz 20m / s 2 3 축 방향 2h
충격 오동작 100m / s 2 3 축 방향 각 3 회
내구성 300m / s 2 3 축 방향 각 3 회
질량 본체 : 약 210g 설치 어댑터 : 약 4g × 2 개
보호 구조 전면 : IP66, 리어 케이스 : IP20, 단자부 : IP00
메모리 보호 비 휘발성 메모리 (쓰기 횟수 : 100 만회)
설정 도구 형태 E5ED : CX-Thermo Ver.4.66 이상
형태 E5ED-B : CX-Thermo Ver.4.67 이상
설정 도구 포트 형태 E5ED / E5ED-B 상단 :
USB- 시리얼 변환 케이블 형 E58-CIFQ2를 사용하여 PC 쪽 USB 포트와 연결 * 5
형태 E5ED / E5ED-B 전면 :
USB- 시리얼 변환 케이블 형 E58-CIFQ2 + 전환 케이블 형 E58-CIFQ2-E를 사용하여
PC 쪽 USB 포트와 연결 * 5
규격 인증 규격 cULus : UL 61010-1 / CSA C22.2 No.61010-1 한국 무선 규칙 (전파법 : KC 마크)
규정 준수 EN 61010-1 (IEC 61010-1), RCM 규격
EMC 지침 EMI : EN 61326-1 * 6
방사 전계 강도 : EN 55011 Group1 classA
잡음 단자 전압 : EN 55011 Group1 classA
EMS : EN 61326-1 * 6
정전기 방전 내성 : EN 61000-4-2
전자계 강도 내성 : EN 61000 -4-3
버스트 노이즈 내성 : EN 61000-4-4
전도성 내성 : EN 61000-4-6
서지 내성 : EN 61000-4-5
전압 강하 /電断내성 : EN 61000-4-11



* 1 : K (-200 ~ 1300 ℃ 범위), T, N -100 ℃ 이하 및 U, L은 ± 2 ℃ ± 1 디지트 이하. B의 400 ℃ 이하는 규정 없음.
B의 400 ~ 800 ℃는 ± 3 ℃ 이하. R, S의 200 ℃ 이하는 ± 3 ℃ ± 1 디지트 이하. C / W는 (± 0.3 % PV 또는 ± 3 ℃의 큰 쪽) ± 1 디지트 이하.
PLⅡ는 (± 0.3 % PV 또는 ± 2 ℃의 큰 쪽) ± 1 디지트 이하.
* 2. 조건 : 주위 온도 : -10 ℃ ~ 23 ℃ ~ 55 ℃ 범위 : 정격 전압의 -15 ~ + 10 %
* 3 : K 센서 -100 ℃ 이하는 ± 10 ℃ 이내.
* 4. 단위는 "적분 / 미분 시간 단위」의 설정에 따릅니다.
* 5. 외부 시리얼 통신 (RS-485)와 USB- 시리얼 변환 케이블 통신을 동시에 사용할 수 있습니다.
* 6. 산업용 전자 환경 (EN / IEC 61326-1 제 2 표)












USB- 시리얼 변환 케이블 사양



대응 OS Windows XP / Vista / 7 / 8 / 10 * 1
지원 소프트웨어 CX-Thermo Ver.4.66 이상
대응 기종  E5 □ CT 시리즈,  E5 □ C 시리즈,  E5CB 시리즈,  E5 □ D 시리즈
USB I / F 규격 USB Specification 2.0 호환
DTE 속도 38,400bps
커넥터 사양 PC 측 : USB (A 타입 플러그)
온도 조절기 측 : 전용 직렬 커넥터
전원 버스 파워 (USB 호스트 컨트롤러 - 라에서 공급) * 2
전원 전압 DC5V
소비 전류 최대 450mA
출력 전압 DC4.7 ± 0.2V (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
출력 전류 최대 250mA (USB- 시리얼 변환 케이블에서 온도 조절기 측에 공급)
사용 주위 온도 0 ~ + 55 ℃ (단, 결로 또는 결빙되지 않을 것)
사용 주위 습도 상대 습도 10 ~ 80 %
보관 온도 -20 ~ + 60 ℃ (단, 결로 또는 결빙되지 않을 것)
습도 상대 습도 10 ~ 80 %
고급 2,000m 이하
질량 약 120g



Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표입니다.
* 1 : Windows 10는 CX-Thermo Ver.4.65 이상으로 대응하고 있습니다.
* 2. USB 포트는 High-Power 포트를 사용하십시오.
주. 컴퓨터에 드라이버를 설치해야합니다. 설치 방법은 케이블과 설명서를 참조하십시오.

통신 성능



전송로 연결 RS-485 : 멀티 드롭
통신 방식 RS-485 (2 선식 반이중)
동기 방식 비동기
프로토콜 CompoWay / F, Modbus
통신 속도 * 9,600,19,200,38,400,57,600,115,200bps
전송 코드 ASCII
데이터 비트 길이 * 7,8 비트
스톱 비트 길이 * 1,2 비트
오류 검출 수직 패리티 (없음, 짝수, 홀수)
BCC (블록 체크 캐릭터)
CompoWay / F시
CRC-16 Modbus시
흐름 제어 없음
인터페이스 RS-485
재시도 기능 없음
통신 버퍼 217 바이트
통신 응답 송신 대기 시간 0 ~ 99ms
초기 값 : 20ms



* 통신 속도, 데이터 비트 길이, 스톱 비트 길이, 수직 패리티 설정은 "통신 설정 수준 '에서 각각 독립적으로 설정할 수 있습니다.

통신 기능



프로그램 레스
통신 기능
PLC의 메모리를 통해 모양 E5ED 매개 변수를 읽거나, 런 / 스톱 할 수있는 기능.
PLC와의 통신은 형태 E5ED이 자동으로 수행하므로 통신 프로그램의 작성이 필요 없습니다.
연결 가능 대수 : 32 대 (FX3는 최대 16 개)
대상 PLC :
오므론 PLC : CS / CJ / CP / NJ 시리즈, NX1P
미쓰비시 전기 PLC : MELSEC-Q / L / FX3 / iQ-R 시리즈
키엔스 PLC : KEYENCE KV 시리즈
복사 기능 * 연결된 온도 조절기 사이에서 마스터에 설정된 온도 조절기에서 구성 매개 변수를 슬레이브로
복사 할 수 있습니다.



MELSEC은 미쓰비시 전기 주식회사의 등록 상표입니다.
KEYENCE는 주식회사 키엔스의 등록 상표입니다.
* 프로그램 레스 통신 기능을 지원하고 있습니다.

전류 검출기 (CT) (별매) 정격



   E54-CT1
E54-CT3
 E54-CT1L
E54-CT3L
내전압 AC1,000V (1min) AC1,500V (1min)
진동 50Hz, 98m / s 2
질량 약 11.5g (형태 54-CT1)
약 50g (형태 54-CT3)
약 14g (형태 54-CT1L)
약 57g (형태 54-CT3L)
부속품 형 E54-CT3 만
접촉자 (2 개)
플러그 (2 개)
없음



히터 단선 · SSR 고장



CT 입력 (히터 전류 검출 용) 단상 히터 용 감지 기능 유형 : 1 점
최대 히터 전류 AC50A
입력 전류 값 지시 정도 ± 5 % FS ± 1 디지트 이하
히터 단선 경보 설정 범위 * 1 0.1 ~ 49.9A (0.1A 단위)
검출 최소 ON 시간 : 100ms * 3
SSR 고장 경보 설정 범위 * 2 0.1 ~ 49.9A (0.1A 단위)
검출 최소 OFF 시간 : 100ms * 4



* 1. 히터 단선 경보는 제어 출력이 ON 일 때의 히터 전류를 측정하고 설정 값 (히터 단선 검출 전류 값)보다 작을 때 출력이 ON됩니다.
* 2. SSR 고장 경보 제어 출력이 OFF 일 때의 히터 전류를 측정하고 설정 값 (SSR 고장 검출 전류 값)보다 크면 출력이 ON됩니다.
* 3. 제어주기 0.1s, 0.2s시는 30ms
* 4. 제어주기 0.1s, 0.2s시는 38ms

제어 출력 릴레이의 전기적 수명 곡선 (참고 값)

E5ED 사양 21
