Home > Product > Safety > 비상 정지용 스위치 > 비상정지용 누름 스위치 > A22NE-PD / A22NE-P / A22E

Local Navigation

Safety

비상 정지용 누름 버튼 스위치 (φ22 / φ25)
A22NE-PD / A22NE-P / A22E
φ22와 φ25 공용(링 사용 시) 잠금 레버 연동 접점 기능이 있는 푸시 인 Plus 단자대 타입 시리즈 추가(형 A22NE-PD).
단동화, 배선 방향 변경에 의한 제어반의 소형화 실현.
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
 |
종류
상세사양
외형도
 |
자료 다운로드
 |

A22NE-PD Push-in Plus 단자대 타입

안전 규격 인증 정격

· UL508 (File No.E76675), CSA C22.2 No.14
　5A 125VAC, 3A 250VAC B300
· TÜV (EN60947-5-1) - 직접 개로 동작 인증 -
　　　(EN60947-5-5)
　AC-15 3A 125VAC
　DC -13 1A 30VDC
· CCC (GB14048.5)
　AC-15 3A 125VAC
　DC-13 1A 30VDC


적용 가능한 표준

UL1059, UL486E
주. 단락 보호 장치로 IEC60269 적합 10A 퓨즈 형 gI 또는 형태 gG를 사용하십시오.
     본체에 퓨즈는 내장되어 있지 않습니다.


인증 규격

인증 기관 규격 파일 №
UL * UL508, C22.2 No.14 E76675
TÜV SÜD EN60947-5-1 (직접 개로 동작 인증), EN60947-5-5 문의하십시오.
CQC (CCC) GB14048.5 문의하십시오.

주. NC 접점 측에만 직접 개로 동작을 가지고 있습니다.
* UL에서 CSA C22.2 №14 규격의 인증을 가지고 있습니다.


정격

접점 (일반 부하용)

정격 절연 전압 (V) 정격 통전 전류 (A) 정격 전압 (V) 정격 전류 (A)
AC15
(유도 부하)		 AC12
(저항 부하)		 DC13
(유도 부하)		 DC12
(저항 부하)
250V 5A AC30 - - - -
AC125 3A 5A - -
AC250 1.5A 3A - -
DC30 - - 1A 2A
DC125 - - 0.22A 0.4A
DC250 - - 0.1A 0.2A

주1. 위의 정격은 아래와 같은 조건에서 시험을 실시한 경우입니다.
       (1)주위 온도: 20±2℃
       (2)주위 습도: 65±5％RH
       (3)조작 빈도: 20회/min
   2. 최소 적용 부하 DC5V 10mA
　　사용 가능 영역은 사용 조건 · 부하의 종류에 따라 변동될 수 있습니다.


LED 램프 (A22NZ-L-RC)

정격 전압 사용 전압 전류 값
24V AC / DC 24V AC / DC ± 10 % 약 12mA

성능

종류 Turn-reset Pull-reset
비조광 타입 조광 타입 비조광 타입 비조광 타입
(PI69K 유형)
A22NE-[]-PD [] []-N- [] A22NE-M-PD [] []-C- [] A22NE-MP-PD [] []-N- [] A22NE-MP-PD [] []-N-69K
허용
조작
빈도		 기계적 30 회 / 분 이하 (세트, 리셋으로 1회)
전기적 30 회 / 분 이하 (세트, 리셋으로 1회)
절연 저항 * 1 100MΩ 이상 (DC500V 메가)
접촉 저항 100mΩ 이하 (초기값)
내전압 동극 단자간 AC2,000V 50/60Hz 1min. (초기값)
다른 극 단자간 AC2,000V 50/60Hz 1min. (초기값)
각 단자와 접지 AC2,000V 50/60Hz 1min. (초기값)
진동 오동작 10~55Hz 복진폭 1.5mm (접점 개리 1ms 이내)
충격 오동작 최대 250m / s 2 (접점 개리 1ms 이내)
내구성 기계적 30만회 이상 (세트, 리셋으로 1회) 10만회 이상
(세트, 리셋으로 1회)
전기적
(AC24V,
100mA 저항 부하)		 25만회 이상 (세트, 리셋으로 1회) 10만회 이상
(세트, 리셋으로 1회)
전기적
(AC250V,
100mA 저항 부하)		 10만회 이상 (세트, 리셋으로 1회)
사용 주위 온도 * 2 -20 ~ + 70 ° C -20 ~ + 55 ° C -20 ~ + 70 ° C -20 ~ + 70 ° C * 3
사용 주위 습도 35 ~ 85 % RH
보존 주위 온도 -40 ~ + 70 ° C
보호 구조 * 4 IP65 내유형 IP65 IP65 내유형 IP69K
감전 보호 클래스 클래스 II
PTI (트래킹 특성) 175
오염도 (사용 환경) 오염도 3 (EN 60947-5-1)
최소 직접 개로 동작 스트로크 11mm
최소 직접 개로 동작력 45N
조건부 단락 전류 100A (EN 60947-5-1)
질량
(φ40 조작부
2NC/2NO의 경우)		 약 95g 약 95g 약 125g  약 135g

* 1. 조명 장치에서 동일한 극성의 단자 사이에 LED가 추가되지 않은 상태입니다.
* 2. 단, 결빙, 결로가 없을 것.
* 3. JIS D 5020의 IP □ 9K 시험 조건에서 80 ℃ 대응.
* 4 패널 전면에서 보호 구조입니다.

동작 특성

항목 Turn-reset
조광/비조광 타입		 Pull-reset
비조광 타입 비조광 타입 (IP69K 유형)
전체 하중 (TTF) 최대 45N 최대 60N 최대 70N
복귀에 필요한 힘 (RF) 최대 0.25N · m * 최대 60N 최대 70N
전체 움직임 (TT) 10 ± 1mm 5.5 ± 1mm

* 회전 토크 값입니다.

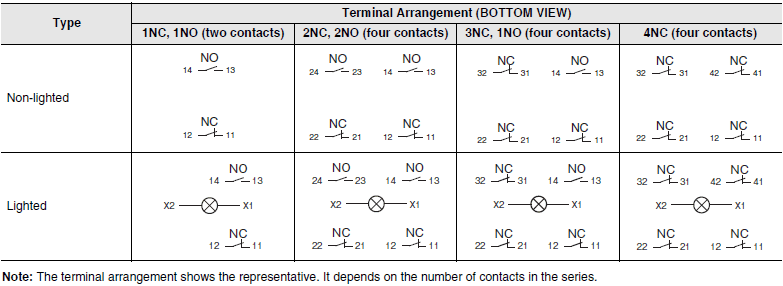

단자 배치 / BOTTOM VIEW

A22NE-PD / A22NE-P / A22E 사양 14 이미지를 클릭하면 다른 창으로 확대됩니다

단자 접속도

A22NE-PD / A22NE-P / A22E 사양 15 이미지를 클릭하면 다른 창으로 확대됩니다

A22NE-P Push-in Plus 단자대 타입

안전 규격 인증 정격

· UL508 (File No.E76675), CSA C22.2 No.14
　6A 240VAC, 10A 120VAC
· TÜV (EN60947-5-1) - 직접 개로 동작 인증 -
　　　(EN60947-5-5)
　AC-15 3A 240VAC
　DC- 13 4A 24VDC
· CCC (GB14048.5)
　AC-15 3A 240VAC
　DC-13 4A 24VDC


적용 가능한 표준

UL1059, UL486E (Push-in Plus 단자대 타입)
주. 단락 보호 장치로 IEC60269 적합 10A 퓨즈 형 gI 또는 형태 gG를 사용하십시오.
     본체에 퓨즈는 내장되어 있지 않습니다.


인증 규격

인증 기관 규격 파일 №
UL * UL508, C22.2 No.14 E76675
TÜV SÜD EN60947-5-1 (직접 개로 동작 인증), EN60947-5-5 문의하십시오.
CQC (CCC) GB14048.5 문의하십시오.

주. NC 접점 측에만 직접 개로 동작을 가지고 있습니다.
* UL에서 CSA C22.2 №14 규격의 인증을 가지고 있습니다.

정격

접점 (일반 부하 용)

정격 절연 전압 (V) 정격 통전 전류 (A) 정격 전압 (V) 정격 전류 (A)
AC15
(유도 부하)		 AC12
(저항 부하)		 DC13
(유도 부하)		 DC12
(저항 부하)
600 10 AC24 10 10 --- ---
AC120 6 10
AC240 3 6
AC380 1.9 2
AC440 1.6 2
DC24 --- --- 4 8
DC120 1.1 2.2
DC240 0.55 1.1

주1. 위의 정격은 아래와 같은 조건에서 시험을 실시한 경우입니다.
       (1)주위 온도: 20±2℃
       (2)주위 습도: 65±5％RH
       (3)조작 빈도: 20회/min
   2. 최소 적용 부하 DC5V 10mA
　　사용 가능 영역은 사용 조건 · 부하의 종류에 따라 변동될 수 있습니다.

LED 램프

정격 전압 사용 전압 전류 값
6V AC / DC 6V AC / DC ± 10 % 약 11mA
12V AC / DC 12V AC / DC ± 10 % 약 12mA
24V AC / DC 24V AC / DC ± 10 % 약 12mA
100V AC 100V AC ± 10 % 약 12mA
110V AC 110V AC ± 10 %
120V AC AC100V ~ AC130V
200V AC 200V AC ± 10 % 약 12mA
220V AC 220V AC ± 10 %
230V AC 230V AC ± 10 %
240V AC AC220V ~ AC250V

성능

종류 Turn-reset Pull-reset
비조광 타입 조광 타입 비조광 타입
A22NE-[]-P [] [] []-N A22NE-MP [] [] []-[] A22NE-MP-P [] [] []-N A22NE-MP-P [] [] []-N-69K
허용
조작
빈도		 기계적 30 회 / 분 이하 (세트, 리셋으로 1회)
전기적 30 회 / 분 이하 (세트, 리셋으로 1회)
절연 저항 * 1 100MΩ 이상 (DC500V 메가)
접촉 저항 100mΩ 이하 (초기값)
내전압 동극 단자간 AC2,500V 50/60Hz 1min. (초기값)
각 단자와 접지 AC2,500V 50/60Hz 1min. (초기값)
진동 오동작 10~55Hz 복진폭 1.5mm (접점 개리 1ms 이내)
충격 오동작 최대 250m / s 2 (접점 개리 1ms 이내)
내구성 기계적 30만회 이상 (세트, 리셋으로 1회) 10만회 이상
(세트, 리셋으로 1회)
전기적 30만회 이상 (세트, 리셋으로 1회) 10만회 이상
(세트, 리셋으로 1회)
사용 주위 온도 * 2 -20 ~ + 70 ° C -20 ~ + 55 ° C -20 ~ + 70 ° C -20 ~ + 70 ° C * 3
사용 주위 습도 35 ~ 85 % RH
보존 주위 온도 * 2 -40 ~ + 70 ° C
보호 구조 * 4 IP65 내유형 * 5 IP65 IP65 내유형 * 5 IP69K
감전 보호 클래스 클래스 II
PTI (트래킹 특성) 175
오염도 (사용 환경) 오염도 3 (EN 60947-5-1)
최소 직접 개로 동작 스트로크 11mm
최소 직접 개로 동작력 45N
조건부 단락 전류 100A (EN 60947-5-1)
질량
(φ40 조작부
1NC/1NO의 경우)		 약 55g 약 60g 약 85g  약 115g

* 1. 조명 장치에서 동일한 극성의 단자 사이에 LED가 추가되지 않은 상태입니다.
* 2. 단, 결빙, 결로가 없을 것.
* 3. JIS D 5020의 IP □ 9K 시험 조건에서 80 ℃ 대응.
* 4 패널 전면에서 보호 구조입니다.
* 5. 컨트롤 박스를 사용해도 보호 등급은 IP65이지만 시스템은 내유성이 없습니다.

동작 특성

항목 Turn-reset Pull-reset
조광/ 비조광 타입 비조광 타입 비조광 타입 (IP69K 유형)
전체 하중 (TTF) 최대 45N 최대 60N 최대 70N
복귀에 필요한 힘 (RF) 최대 0.25N · m * 최대 60N 최대 70N
전체 움직임 (TT) 10 ± 1mm 5.5 ± 1mm 5.5 ± 1mm

단자 배치 / BOTTOM VIEW

A22NE-PD / A22NE-P / A22E 사양 29 이미지를 클릭하면 다른 창으로 확대됩니다

단자 접속도

A22NE-PD / A22NE-P / A22E 사양 30
이미지를 클릭하면 다른 창으로 확대됩니다

2 접점 스위치 유니트의 단자 배선도

A22NE-PD / A22NE-P / A22E 사양 31

A22E 나사 단자대 타입

안전 규격 인증 정격

· UL, cUL (File No.E41515) 6A 220VAC, 10A 110VAC
· TÜV (EN60947-5-1) (저전압 지령) 3A 220VAC
· CCC (GB14048.5) 3A 240VAC, 1.5A 24VDC


적용 가능한 표준

인증 기관 규격 파일 №
UL * 1 UL508, C22.2 No.14 E41515
TÜV SÜD EN60947-5-1 (직접 개로 동작 인증), EN60947-5-5 문의하십시오.
CQC (CCC) GB14048.5 2003010303070635
KOSHA * 2 EN60947-5-1 문의하십시오.
주 1. NC 접점 측에만 직접 개로 동작을 가지고 있습니다.
    2. 퓨즈가 내장되어 있지 않습니다.
* 1 : UL에서 CSA C22.2 №14 규격의 인증을 가지고 있습니다.
　　스위치 장치, 조명 장치 단독으로 취득하고 있습니다.
* 2 일부 형식이 인증을 받고 있습니다.


정격

접점 (일반 부하용)

정격 통전 전류 (A) 정격 전압 (V) 정격 전류 (A)
AC15
(유도 부하)		 AC12
(저항 부하)		 DC13
(유도 부하)		 DC12
(저항 부하)
10 AC24 10 10 - -
AC110 5 10
AC220 3 6
AC380 2 3
AC440 1 2
DC24 - - 1.5 10
DC110 0.5 2
DC220 0.2 0.6
DC380 0.1 0.2

주 1. 정격 전류의 값은 NECA C4520의 시험 조건에 따라 판정하고 있습니다.
　　위의 정격은 다음의 조건에서 시험을 실시한 경우입니다.
　　(1) 주위 온도 : 20 ± 2 ℃
　　(2) 주위 습도 : 65 ± 5 % RH
　　(3) 조작 빈도 : 20 회 / min
　2. 최소 적용 부하 DC5V 10mA


LED 램프

정격 전압 사용 전압 전류 값
6V AC / DC 6V AC / DC ± 5 % 약 8mA
12V AC / DC 12V AC / DC ± 5 %
24V AC / DC 24V AC / DC ± 5 %

감압 조광

정격 전압 정격 전류 사용 전압 적합 램프
(BA9S /Base : 13)
110V AC 8mA 100V AC
(95 ~ 115V)		 LED 램프
A22-24A □
220V AC 200V AC
(190 ~ 230V)


성능

종류 Turn-reset Pull-reset
비조광 타입 조광 타입 비조광 타입
허용
조작
빈도		 기계적 30 회 / 분 이하 (세트, 리셋으로 1회)
전기적 30 회 / 분 이하 (세트, 리셋으로 1회)
절연 저항 100MΩ 이상 (DC500V 메가)
접촉 저항 100mΩ 이하 (초기값)
내전압 동극 단자간 AC2,500V 50/60Hz 1min. (초기값)
각 단자와 접지 AC2,500V 50/60Hz 1min. (초기값)
진동 오동작 10~55Hz 복진폭 1.5mm (접점 개리 1ms 이내)
충격 오동작 최대 250m / s 2 (접점 개리 1ms 이내)
내구성 기계적 30만회 이상 (세트, 리셋으로 1회)
전기적 20만회 이상 (세트, 리셋으로 1회)
사용 주위 온도 * 1 -20 ~ + 70 ° C -20 ~ + 55 ° C -20 ~ + 70 ° C
사용 주위 습도 35 ~ 85 % RH
보존 주위 온도 -40 ~ + 70 ° C
보호 구조 IP65 내유형 * 2 * 3 IP65 * 2 IP65 내유형 * 2 * 3
감전 보호 클래스 클래스 II
PTI (트래킹 특성) 175
오염도 (사용 환경) 오염도 3 (EN 60947-5-1)
최소 직접 개로 동작 스트로크 11mm
최소 직접 개로 동작력 45N
조건부 단락 전류 100A (EN 60947-5-1)
질량
(φ40 조작부
1NC/1NO의 경우)		 약 65g 약 80g 약 100g

* 1. 동결, 결로가 없을 것
* 2. 패널 전면에서 보호 구조입니다.
* 3. 컨트롤 박스를 사용해도 보호 등급은 IP65이지만 시스템은 내유성이 없습니다

동작 특성

항목 Trun-reset Pull-reset
전체 하중 (TTF) 최대 44.1N 최대 58.8N
복귀에 필요한 힘 (RF) 최대 0.25N · m * 최대 58.8N
전체 움직임 (TT) 10 ± 1mm 5.5 ± 1mm

* 회전 토크 값입니다.


단자 배치 / BOTTOM VIEW

A22NE-PD / A22NE-P / A22E 사양 45

단자 접속도

A22NE-PD / A22NE-P / A22E 사양 46
이미지를 클릭하면 다른 창으로 확대됩니다

2 접점 스위치 유니트의 단자 배선도

A22NE-PD / A22NE-P / A22E 사양 47

정보 갱신 : 2019/08/01
