비상 정지용 누름 버튼 스위치 (φ22 / φ25)

A22NE-PD / A22NE-P / A22E

φ22와 φ25 공용(링 사용 시) 잠금 레버 연동 접점 기능이 있는 푸시 인 Plus 단자대 타입 시리즈 추가(형 A22NE-PD).
단동화, 배선 방향 변경에 의한 제어반의 소형화 실현.

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

|

|


	외형도

자료 다운로드

|

(단위 : mm)

A22NE-PD Push-in Plus 단자대 타입

비조광 타입

Pull-reset (φ40) 보호 구조 : IP65 내유형
A22NE-MP-PD □□ -N

A22NE-PD / A22NE-P / A22E 외형 치수 3

Pull-reset (φ40) 보호 구조 : IP69K
A22NE-MP-PD □□ -N-69K

A22NE-PD / A22NE-P / A22E 외형 치수 4

소형 Turn-reset (φ30) 보호 구조 : IP65 내유형
A22NE-S-PD □□ -N

A22NE-PD / A22NE-P / A22E 외형 치수 5

중형 Turn-reset (φ40) 보호 구조 : IP65 내유형
A22NE-M-PD □□ -N

A22NE-PD / A22NE-P / A22E 외형 치수 6

주. 조작부를 A22NE-MR □ -N 또는 A22NE-MR □ -N-RD 교체하더라도 치수는 동일합니다.

대형 Turn-reset (φ60) 보호 구조 : IP65 내유형
A22NE-L-PD □□ -N

A22NE-PD / A22NE-P / A22E 외형 치수 8

조광 타입

중형 Turn-reset (φ40) 보호 구조 : IP65
A22NE-M-PD □□ -C

A22NE-PD / A22NE-P / A22E 외형 치수 10

주. 지정되지 않은 부분의 치수 공차는 ± 0.8mm입니다.

액세서리 (별매)

LED 램프

A22NZ-L-RC

A22NE-PD / A22NE-P / A22E 외형 치수 13

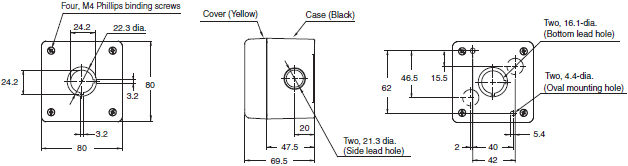

컨트롤 박스

A22NZ-A-B101Y

A22NE-PD / A22NE-P / A22E 치수 34

A22NE-P Push-in Plus 단자대 타입

비조광 타입

Pull-reset (φ40) 보호 구조 : IP65 내유형
A22NE-MP-P □□ 2-N

A22NE-PD / A22NE-P / A22E 외형 치수 18

Pull-reset (φ40) 보호 구조 : IP69K
A22NE-MP-P □□ 2-N-69K

A22NE-PD / A22NE-P / A22E 외형 치수 19

소형 Turn-reset (φ30) 보호 구조 : IP65 내유형
A22NE-SP □□ 2-N

A22NE-PD / A22NE-P / A22E 외형 치수 20

중형 Turn-reset (φ40) 보호 구조 : IP65 내유형
A22NE-MP □□ 2-N

A22NE-PD / A22NE-P / A22E 외형 치수 21

주. 조작부를 A22NE-MR □ -N 또는 A22NE-MR □ -N-RD 교체하더라도 치수는 동일합니다.

대형 Turn-reset (φ60) 보호 구조 : IP65 내유형
A22NE-LP □□ 2-N

A22NE-PD / A22NE-P / A22E 외형 치수 23

조광 타입

중형 Turn-reset (φ40) 보호 구조 : IP65
A22NE-MP □□ 2- □

A22NE-PD / A22NE-P / A22E 외형 치수 25

주. 지정되지 않은 부분의 치수 공차는 ± 0.8mm입니다.

2 접점 스위치 장치를 설치 한 경우의 외형 치수

A22NE-PD / A22NE-P / A22E 외형 치수 27

액세서리 (별매)

Push-in Plus 단자대

스위치 유니트 (1 접점)

A22NZ-S-P1 □

A22NE-PD / A22NE-P / A22E 외형 치수 30

스위치 유니트 (2 접점)

A22NZ - S-P2 □

A22NE-PD / A22NE-P / A22E 외형 치수 31

조명 장치

A22NZ-T- □ P

A22NE-PD / A22NE-P / A22E 외형 치수 32

설치대

A22NZ-H-02

A22NE-PD / A22NE-P / A22E 외형 치수 33

LED 램프

A22NZ-L- □□

A22NE-PD / A22NE-P / A22E 외형 치수 34

컨트롤 박스

A22NZ-A-B01Y

A22NE-PD / A22NE-P / A22E 치수 33

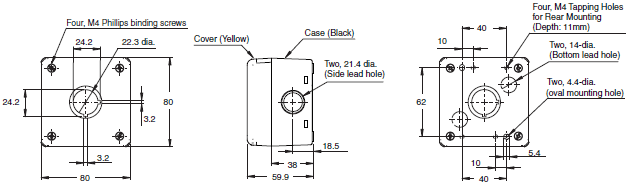

컨트롤 박스

A22NZ-A-B101Y

A22NE-PD / A22NE-P / A22E 치수 34

주. 나사 단자대 타입 Push-in Plus 단자대 타입 일반적인 액세서리는 아래의 "일반 액세서리 공구 (별매)"를 참조하십시오.

A22E 나사 단자대 타입

비 조광 타입

중형 Pull-reset (φ40) 보호 구조 : IP65 내유형
A22E-MP

A22NE-PD / A22NE-P / A22E 외형 치수 40

소형 Turn-reset (φ30) 보호 구조 : IP65 내유형
A22E-S

A22NE-PD / A22NE-P / A22E 외형 치수 41

중형 Turn-reset (φ40) 보호 구조 : IP65 내유형
A22E-M

A22NE-PD / A22NE-P / A22E 외형 치수 42

주. EMO, EMS 표시가있는 타입도 같은 모양이됩니다.

대형 Turn-reset (φ60) 보호 구조 : IP65 내유형
A22E-L

A22NE-PD / A22NE-P / A22E 외형 치수 44

주. 지정되지 않은 부분의 치수 공차는 ± 0.8mm입니다.

조광 타입

중형 Turn-reset (φ40) 보호 구조 : IP65 내유형
A22EL-M

A22NE-PD / A22NE-P / A22E 외형 치수 47

2NO (2NC) 일체형 접점 스위치 유니트 장착시 스위치 부 치수

A22NE-PD / A22NE-P / A22E 외형 치수 48

주. 조작부는 A22E-M의 예입니다.

주. 지정되지 않은 부분의 치수 공차는 ± 0.8mm입니다.

액세서리 (별매)

LED 램프

A22-6 □ 12 □ 24 □

A22NE-PD / A22NE-P / A22E 외형 치수 51

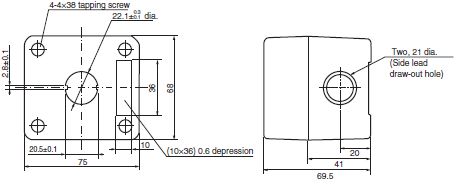

컨트롤 박스

A22Z-B101Y (1 홀)

A22NE-PD / A22NE-P / A22E 치수 50

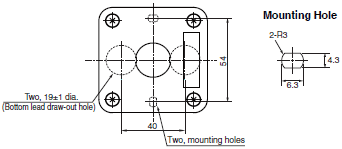

케이블 인출구 구멍 (TOP VIEW)

A22NE-PD / A22NE-P / A22E 치수 51

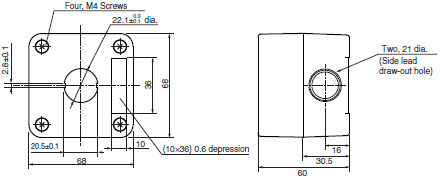

A22Z-B201Y (1 홀)

A22NE-PD / A22NE-P / A22E 치수 52

케이블 인출구 구멍 (TOP VIEW)

A22NE-PD / A22NE-P / A22E 치수 53

주. 나사 단자대 타입 Push-in Plus 단자대 타입 일반적인 액세서리는 아래의 "일반 액세서리 공구 (별매)"를 참조하십시오.

일반 액세서리 공구 (별매)

나사 단자대 타입 / Push-in Plus 단자대 타입

패널 플러그

둥근 모양 A22Z-3530

A22NE-PD / A22NE-P / A22E 외형 치수 59

φ30용 수지 부속품

A22Z-A30

A22NE-PD / A22NE-P / A22E 외형 치수 60

조각 판

A22Z-3476-1 (φ90)

A22NE-PD / A22NE-P / A22E 치수 59

A22Z-3466-1 (φ60)

A22NE-PD / A22NE-P / A22E 치수 60

A22Z-3466-2 (φ60)

A22NE-PD / A22NE-P / A22E 치수 61

회전 방지 링

A22Z-3360

A22NE-PD / A22NE-P / A22E 외형 치수 65

재질 : 철에 니켈 도금

φ25 용 링

A22Z-R25

A22NE-PD / A22NE-P / A22E 외형 치수 67

재질 : NBR (검정)

조임 공구

A22Z-3905

A22NE-PD / A22NE-P / A22E 외형 치수 68

고무 패킹

A22Z-R

A22NE-PD / A22NE-P / A22E 외형 치수 69

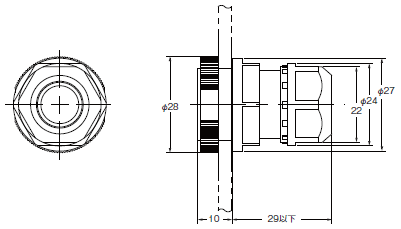

커넥터

A22Z-3500

A22NE-PD / A22NE-P / A22E 외형 치수 70

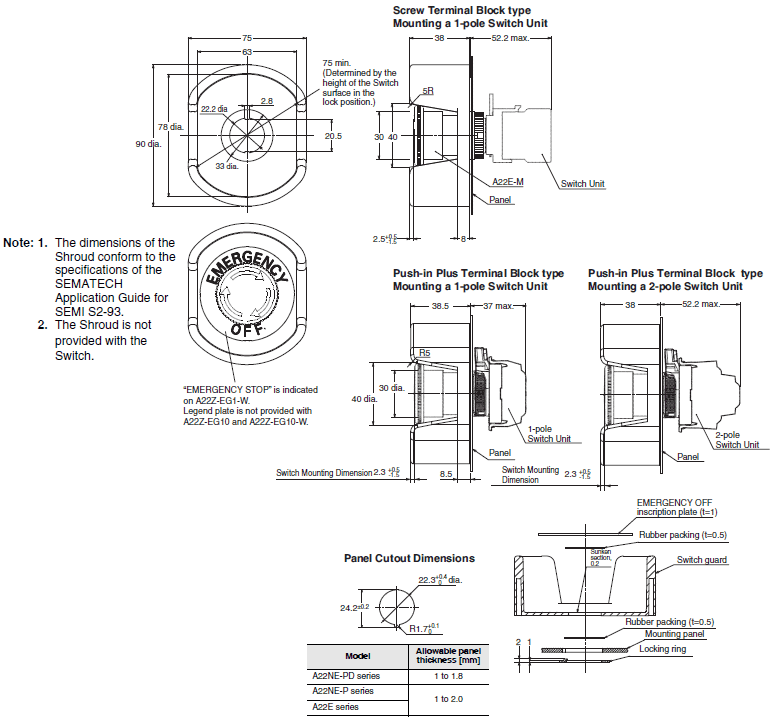

공용 가드 링

A22Z-EG1, A22Z-EG1 - W, A22Z-EG10, A22Z-EG10-W

A22NE-PD / A22NE-P / A22E 치수 69

이미지를 클릭하면 다른 창으로 확대됩니다

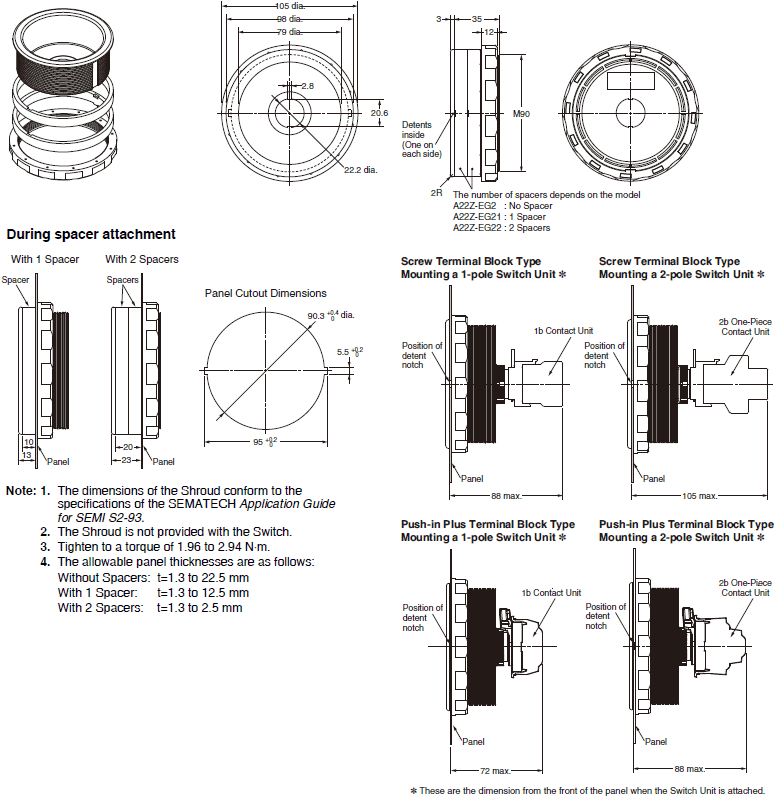

가드링

A22Z-EG2, A22Z-EG21, A22Z-EG22

A22NE-PD / A22NE-P / A22E 치수 70

이미지를 클릭하면 다른 창으로 확대됩니다

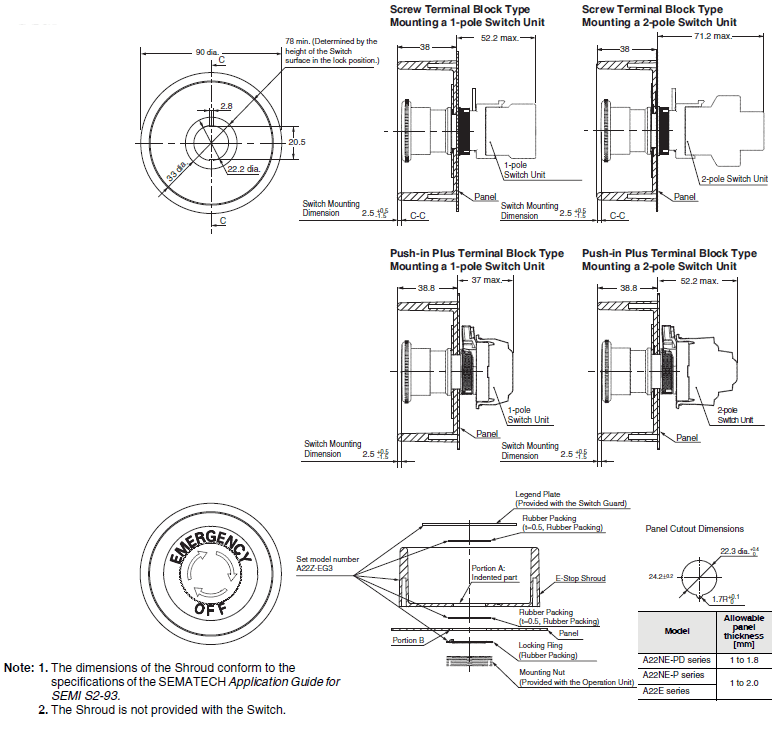

A22Z-EG3

A22NE-PD / A22NE-P / A22E 치수 71

이미지를 클릭하면 다른 창으로 확대됩니다

정보 갱신 : 2021/04/01
