세이프티 라이트 커튼
F3SJ 시리즈
3 가지 타입으로 낭비 없는 안전 대책을 실현
타입4 PLe / SIL3 대응

※F39-JC□A 시리즈 / JC□B 시리즈/는 2015년 3월 , F39-TR 시리즈는 2018년 3월말에 생산 종료 예정
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    F3SJ 시리즈
일본(일문)
Global(영문)
싱가폴(영문)
중국(중문)
특징
|
종류
|
상세사양
외형도
자료 다운로드
|

(단위 : mm)

F3SJ-E / F3SJ-B

F3SJ-E와 F3SJ-B 커넥터 코드 및 코드 인출 부의 다른 동일한 외형 치수됩니다.

본체

상하 손잡이와 중간 손잡이를 설치하는 경우

뒷면 설치시

F3SJ Series Dimensions 4

측면 설치시

F3SJ Series Dimensions 5

F39-LJB1 상하 손잡이 상세 치수

F3SJ Series Dimensions 6

Material: Stainless

중간 손잡이를 설치하는 경우(자유 위치 취부)

뒷면 설치시

F3SJ Series Dimensions 8

측면 설치시

F3SJ Series Dimensions 9

F39-LJB2 중간 손잡이 상세 치수

후면 설치시

F3SJ Series Dimensions 11

Material : Zinc die-cast

측면 설치시

F3SJ Series Dimensions 12

Material : Zinc die-cast

원터치 손잡이를 설치하는 경우

뒷면 설치시

F3SJ Series Dimensions 14

측면 설치시

F3SJ Series Dimensions 15

F39-LJB3 원터치 손잡이 상세 치수

뒷면 설치시

F3SJ Series Dimensions 17

Material : Zinc die-cast

측면 설치시

F3SJ Series Dimensions 18

Material : Zinc die-cast

















호환 하드웨어를 설치하는 경우

뒷면 설치시

F3SJ Series Dimensions 22

측면 설치시

F3SJ Series Dimensions 23
C (protective height): 4-digit number in the Model name
A = C + 159
B = C + 86

F39-LJB4 호환 하드웨어 상세 치수

F3SJ Series Dimensions 24

밀착 장착 브래킷을 설치하는 경우

뒷면 설치시

F3SJ Series Dimensions 26

C (protective height): 4-digit number in the Model name
A = C + 69
B = C + 47.5
D = C - 45

측면 설치시

F3SJ Series Dimensions 27

F39-LJB5 밀착 취부 금구 상세 치수

F3SJ Series Dimensions 28

주 1. 밀착 장착 브래킷을 장착 할 수있는 F3SJ-E / B 시리즈는 검출 폭에 제한이 있습니다.
   설치가 가능 검출 폭 = 185mm ~ 1105mm (다만, 말미에 -02TS가 붙는 형식은 225mm ~ 545mm)
 2. 취부 다른 형태의 손잡이 (F39-LJB1 등)를 동시에 사용할 수 없습니다.

F3SJ-B □□□□ P25-02TS의 경우

F3SJ Series Dimensions 29

주 각 브래킷을 부착 한 상태의 상세 치수는 F3SJ-B □□□□ P25-02TS의 사용 설명서 (SCHG-736)를 참조하십시오.
사용하는 손잡이는 다른 F3SJE / B 시리즈와 공통입니다.

중간 손잡이의 필요 수량

F3SJ-B □□□□ P25-02TS의 취부 중간 손잡이 (원터치 피팅)을 사용하는 경우는
다른 F3SJ-E / B 시리즈와 필요 수량이 다릅니다. 각 검출 폭의 필요 수량은 다음과 같습니다.

상하 손잡이 / 호환 하드웨어 + 중간 손잡이를 사용하는 경우

F3SJ Series Dimensions 31



중간 손잡이만 사용하는 경우
(자유 위치 취부)



F3SJ Series Dimensions 32



원터치 피팅을 사용하는 경우



F3SJ Series Dimensions 33

액세서리

한쪽 커넥터 코드 [F3SJ-B]

F39-JD3A (L = 3m) F39-JD15A (L = 15m)
F39-JD7A (L = 7m) F39-JD20A (L = 20m)
F39-JD10A (L = 10m)

F3SJ 시리즈 치수 (36)

케이블 색상 : 수광기용 검은색, 투광기용 회색
* 3, 7, 10, 15, 20, m은 가능 = L와 케이블.

양쪽 커넥터 코드 [F3SJ-B]

F39-JDR5B (L = 0.5m) F39-JD7B (L = 7m)
F39-JD1B (L = 1m) F39-JD10B (L = 10m)
F39-JD3B (L = 3m) F39-JD15B (L = 15m)
F39-JD5B (L = 5m) F39-JD20B (L = 20m

F3SJ 시리즈 치수 (38)

케이블 색상 : 수광기용 검은색, 투광기용 회색

배선 커넥터

F39-CN5

F3SJ 시리즈 외형 치수 36

컨트롤 유닛 [F3SJ-B]

F3SP-B1P

F3SJ 시리즈 치수 (40)

레이저 포인터 [F3SJ-E] [F3SJ-B]

F39-PTJ

F3SJ 시리즈 치수 (41)

스패터 보호 커버 [F3SJ-E] [F3SJ-B]

F39-HB □□□□

F3SJ 시리즈 치수 (42)

반사 미러

F39-MLG □

F3SJ 시리즈 치수 (43)

보호 바 [F3SJ-E] [F3SJ-B]

F39-PB □□□□
뒷면 설치시 (M5 나사 사용시)

F3SJ 시리즈 치수 (45)



뒷면 설치시 (M8 나사 사용시)

F3SJ 시리즈 치수 (46)

F39-PB □□□□
측면 설치시 (M5 나사 사용시)

F3SJ 시리즈 치수 (47)



측면 설치시 (M8 나사 사용시)

F3SJ 시리즈 치수 (48)



F3SJ-A

본체

표준 하드웨어를 사용하는 경우

뒷면 설치시

F3SJ Series Dimensions 52

측면 설치시

F3SJ Series Dimensions 53



F39-LJ1 표준 하드웨어 상세 치수

F3SJ Series Dimensions 55

F3SJ Series Dimensions 56 F3SJ Series Dimensions 57

측면 플​​랫 피팅 (F39-LJ2)를 사용하는 경우

F3SJ Series Dimensions 59

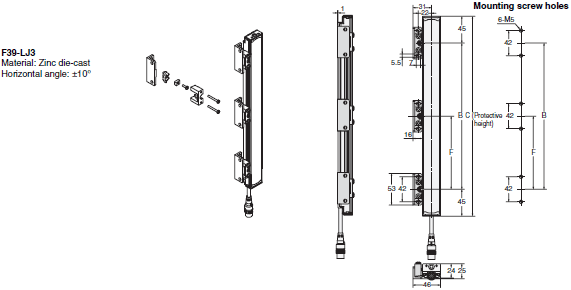

무료 위치 피팅 (F39-LJ3)를 사용하는 경우

뒷면 설치시

F3SJ Series Dimensions 61



측면 설치시





F3SJ Series Dimensions 62





치수 B, C, F에 대해



F3SJ Series Dimensions 63

* 위 계산에 의해 얻어진 값 F를 사용하지 않는 경우는 F = 350 이하로하십시오.


치수 F에 대해

F3SJ Series Dimensions 64



표준 하드웨어를 사용하지 않고 무료 위치 설치 금속형 F39-LJ3만으로 고정하는 경우, 손잡이 끼리의 간격을 350mm 이하로 설치하십시오. 또한 검출 폭에 따라 필요한 개수가 달라집니다. 필요 수량은 아래 표를 참조하십시오.
표준 부속의 중간 설치 금속 및 무료 위치 설치 금속형 F39-LJ3은 동일합니다. 필요 개수에서 중간 설치 금속의 개수를 뺀 수를 구입할 수 있습니다. 중간 장착 브래킷이 포함되어 있었을 경우는 무료 위치 설치 금속으로 사용하실 수 있습니다.

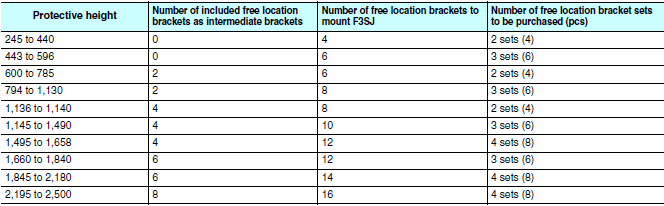

F3SJ-A 1 세트 (투광기 · 수광기) 당 무료 위치 설치 금속형 F39-LJ3의 필요 개수 (F39-LJ3 2 개)

F3SJ Series Dimensions 66



상하 설치 금속 B (F39-LJ4)를 사용하는 경우

뒷면 설치시

F3SJ Series Dimensions 67

Note: Refer to the User's Manual for the dimensions for side mounting.
* Using M5 bolt, available range for mounting is 18 to 20




상하 설치 금속 C (F39-LJ11)를 사용하는 경우

F3SJ Series Dimensions 68



공간 피팅 (F39-LJ8)를 사용하는 경우

뒷면 설치시

F3SJ Series Dimensions 69



Note:Because the F39-LJ8 cannot be mounted together with an intermediate bracket, keep the protective height at 600
         mm max.






F3SJ-A → F3SJ-E / B 대체 가이드 (단종 예정 형식 포함)

F3SJ-A → F3SJ-E / B 대체 대응표 (F3SJ-A 장착 구멍을 그대로 사용하실 수 있습니다.)

대체 사용할 수있는 손잡이는 아래 표의 "대체시 사용할 수있는 하드웨어"란을 참조하십시오.
금구 설치시의 외형 치수를 참조하십시오.
표 안의 수치는 □□□□에 해당 센서의 검출 폭 (mm)를 의미합니다.

F3SJ Series Dimensions 71
F3SJ Series Dimensions 72



Note: 1. Protective height and detection capability vary according to replacement. Check the safe design of your device
              before use.
          2. The maximum protective height of F3SJ-E is 1,105 mm. Only the F3SJ-B can be replaced for the protective
               height of 1,185 or more.







주 1. 대체 의해 검출 폭 최소 검출 물체가 바뀌기 때문에, 고객 장비의 안전 설계를 확인 하시고 사용하십시오.
 2. F3SJ-E의 검출 폭은 1105mm까지입니다. 1185mm 이상의 대체 F3SJ-B 만 가능하므로 주의하시기 바랍니다.

대체 의한 치수 변화

(1) 후면에 설치하여 대체할 경우

F3SJ Series Dimensions 74



설치해 벽면에서 광학면까지의 치수도

F3SJ Series Dimensions 75



(2) 측면 설치로 대체하는 경우

F3SJ Series Dimensions 76



설치해 벽면에서 돌출 치수도

F3SJ Series Dimensions 77



중간 손잡이를 사용하여 대체할 경우

뒷면 설치시 F3SJ-A와 F3SJ-E / B 장착 구멍 피치에 호환성이 있으므로 그대로 사용하실 수 있지만, 측면 설치시 장착 홀 피치가 다르기 때문에 새롭게 설치해 구멍 필요가 있습니다.

중간 손잡이를 사용한 측면 설치시 장착 구멍 피치

F3SJ Series Dimensions 79

중간 손잡이를 사용한 측면 설치시 장착 구멍 치수도

F3SJ Series Dimensions 80


대체 의한 치수 변화
F3SJ Series Dimensions 81

F3SN → F3SJ-A 대체 가이드

F3SN → F3SJ-A 대체 대응표 (F3SN 장착 구멍을 그대로 사용하실 수 있습니다.)

F3SN- □□□□ P (N) 14에서 F3SJ-A □□□□ P (N) 14 대체할 경우
(1) F3SN의 검출 폭이 225mm 이하인 경우

F3SJ 시리즈 외형 치수 81

(2) F3SN의 검출 폭이 234mm 이상인 경우

F3SN의 4 자리 숫자 +11 F3SJ의 4 자리 숫자에 적용하여 제품에 포함 된 표준 손잡이로 바꿉니다.
[선정 예] F3SN-A0315P (N) 14 → F3SJ-A0326P (N) 14 (표준 손잡이로 대체)

주 1. 검출 폭이 11mm 길어집니다.
 2. 검출면의 높이를 F3SN와 같게하려면 F39-LJ5의 바깥쪽으로 설치해로 바꿉니다.
   그러나 F39-LJ5는 중간 손잡이와 동시에 설치할 수 없기 때문에 검출 폭을 600mm 이하까지합니다.

F3SN- □□□□ P (N) 25에서 F3SJ-A □□□□ P (N) 20로 대체할 경우
(1) F3SN의 검출 폭이 247mm 이하인 경우

F3SJ 시리즈 외형 치수 84

(2) F3SN의 검출 폭이 262mm 이상인 경우

F3SN의 4 자리 숫자 -17 F3SJ의 4 자리 숫자에 적용하여 제품에 포함 된 표준 손잡이로 바꿉니다.
[선정 예] F3SN-A0322P (N) 25 → F3SJ-A0305P (N) 20 (표준 손잡이로 대체)

주 1. 검출 폭이 17mm 짧아집니다.
 2. 검출면의 높이를 F3SN와 같게하려면 F39-LJ5의 바깥쪽으로 설치해로 바꿉니다.
   그러나 F39-LJ5는 중간 손잡이와 동시에 설치할 수 없기 때문에 검출 폭이 600mm 이하까지합니다.

뒷면 취부 F3SN, F3SJ로 대체 할 때 중간 손잡이를 사용하는 경우

중간 손잡이의 장착 구멍 피치 (F3SN 용 : 15mm, F3SJ 용 : 42mm)가 다르기 때문에 F3SN 중간 피팅 대체 용 스페이서
손잡이형 F39-LJ3-SN과 함께 사용하십시오.

F3SJ 시리즈 외형 치수 87

단척형 F3SN 대체용 피팅 (F39-LJ5)를 사용하는 경우

내향 설치시

F3SJ 시리즈 외형 치수 89

바깥쪽으로 설치시

F3SJ 시리즈 외형 치수 90

내 + 바깥쪽으로 설치시

F3SJ 시리즈 외형 치수 91

액세서리

한쪽 커넥터 코드

F39-JCR5A (L = 0.5m) F39-JC15A (L = 15m)
F39-JC3A (L = 3m) F39-JC20A (L = 20m)
F39-JC7A (L = 7m)
F39-JC10A (L = 10m)


F3SJ Series Dimensions 87

양쪽 커넥터 코드

F39-JCR5B (L = 0.5m) F39-JC10B (L = 10m)
F39-JC1B (L = 1m) F39-JC15B (L = 15m)
F39-JC3B (L = 3m) F39-JC20B (L = 20m)
F39-JC5B (L = 5m) F39-JC30B (L = 30m)
F39-JC7B (L = 7m) F39-JC40B (L = 40m)


F3SJ Series Dimensions 89

배선 커넥터

F39-CN5

F3SJ 시리즈 외형 치수 95

컨트롤 유닛

F3SP-B1P

F3SJ Series Dimensions 92

레이저 포인터

 F39-PTJ

F3SJ Series Dimensions 93

대형 표시등 세트

F39-A01 □ -PAC

F3SJ Series Dimensions 94

스패터 보호 커버

F39-HJ □□□□

F3SJ Series Dimensions 95

Material: PC (transparent area), ABS (non-transparent area)

반사 미러

F39-MLG □

F3SJ Series Dimensions 96



F3SJ 용 PC 도구

F39-GWUM

F3SJ Series Dimensions 97

보호 바
F39-PJ □□□□ -S

뒷면 설치시

F3SJ Series Dimensions 99



측면 설치시

F3SJ Series Dimensions 100

* The four intermediate brackets (F39-PJ-MS) for side mounting are not provided.




내 환경 대응 케이스
F39-EJ □□□□ -L (D)

뒷면 설치시

F3SJ Series Dimensions 102

*The Mounting Brackets (F39-EJ-R) are sold separately.




측면 설치시

F3SJ Series Dimensions 103

*The Mounting Brackets (F39-EJ-S) are sold separately.
