AC 서보 드라이버 1S 시리즈 EtherCAT® 통신 내장 타입 SS1/SLS 안전 기능 탑재

사양

일반사양

성능 사양

AC100V 입력 타입

AC200V 입력 타입

AC400V 입력 타입

서보 드라이버, 서보 모터와 주회로 발열량의 관계

안전 기능 개요

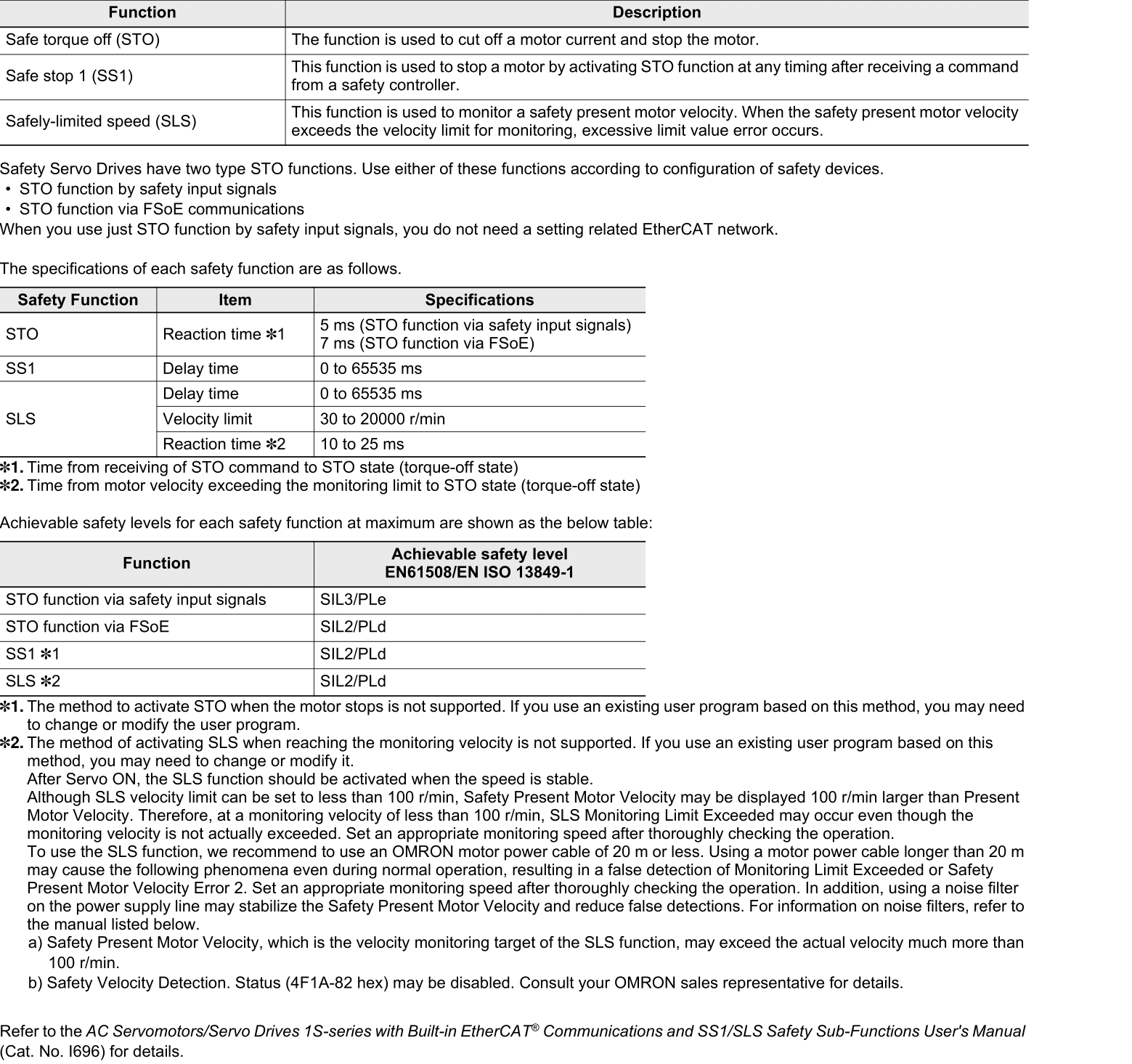

안전 기능 설명

안전 시스템 구축

EtherCAT 통신 사양

버전 정보

AC 서보 모터 1S 시리즈

사양

일반사양

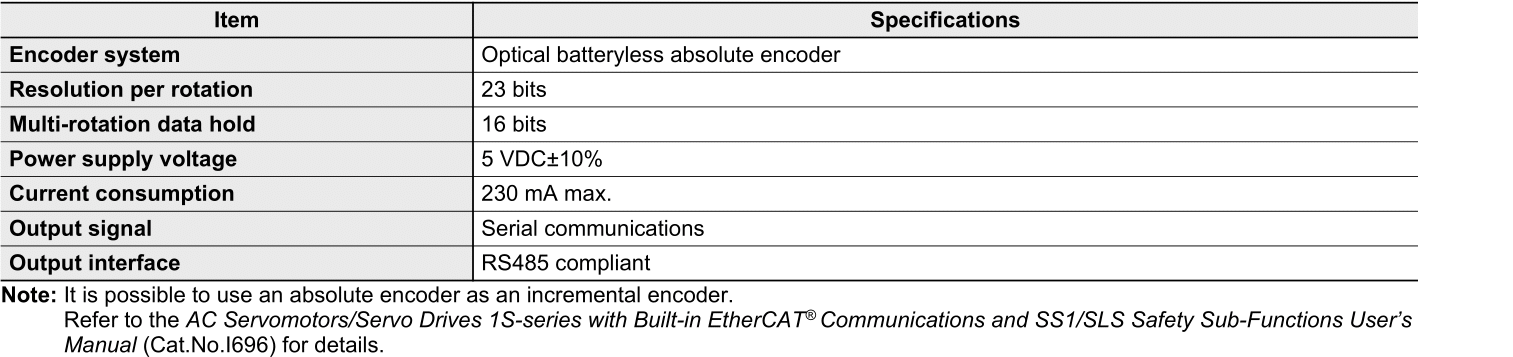

엔코더 사양

성능 사양

3000r/min 모터

3000r/min 모터(AC100V) 토크-회전수 특성

이 그래프는 표준 케이블 3m, AC100V 입력시의 특성을 나타냅니다.

3000r/min 모터(AC200V) 토크-회전수 특성

3000r/min 모터(AC400V) 토크-회전수 특성

2000r/min 모터

2000r/min 모터(AC200V) 토크-회전수 특성

2000r/min 모터(AC400V) 토크-회전수 특성

이 그래프는 표준 케이블 3m, AC400V 입력 시의 특성을 나타냅니다.
1500r/min모터

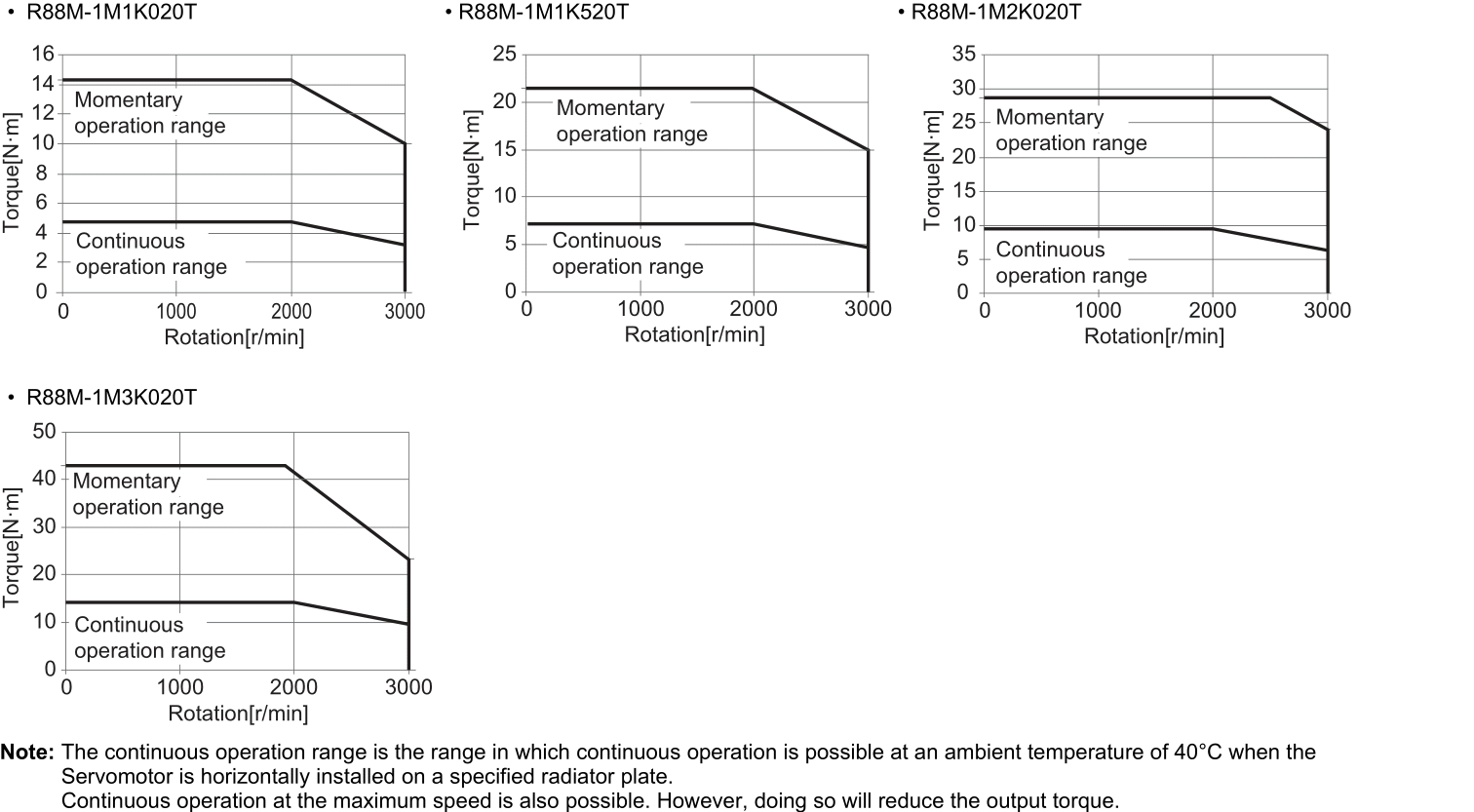

1500r/min 모터 (AC200V) 토크-회전수 특성

이 그래프는 표준 케이블 3m, 삼상 AC200V 입력시의 특성을 나타냅니다.

1500r/min 모터(AC400V) 토크-회전수 특성

1000r/min 모터

1000r/min 모터(AC200V/400V) 토크-회전수 특성

이 그래프는 표준 케이블 3m, 3상 AC200V, 단상 AC220V 또는 3상 AC400V 입력 시의 특성을 나타냅니다.




감속기 AC 서보 시스템 1S 시리즈

사양

백래시 3분 이내

3000r/min 모터용

2000r/min 모터용

1500r/min 모터용

1000r/min 모터용

백래시 15분 이내

3000r/min 모터용
