AC 서보 드라이버 1S 시리즈 EtherCAT® 통신 내장 타입 SS1/SLS 안전 기능 탑재
AC 서보 모터 1S 시리즈

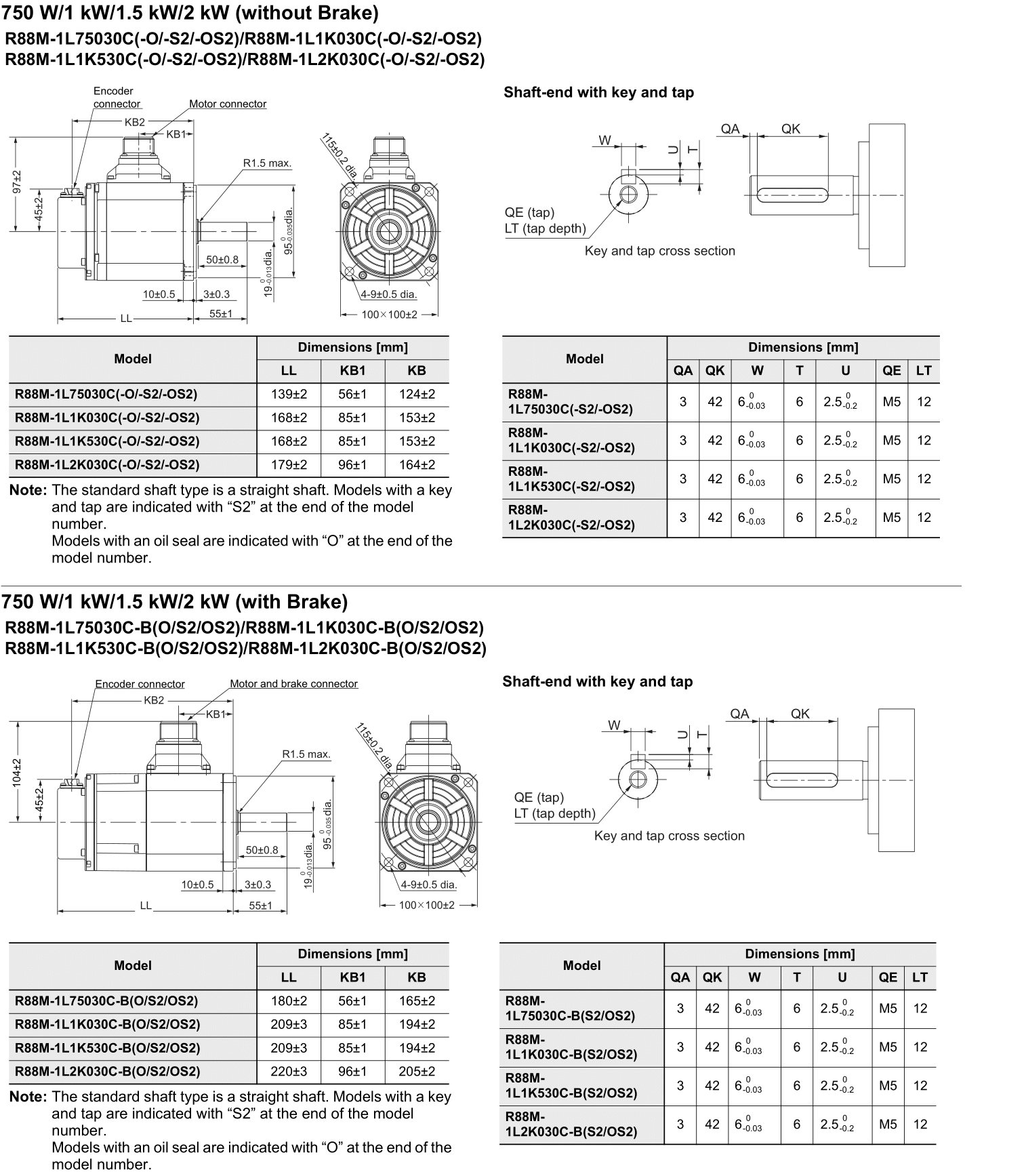

3000r/min 모터(100V, 200V)
3000r/min 모터(400V)
2000r/min 모터(200V)
2000r/min 모터(400V)
1500r/min 모터(200V)
1500r/min 모터(400V)
1000r/min 모터(200V)
1000r/min 모터(400V)
커넥터의 케이블 인출 방향
커넥터 M23, M40 타입의 서보 모터는 케이블 인출 방향을 변경할 수 있습니다. 변경할 수 있는 범위는 다음과 같습니다. 서랍 방향 변경은 최대 5회입니다. 케이블 인출 방향을 변경하는 순서에 대해서는 "AC 서보 모터/드라이버 1S 시리즈 EtherCAT® 통신 내장 타입 SS1/SLS 안전 기능 탑재 사용자 매뉴얼(매뉴얼 번호: SBCE-541)"을 참조하십시오.
서보 모터를 설치할 때 필요한 케이블 설치 치수
커넥터 M23, M40 타입의 서보 모터를 부설할 때 필요한 케이블의 설치 치수를 나타냅니다. 케이블을 최소 굽힘 반경(케이블 시스 외경의 10배)으로 설치했을 때의 커넥터의 회전 중심에서 케이블의 외주까지의 치수를 A로 하고, 이후에 나타냅니다.
