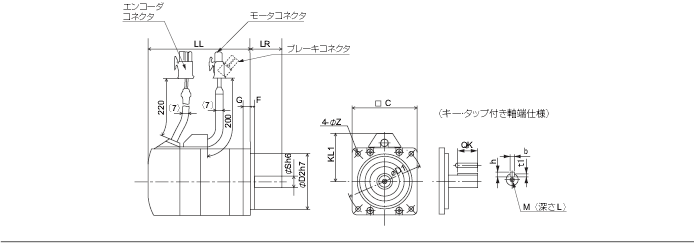

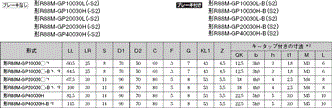

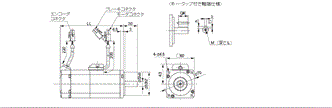

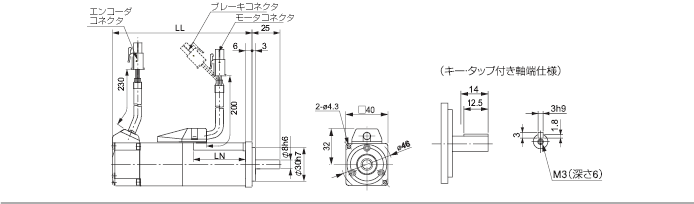

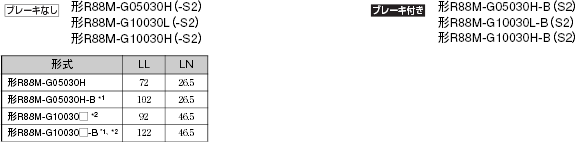

* 1. 브레이크 장착 모터의 형식입니다.
* 2. □에는 L 또는 H가 들어갑니다.
주 표준 축 형상은 스트레이트 축이됩니다.형식 뒤에 "S2"를 붙이면 키탓뿌 포함됩니다.

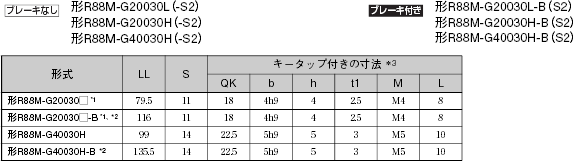

· 200W / 400W
* 1. □에는 L 또는 H가 들어갑니다.
* 2. 브레이크 장착 모터의 형식입니다.
* 3. 형식 뒤에 "S2"를 붙이면 키 탭와입니다.
주 표준 축 형상은 스트레이트 축이됩니다.

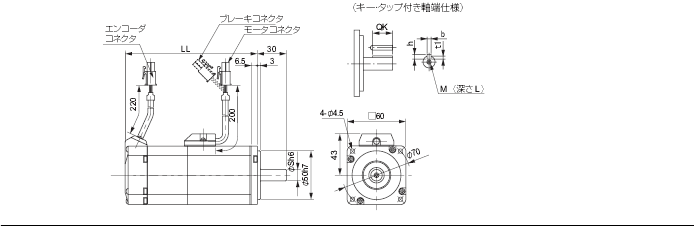

플랫 타입 모터 (3000r / min)
· 100W / 200W / 400W
* 1. □에는 L 또는 H가 들어갑니다.
* 2. 브레이크 장착 모터의 형식입니다.
* 3. 형식 뒤에 "S2"를 붙이면 키 탭와입니다.
주 표준 축 형상은 스트레이트 축이됩니다.

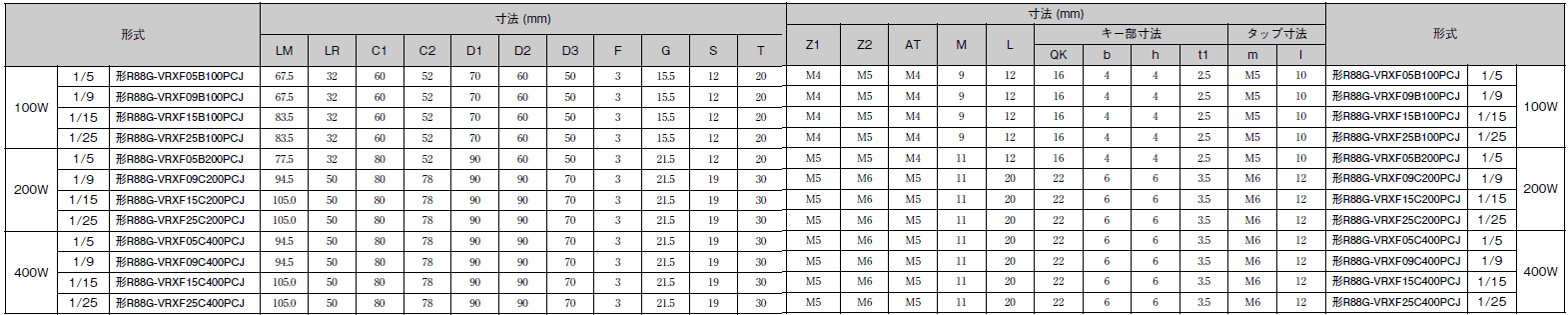

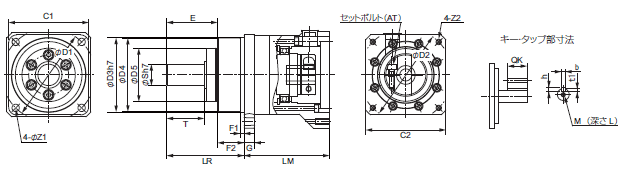

감속기
백래쉬 3 분이내

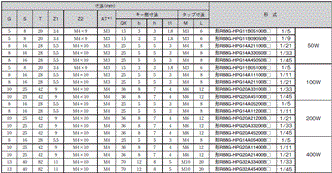

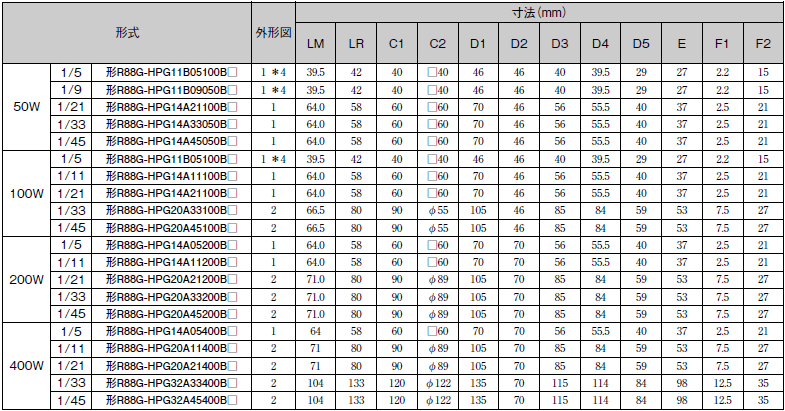

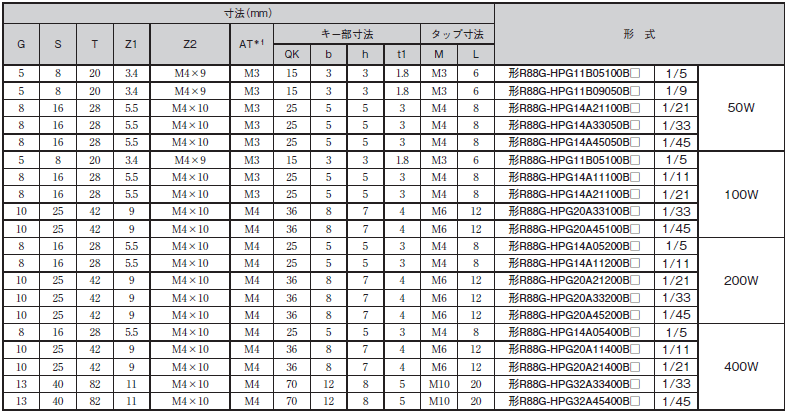

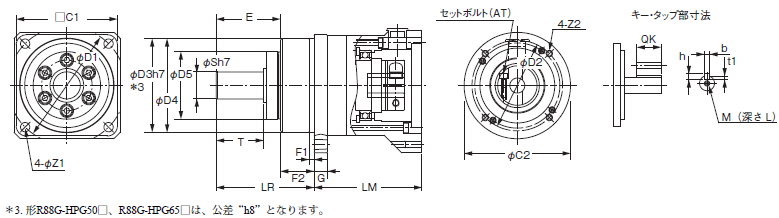

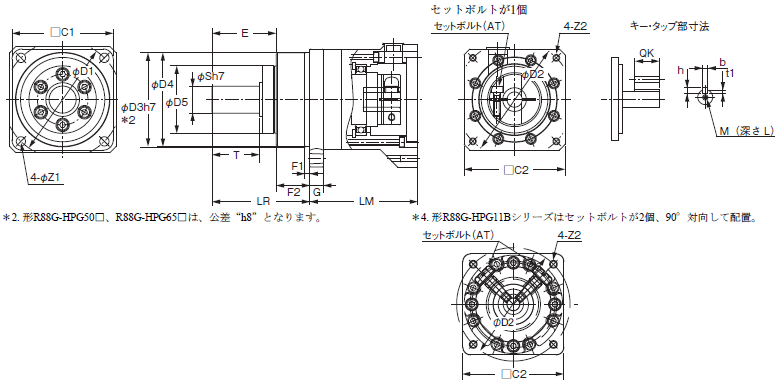

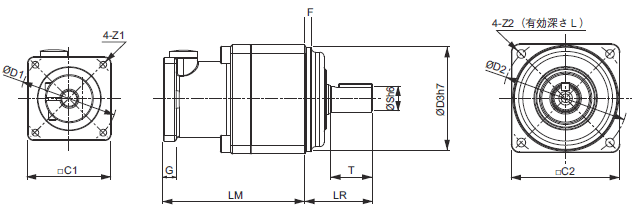

<실린더 타입>
· 3000r / min 모터 (50 ~ 400W)
주 1. 표준의 축 형상은 스트레이트 축이됩니다.
주 2 형식의 뒤에 □에 "J"를 붙이면 키 탭와입니다.(예 : 형태 R88G-HPG11B05100BJ)
참고 3. 모터 축 삽입 부의 지름은 해당 모터의 축 지름과 비슷합니다.
참고 4. 키 부착 모터도 키를 떼어 내면 사용 가능합니다.
주 5. 문서에 포함 된 외형 치수도 주요 치수를 나타내는 것이며, 제품의 상세한 형상을 나타내는 것은 아닙니다.

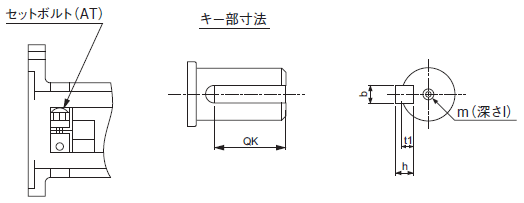

* 1. 세트 볼트입니다.
백래쉬 3 분이내

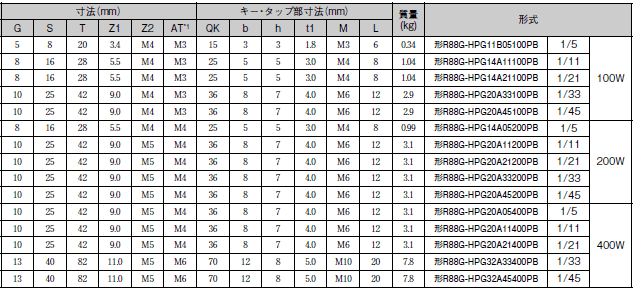

<플랫 타입>
· 3000r / min 모터 (100 ~ 400W)
주 1. 표준의 축 형상은 스트레이트 축이됩니다.형식 뒤에 'J'를 붙이면 키 탭와입니다.
참고 2. 키 부착 모터도 키를 떼어 내면 사용 가능합니다.
참고 3. 모터 축 삽입 부의 지름은 해당 모터의 축 지름과 비슷합니다.
* 1. 세트 볼트입니다.
백래쉬 15 분 이내

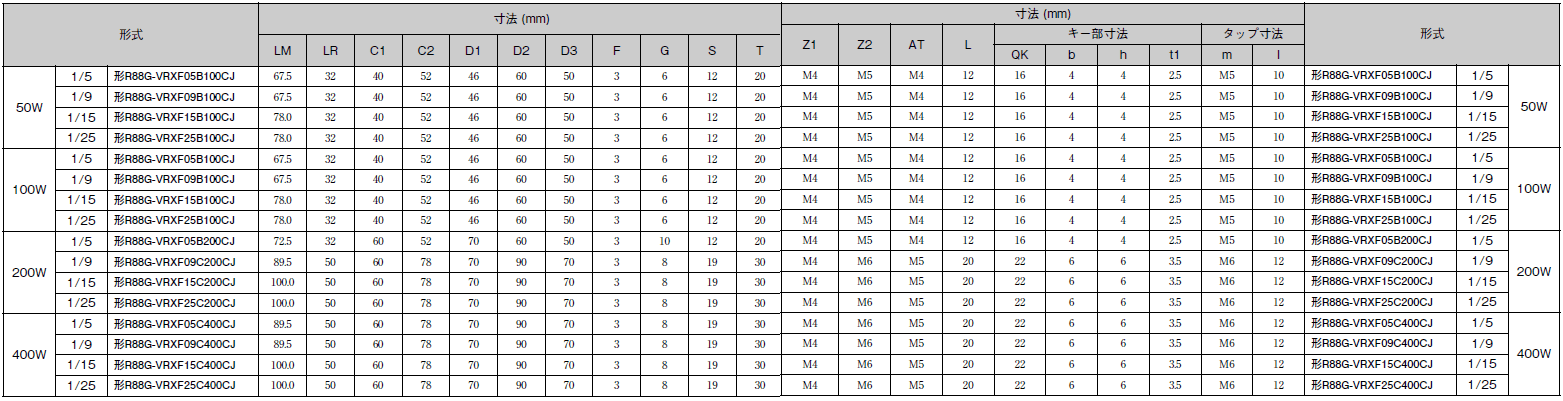

<실린더 타입>
· 3000r / min 모터 (50 ~ 400W)
주 1. 표준의 축 형상은 키 탭와입니다.
참고 2. 모터 축 삽입 부의 지름은 해당 모터의 축 지름과 비슷합니다.
참고 3. 키 부착 모터도 키를 떼어 내면 사용 가능합니다.
주 4. 문서에 포함 된 외형 치수도 주요 치수를 나타내는 것이며, 제품의 상세한 형상을 나타내는 것은 아닙니다.
백래쉬 15 분 이내
<플랫 타입>
· 3000r / min 모터 (100 ~ 400W)
주 1. 표준의 축 형상은 키 탭와입니다.
참고 2. 모터 축 삽입 부의 지름은 해당 모터의 축 지름과 비슷합니다.
참고 3. 키 부착 모터도 키를 떼어 내면 사용 가능합니다.
주 4. 문서에 포함 된 외형 치수도 주요 치수를 나타내는 것이며, 제품의 상세한 형상을 나타내는 것은 아닙니다.

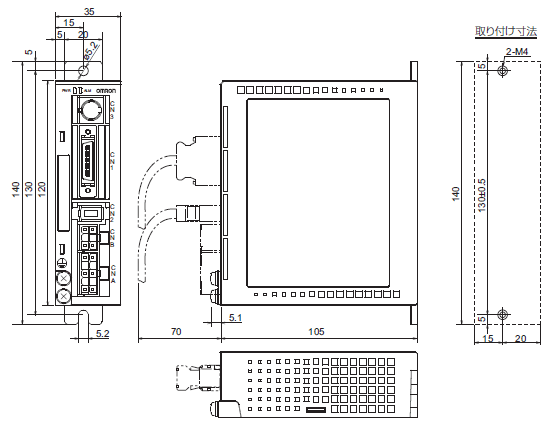

서보/드라이버
