특징
 |
종류
 |
상세사양
외형도
자료 다운로드
 |

(단위 : mm)

EtherCAT 통신이 내장 된 AC 서보 드라이브 [1S 시리즈]

단상 AC100V : R88D-1SN01L-ECT (100W)
단상 / 3 상 AC200V : R88D-1SN01H-ECT / -1SN02H-ECT (100 ~ 200W)

R88M-1 [] / R88D-1SN []-ECT 치수 2

단상 AC100V : R88D-1SN02L-ECT (200W)
단상 / 3 상 AC200V : R88D-1SN04H-ECT (400W)

R88M-1 [] / R88D-1SN []-ECT 치수 3

단상 AC100V : R88D-1SN04L-ECT (400W)
단상 / 3 상 AC200V : R88D-1SN08H-ECT (750W)
3 상 AC200V : R88D-1SN10H-ECT (1kW)

R88M-1 [] / R88D-1SN []-ECT 치수 4

단상 / 3 상 AC200V : R88D-1SN15H-ECT (1.5kW)
3 상 AC200V : R88D-1SN20H-ECT / -1SN30H-ECT (2 ~ 3kW)
3 상 AC400V : R88D-1SN06F -ECT / -1SN10F-ECT / -1SN15F-ECT / -1SN20F-ECT / -1SN30F-ECT (600W ~ 3kW)

R88M-1 [] / R88D-1SN []-ECT 치수 5

3 상
200VAC : R88D-1SN55H-ECT / -1SN75H-ECT (5.5 ~ 7.5kW) 3 상 400VAC : R88D-1SN55F-ECT / -1SN75F-ECT (5.5 ~ 7.5kW)

R88M-1 [] / R88D-1SN []-ECT 치수 6

3 상 200VAC : R88D-1SN150H-ECT (15kW)

R88M-1 [] / R88D-1SN []-ECT 치수 7

3 상 400VAC : R88D-1SN150F-ECT (15kW)

R88M-1 [] / R88D-1SN []-ECT 치수 8

AC 서보 모터 [1S 시리즈]

3,000-r / min 서보 모터 (100V 및 200V)

50W (브레이크 제외)
R88M-1M05030S (-O / -S2 / -OS2)
R88M-1M05030T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 11
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

50W (브레이크 포함)
R88M-1M05030S-B (O / S2 / OS2)
R88M-1M05030T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 12
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

100W (브레이크 제외)
R88M-1M10030S (-O / -S2 / -OS2)
R88M-1M10030T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 13
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

100W (브레이크 포함)
R88M-1M10030S-B (O / S2 / OS2)
R88M-1M10030T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 14
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

200W / 400W (브레이크 제외)
R88M-1M20030S (-O / -S2 / -OS2) / R88M-1M20030T (-O / -S2 / -OS2)
R88M-1M40030S (-O / -S2 / -OS2) / R88M-1M40030T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 15
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

200W / 400W (브레이크 포함)
R88M-1M20030S-B (O / S2 / OS2) / R88M-1M20030T-B (O / S2 / OS2)
R88M-1M40030S-B (O / S2 / OS2) / R88M-1M40030T -B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 16
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

750W (브레이크 제외)
R88M-1M75030T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 17
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

750W (브레이크 포함)
R88M-1M75030T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 18
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1kW / 1.5kW / 2kW (브레이크 제외)
R88M-1L1K030T (-O / -S2 / -OS2) / R88M-1L1K530T (-O / -S2 / -OS2) /
R88M-1L2K030T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 19
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1kW / 1.5kW / 2kW (브레이크 포함)
R88M-1L1K030T-B (O / S2 / OS2) / R88M-1L1K530T-B (O / S2 / OS2) /
R88M-1L2K030T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 20
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 제외)
R88M-1L3K030T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 21
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 포함)
R88M-1L3K030T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 22
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

4kW,
4.7kW ( 브레이크 제외) R88M-1L4K030T (-O / -S2 / -OS2)
R88M-1L4K730T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 23
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

4kW,
4.7kW (브레이크 포함) R88M-1L4K030T-B (O / S2 / OS2)
R88M-1L4K730T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 24
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3,000-r / min 서보 모터 (400V)

750W / 1kW / 1.5kW / 2kW (브레이크 제외)
R88M-1L75030C (-O / -S2 / -OS2) / R88M-1L1K030C (-O / -S2 / -OS2)
R88M-1L1K530C (-O /- S2 / -OS2) / R88M-1L2K030C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 26
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

750W / 1kW / 1.5kW / 2kW (브레이크 포함)
R88M-1L75030C-B (O / S2 / OS2) / R88M-1L1K030C-B (O / S2 / OS2)
R88M-1L1K530C-B (O / S2 / OS2) / R88M-1L2K030C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 27
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 제외)
R88M-1L3K030C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 28
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 포함)
R88M-1L3K030C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 29
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

4kW, 5kW (브레이크 제외)
R88M-1L4K030C (-O / -S2 / -OS2)
R88M-1L5K030C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 30
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

4kW, 5kW (브레이크 포함)
R88M-1L4K030C-B (O / S2 / OS2)
R88M-1L5K030C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 31
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

2,000-r / min 서보 모터 (200V)

1kW / 1.5kW / 2kW (브레이크 없음)
R88M-1M1K020T (-O / -S2 / -OS2)
R88M-1M1K520T (-O / -S2 / -OS2)
R88M-1M2K020T (-O / -S2 / -OS2 )

R88M-1 [] / R88D-1SN []-ECT 치수 33
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1kW / 1.5kW / 2kW (브레이크 포함)
R88M-1M1K020T-B (O / S2 / OS2)
R88M-1M1K520T-B (O / S2 / OS2)
R88M-1M2K020T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 34
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 제외)
R88M-1M3K020T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 35
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 포함)
R88M-1M3K020T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 36
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

2,000-r / min 서보 모터 (400V)

400W / 600W (브레이크 제외)
R88M-1M40020C (-O / -S2 / -OS2) / R88M-1M60020C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 38
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

400W / 600W (브레이크 포함)
R88M-1M40020C-B (O / S2 / OS2) / R88M-1M60020C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 39
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1kW / 1.5kW / 2kW (브레이크 제외)
R88M-1M1K020C (-O / -S2 / -OS2)
R88M-1M1K520C (-O / -S2 / -OS2)
R88M-1M2K020C (-O / -S2 / -OS2 )

R88M-1 [] / R88D-1SN []-ECT 치수 40
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1kW / 1.5kW / 2kW (브레이크 포함)
R88M-1M1K020C-B (O / S2 / OS2)
R88M-1M1K520C-B (O / S2 / OS2)
R88M-1M2K020C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 41
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 제외)
R88M-1M3K020C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 42
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 포함)
R88M-1M3K020C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 43
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1,500-r / min 서보 모터 (200V)

4kW (브레이크 제외)
R88M-1M4K015T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 45
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

4kW (브레이크 포함)
R88M-1M4K015T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 46
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

5kW (브레이크 제외)
R88M-1M5K015T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 47
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

5kW (브레이크 포함)
R88M-1M5K015T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 48
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).


7.5kW ( 브레이크 제외) R88M-1M7K515T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 49
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).


7.5kW (브레이크 포함) R88M-1M7K515T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 50
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

11kW / 15kW (브레이크 제외)
R88M-1M11K015T (-O / -S2 / -OS2)
R88M-1M15K015T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 51
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

11kW / 15kW (브레이크 포함)
R88M-1M11K015T-B (O / S2 / OS2)
R88M-1M15K015T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 52
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1,500-r / min 서보 모터 (400V)

4kW (브레이크 제외)
R88M-1M4K015C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 54
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

4kW (브레이크 포함)
R88M-1M4K015C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 55
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

5.5kW /
7.5kW ( 브레이크 제외) R88M-1M5K515C (-O / -S2 / -OS2)
R88M-1M7K515C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 56
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

5.5kW /
7.5kW (브레이크 포함) R88M-1M5K515C-B (O / S2 / OS2)
R88M-1M7K515C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 57
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

11kW / 15kW (브레이크 제외)
R88M-1M11K015C (-O / -S2 / -OS2)
R88M-1M15K015C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 58
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

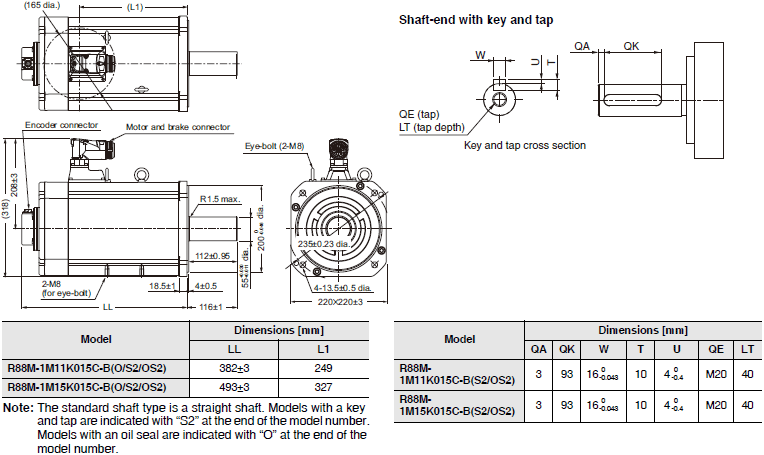

11kW / 15kW (브레이크 포함)
R88M-1M11K015C-B (O / S2 / OS2)
R88M-1M15K015C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 59
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1,000-r / min 서보 모터 (200V)

900W (브레이크 제외)
R88M-1M90010T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 61
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

900W (브레이크 포함)
R88M-1M90010T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 62
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

2kW (브레이크 제외)
R88M-1M2K010T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 63
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

2kW (브레이크 포함)
R88M-1M2K010T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 64
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 제외)
R88M-1M3K010T (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 65
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 포함)
R88M-1M3K010T-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 66
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

1,000-r / min 서보 모터 (400V)

900W (브레이크 제외)
R88M-1M90010C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 68
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

900W (브레이크 포함)
R88M-1M90010C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 69
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

2kW (브레이크 제외)
R88M-1M2K010C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 70
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

2kW (브레이크 포함)
R88M-1M2K010C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 71
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 제외)
R88M-1M3K010C (-O / -S2 / -OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 72
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

3kW (브레이크 포함)
R88M-1M3K010C-B (O / S2 / OS2)

R88M-1 [] / R88D-1SN []-ECT 치수 73
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

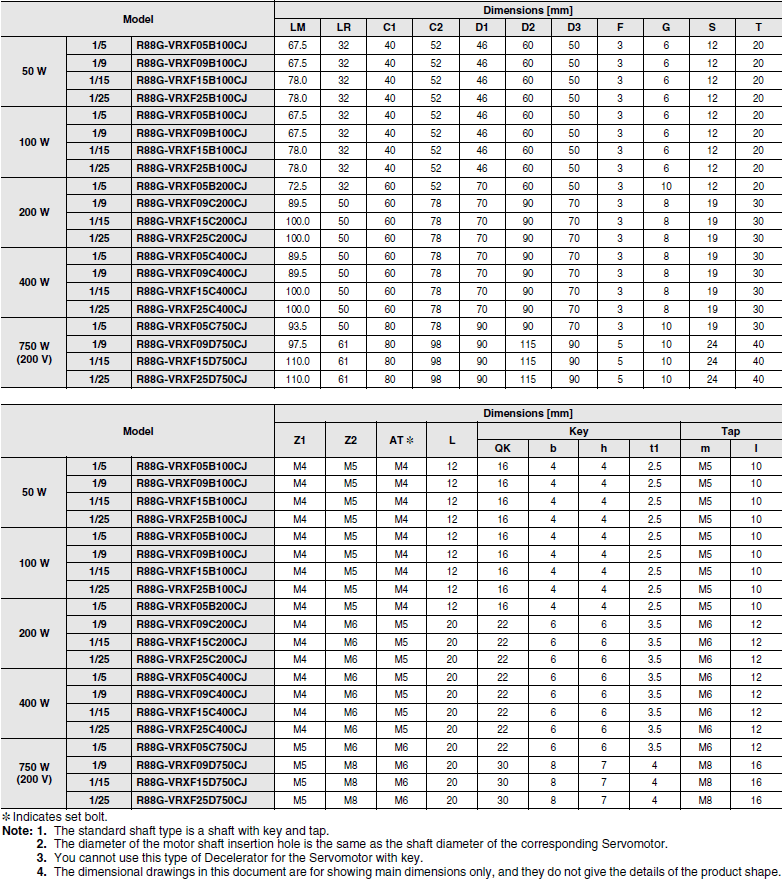

감속기 AC 서보 시스템 [1S 시리즈]

백래시 : 최대 3 Arcminutes.

3,000-r / min 서보 모터 용 (50 ~ 200W)

R88M-1 [] / R88D-1SN []-ECT 치수 76
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 77

3,000-r / min 서보 모터 용 (400 ~ 750W)

R88M-1 [] / R88D-1SN []-ECT 치수 78
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 79

3,000-r / min 서보 모터 용 (1 ~ 5kW)

R88M-1 [] / R88D-1SN []-ECT 치수 80
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 81

2,000-r / min 서보 모터 용 (400W ~ 1kW)

R88M-1 [] / R88D-1SN []-ECT 치수 82
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 83

2,000-r / min 서보 모터 용 (1.5 ~ 3kW)

R88M-1 [] / R88D-1SN []-ECT 치수 84
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 85

1,500-r / min 서보 모터 용 (4kW ~ 5.5kW)

R88M-1 [] / R88D-1SN []-ECT 치수 86
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 87

1,000-r / min 서보 모터 용 (900W ~ 3kW)

R88M-1 [] / R88D-1SN []-ECT 치수 88
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 89

백래시 : 최대 15 Arcminutes

3,000-r / min 서보 모터 용

R88M-1 [] / R88D-1SN []-ECT 치수 91
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).
R88M-1 [] / R88D-1SN []-ECT 치수 92
확대하려면 이미지를 클릭하십시오 (새 창에서 열기).

정보 갱신 : 2020/09/01
